Kaynaklı Plakalı Isı Eşanjörlerinin Avantajları

Endüstriyel prosesler dünyasında, verimli termal yönetim yalnızca faydalı olmakla kalmaz, aynı zamanda temel öneme de sahiptir. Isı eşanjörleri, akışkanlar arasında termal enerjinin kontrollü transferini kolaylaştıran temel bileşenler olarak öne çıkar. Çeşitli tasarımlar mevcut olsa da,kaynaklı ısı eşanjörü (WHE), geleneksel contalı teknolojilerin yetersiz kaldığı operasyonel sınırları aşmak için özel olarak tasarlanmış, benzersiz ve sağlam bir çözüm olarak öne çıkıyor. Bu üniteler, geleneksel contalı tasarımların sınırlarını aşarak, zorlu yüksek basınç, yüksek sıcaklık ve agresif ortam uygulamaları için gelişmiş sağlamlık ve operasyonel yetenekler sunuyor. Benzersiz yapılarını ve avantajlarını anlamak, optimum termal performans ve uzun vadeli güvenilirlik arayan endüstriler için hayati önem taşıyor.

Kaynaklı Plakalı Isı Eşanjörünü Ne Tanımlar?

Bir ısı eşanjörü, özünde, farklı sıcaklıklardaki iki akışkanın birbirine karışmasına izin vermeden aralarında ısı akışını kolaylaştırma prensibiyle çalışır. Geleneksel contalı plakalı ısı eşanjörleri (PHE'ler), elastomerik contalarla kapatılmış ve bir çerçeve içinde birbirine kenetlenmiş bir dizi oluklu plaka kullanarak bunu başarır. Birçok görev için oldukça verimli ve çok yönlü olsalar da, contalar özellikle sıcaklık, basınç ve kimyasal uyumluluk açısından doğası gereği bir sınırlama teşkil eder.

Thekaynaklı plakalı ısı eşanjörüBu konsept, birincil ısı transfer alanında plakalar arası conta ihtiyacını ortadan kaldırarak kökten yeniden tasarlanır. Bunun yerine, ince ve özel olarak oluklu metal plakalar, genellikle lazer veya plazma kaynağı gibi gelişmiş kaynak teknikleri kullanılarak birleştirilir. Bu, bir dizi hermetik olarak kapatılmış kanal oluşturur. Bir akışkan kaynaklı kanallardan akarken, ikinci akışkan bu kaynaklı çiftler arasında oluşturulan kanallardan geçer. Bu kanallar genellikle ikincil akışkan ve çalışma koşullarıyla uyumlu dayanıklı contalarla çevreden kapatılır veya bazı tasarımlarda kaynak yapılır. Bu yapı, WPHE'ye önemli ölçüde geliştirilmiş yapısal bütünlük ve dayanıklılık kazandırır.

Yapı, Malzemeler ve Termal Verimlilik

Kaynaklı bir phe'nin üretimi hassas mühendislik gerektirir. Genellikle paslanmaz çelik (örneğin 304, 316L), titanyum, nikel alaşımları (Hastelloy gibi) veya diğer korozyona dayanıklı metaller gibi yüksek kaliteli malzemelerden üretilen oluklu levhalar titizlikle istiflenir. Oluk desenleri gelişigüzel değildir; akışkan akışında türbülans yaratacak şekilde özenle tasarlanmıştır. Bu türbülans, levha yüzeyine yakın sınır tabakasını bozarak ısı transfer katsayısını ve dolayısıyla ünitenin genel termal verimliliğini, daha pürüzsüz akış profillerine kıyasla önemli ölçüde artırır.

Plaka çiftleri daha sonra kenarlar boyunca kaynak yapılarak kalıcı olarak birleştirilir ve sağlam bir plaka paketi oluşturulur. Bu paket daha sonra genellikle, sabit ve hareketli basınç plakaları, sıkma cıvataları ve destek kolonlarından oluşan sağlam bir çerçeve yapısı içinde muhafaza edilir. Bu yapı, prensip olarak contalı PHE'lere benzer, ancak genellikle daha yüksek kuvvetlere dayanacak şekilde üretilmiştir. Kaynak işlemi, sızıntının kabul edilemez olduğu uçucu, toksik veya yüksek değerli sıvıların işlenmesinde kritik öneme sahip olan yüksek derecede hava geçirmezlik sağlar.

Tamamen kaynaklı ısı eşanjörlerinin çoğu, ters akış prensibine göre çalışır. Sıcak ve soğuk akışkanlar, kendi kanallarından zıt yönlerde akar. Bu düzenleme, ısı transfer yüzeyinin tüm uzunluğu boyunca ortalama sıcaklık farkını (LMTD) en üst düzeye çıkararak, mümkün olan en verimli ısıl alışverişi sağlar ve iki akışkan arasında daha yakın sıcaklık yaklaşımlarına olanak tanır.

Kaynaklı Konstrüksiyonun Etkileyici Avantajları

Contaların kaynaklarla değiştirilmesi, operasyonel kapsamı önemli ölçüde genişleterek bir dizi avantajın kilidini açar:

1. Üstün Basınç ve Sıcaklık Toleransı: Bu belki de en önemli avantajdır. Elastomer contaların getirdiği kısıtlamalar olmadan, WPHE'ler, geleneksel contaların arızalanmasına neden olabilecek çok daha yüksek basınç ve sıcaklıklarda güvenilir bir şekilde çalışabilir. Bu da onları buhar uygulamaları, termal yağ sistemleri ve yüksek basınçlı kimyasal reaksiyonlar için ideal hale getirir.

2. Gelişmiş Güvenlik ve Sızıntı Önleme: Kaynaklı dikişler, contalı ünitelere kıyasla olası sızıntı yollarını önemli ölçüde azaltır. Bu, tehlikeli, yanıcı veya çevreye duyarlı sıvıların kullanıldığı uygulamalarda son derece önemlidir.

3. Kompakt Boyut: Contalı muadilleri gibi, WPHE'ler de nispeten küçük bir hacim ve boyut aralığında yüksek ısı transfer oranları sunar; özellikle de eşdeğer görevler için geleneksel borulu eşanjörlerle karşılaştırıldığında. Bu da değerli tesis alanından tasarruf sağlar.

4. Artırılmış Dayanıklılık ve Yorgunluk Direnci: Sağlam, kaynaklı yapı, basınç ve sıcaklık çevrimlerine karşı mükemmel direnç sağlayarak, ünitenin ömrünü ve zorlu çalışma programlarında güvenilirliğini artırır.

5. Agresif Ortamlara Uygunluk: Uygun kaynaklı plaka malzemeleri (titanyum veya Hastelloy gibi) seçildiğinde, WPHE'ler standart conta malzemelerini hızla bozabilecek yüksek derecede aşındırıcı sıvılarla başa çıkabilir.

6. Azaltılmış Kirlenme Potansiyeli (belirli tasarımlarda): Tüm ısı eşanjörleri kirlenmeye maruz kalabilse de, özellikle geniş aralıklı varyantlar olmak üzere belirli WPHE tasarımları, dar kanallara sahip standart PHE'lere kıyasla askıda katı maddeler, lifler veya daha yüksek viskoziteli sıvıları daha etkili bir şekilde işlemek üzere tasarlanmıştır.

Bu doğal avantajlar, belirli endüstriyel zorluklara özel olarak tasarlanmış çeşitli özel tasarımlara olanak tanır. Başlıca iki türü inceleyelim:

Farklı Kaynaklı Plakalı Isı Eşanjörleri Türleri

Çeşitli uygulamaların özel çözümler gerektirdiğinin bilincinde olarak, WPHE'ler çeşitli konfigürasyonlarda mevcuttur. Önde gelen üreticilerin sunduğu iki önemli tip şunlardır:

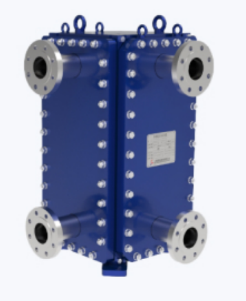

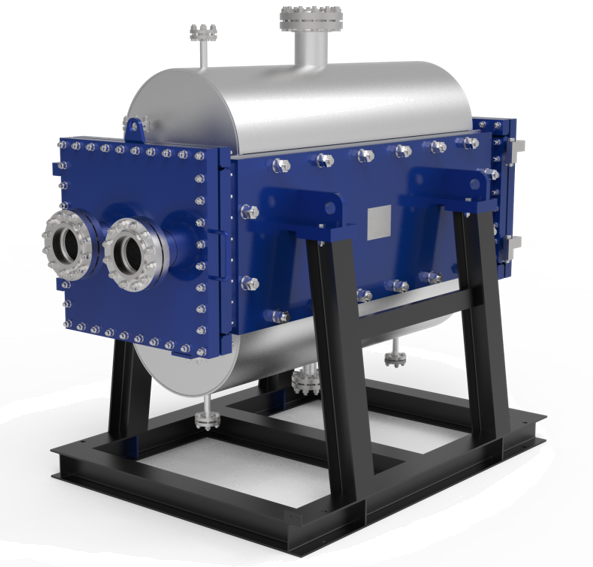

● Standart Kaynaklı Plakalı Isı Eşanjörleri: Bunlar, genel yüksek sıcaklık ve yüksek basınç gerektiren görevler ve conta uyumluluğunun önemli olduğu agresif ortamlar içeren uygulamalar için tasarlanmış, işgücü kategorisini temsil eder. Çok sayıda sektörde borulu ısı eşanjörlerine kompakt ve verimli bir alternatif sunarlar. HT-Bloc Kaynaklı Plakalı Isı Eşanjörü veTP Kaynaklı Plakalı Isı EşanjörüZorlu koşullarda gelişmiş termal performans ve güvenilirlik için kaynaklı yapının temel avantajlarını bünyesinde barındıran.

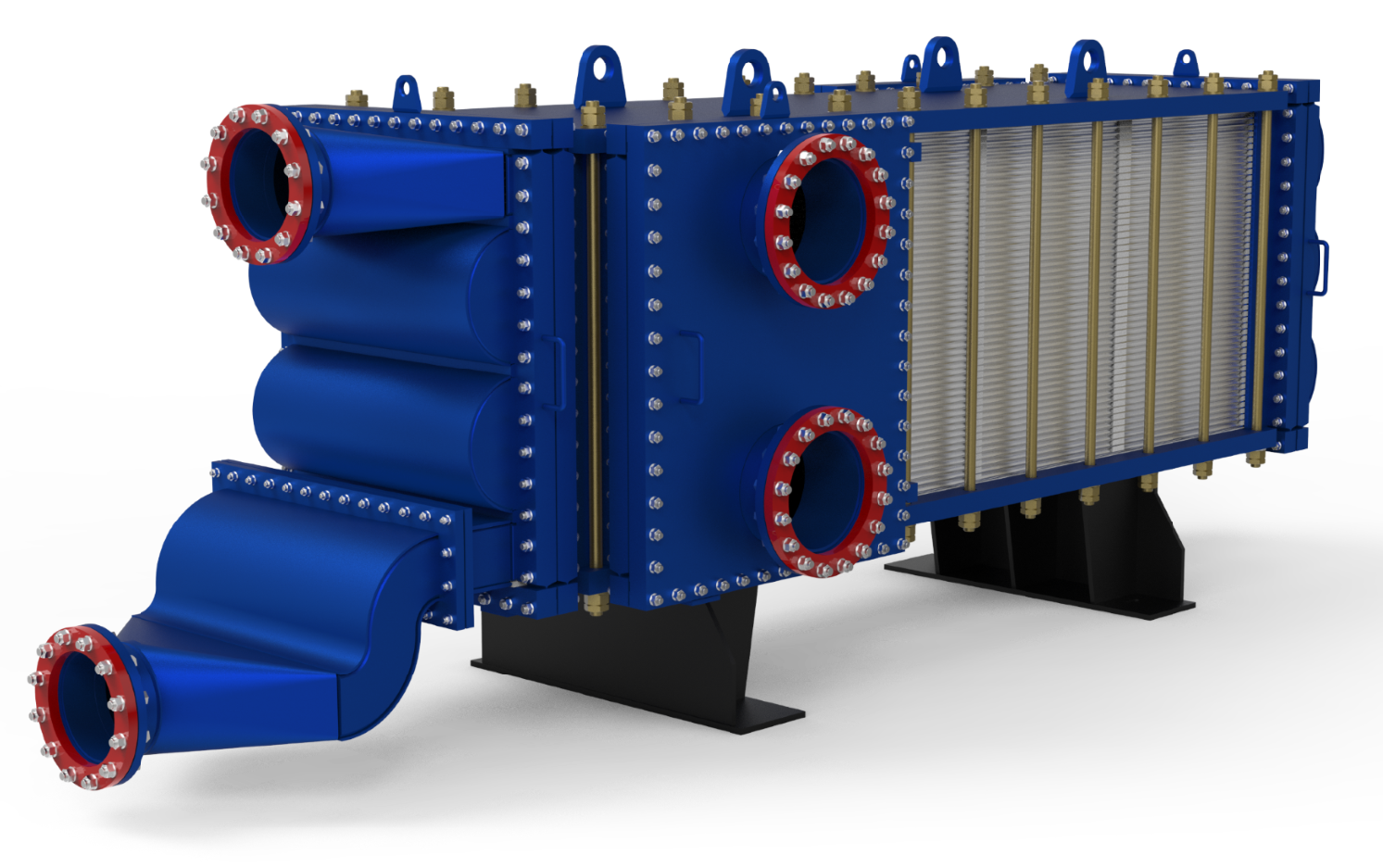

● Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörleri: Daha zorlu akışkanların yarattığı zorlukları gidermek üzere özel olarak tasarlanan bu eşanjörler, plakalar arasında daha geniş kanallara sahiptir. Bu tasarım, tıkanma riskini önemli ölçüde azaltır ve viskoz akışkanların veya askıda katı madde, lif veya partikül içeren akışkanların daha sorunsuz geçişini sağlar. Kağıt hamuru ve kağıt, şeker işleme, etanol üretimi ve standart plakalı eşanjörlerin hızla kirlenebileceği bazı kimyasal uygulamalar gibi endüstrilerde paha biçilmezdir.Geniş Aralıklı Kaynaklı Plakalı Isı EşanjörüBu tür zorlu görevler için özel olarak tasarlanmıştır ve diğer tasarımların zorlanabileceği yerlerde operasyonel sürekliliği sağlar.

Geniş Uygulama Yelpazesi

WPHE'lerin doğal sağlamlığı ve verimliliği, onları çok çeşitli endüstriyel uygulamalara uygun hale getirir:

Petrol ve Gaz:Ham petrol ısıtma/soğutma, gaz işleme, glikol dehidratasyonu, termal yağ sistemleri.

Kimya Sanayi:Aşındırıcı asit ve bazların kullanımı, proses akışkanının ısıtılması/soğutulması, solvent yoğuşması, reaksiyon döngülerindeki değiştiriciler.

Güç Üretimi:Türbin yağlama yağı soğutması, kapalı devre soğutma suyu sistemleri, jeotermal ısıtma, besleme suyu ön ısıtması.

Yiyecek ve İçecek:Daha yüksek sıcaklık veya basınç gerektiren işleme uygulamaları (ancak hijyenik uygulamalarda temizlik kolaylığı açısından contalı üniteler genellikle yeterli olup tercih edilir).

İlaçlar:Yüksek bütünlük ve sıcaklık/basınç kapasitesi gerektiren özel çözücülerin veya proseslerin işlenmesi.

Kağıt Hamuru ve Kağıt:Siyah likör ısıtılır, beyaz likör soğutulur (geniş aralık genellikle tercih edilir).

Sık Sorulan Soruların Yanıtlanması

WPHE'ler ile ilgili olarak sıklıkla akla gelen bazı sorular şunlardır:

● Contalı PHE'lerden nasıl farklıdırlar?

Birincil fark, plakalar arasındaki sızdırmazlık yönteminde (kaynaklar ve contalar) yatmaktadır; bu da WPHE'ler için daha yüksek basınç/sıcaklık derecelerine ve farklı kimyasal uyumluluk profillerine yol açmaktadır.

● Kirletici sıvılarla başa çıkabilirler mi?

Standart WPHE'ler, kanal geometrisine bağlı olarak kirlenme potansiyeli açısından contalı PHE'lere benzer şekilde davranır. Ancak, Geniş Aralıklı WPHE'ler, kirlenmeye eğilimli veya partikül içeren sıvıları daha iyi yönetmek için özel olarak tasarlanmıştır.

● Nasıl temizlenirler?

Kimyasal solüsyonlar kullanılarak Yerinde Temizlik (CIP), contalı ünitelere benzer şekilde genellikle uygulanabilir. Ancak, mekanik temizlik erişimi, özel tasarıma bağlı olarak daha sınırlı olabilir (örneğin, tamamen kaynaklı üniteler, yarı kaynaklı ünitelere göre daha az erişim sunar). Üretici yönergeleri esastır.

● Ünite üzerinde onarım veya değişiklik için kaynak yapılmasına ne dersiniz?

Üretimden sonra doğrudan ısı eşanjörü gövdesine veya plaka paketine saha kaynağı yapılması kesinlikle önerilmez. Yüksek lokal ısı, hassas plakalara ve mevcut kaynaklara zarar vererek bütünlüğü tehlikeye atabilir ve garantileri geçersiz kılabilir. Onarımlar genellikle özel prosedürleri veya plaka paketinin değiştirilmesini içerir.

● Seçimi yönlendiren faktörler nelerdir?

Temel hususlar arasında çalışma sıcaklıkları ve basınçları, akışkan özellikleri (aşındırıcılık, viskozite, katı madde içeriği), gerekli ısıl yük, izin verilen basınç düşüşü, gerekli inşaat malzemeleri ve uzun vadeli operasyonel güvenilirlik ihtiyaçları yer alır.

Sonuç: Kaynaklı Avantaj

Kaynaklı plakalı ısı eşanjörleri, ısı transfer teknolojisinde önemli bir ilerlemeyi temsil eder ve geleneksel contalı tasarımların yeteneklerinin ötesine geçen uygulamalar için sağlam, verimli ve güvenilir bir çözüm sunar. Aşırı sıcaklık ve basınçlara dayanma, agresif ortamları yönetme ve yüksek operasyonel bütünlük sağlama yetenekleri, onları çeşitli endüstrilerdeki kritik süreçlerde vazgeçilmez kılar. İster TP Kaynaklı Plakalı Isı Eşanjörü gibi standart bir konfigürasyon, ister zorlu akışkanlar için Geniş Aralıklı model gibi özel bir çözüm olsun, WPHE'ler en önemli noktalarda üstün termal performans sunar.

Prosesinizin zorlu koşullar altında olağanüstü termal kontrol gerektirmesi durumunda, kaynaklı plakalı ısı eşanjörü teknolojisinin avantajlarından yararlanmak, verimliliği ve güvenilirliği artırmanın anahtarıdır. HT-Bloc Kaynaklı Plakalı Isı Eşanjörümüzün, TP Kaynaklı Plakalı Isı Eşanjörümüzün ve Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörümüzün detaylı özelliklerini incelemeye veya bu çözümlerin özel operasyonlarınızı nasıl optimize edebileceği konusunda danışmanlık almak için bugün termal mühendislik uzmanlarımızla iletişime geçmeye davet ediyoruz.
