Ticari Isı Eşanjörleri Enerji Tasarrufuna Derinlemesine Bir Bakış

Isı Geri Kazanımı ve Enerji Azaltma Prensibi

Temel işleviticari ısı eşanjörleriTermodinamik prensiplerine dayanır. Bu yasalar, enerjinin nasıl hareket ettiğini ve dönüştüğünü açıklayarak ısı geri kazanımının temelini oluşturur.

1. Termodinamiğin Birinci Yasası:Enerji yaratılamaz veya yok edilemez. Isı, toplam enerjide herhangi bir kayıp olmaksızın, daha sıcak bir akışkandan daha soğuk bir akışkana doğru hareket eder.

2. Termodinamiğin İkinci Yasası:Isı, doğal olarak sıcak bir kaynaktan daha soğuk bir kaynağa akar. Bir ısı eşanjörü bu doğal süreci verimli bir şekilde kolaylaştırır.

Atık Isının Yakalanması ve Yeniden Kullanılması

Birçok endüstri, genellikle atık olarak atmosfere salınan muazzam miktarda termal enerji üretir. Bu, önemli bir kullanılmayan kaynaktır. Isı eşanjörleri, bu enerjiyi yeniden kullanılmak üzere yakalayarak birincil ısıtma sistemlerine olan talebi doğrudan azaltır. Geri kazanılabilir atık ısı üreten başlıca endüstriler şunlardır:

·Demir ve Çelik

·Kimyasallar ve Petrokimyasallar

·Çimento ve Cam Üretimi

·Hamur ve Kağıt

·Yiyecek ve İçecek

Enerji Tasarruflarınızı Miktarlandırma

Potansiyel tasarrufların hesaplanması basit bir işlemdir. Tesislerin bir ısı geri kazanım sistemi kurmanın finansal faydalarını anlamalarına yardımcı olur.

Not: Enerji Tasarrufu FormülüYıllık enerji tasarrufu aşağıdaki formül kullanılarak tahmin edilebilir:Tasarruflar = Qgeri kazanılabilir × Saat/yıl × (1/ηyerinden edilmiş)Burada,Q kurtarılabilirgeri kazanılabilir ısıdır,Saatlik yıllıkyıllık çalışma süresidir veηyerinden edilmişsistemin verimliliğinin dengelenmesidir.

Bu hesaplamalar, gerçek hayatta önemli faydalar sağlıyor. Örneğin, bir tahıl üreticisi yılda 500.000 dolar tasarruf ederken, bir hastane kazan gazı tüketimini 0 oranında azalttı. Yatırım getirisi genellikle hızlıdır. Bir ocağın atık su akışıyla ilgili olan gibi bazı projeler, 90 günden kısa sürede tam geri ödeme süresine ulaşmıştır.

Ticari Isı Eşanjörlerinin Türleri ve Etkileri

Enerji tasarrufunu en üst düzeye çıkarmak için doğru ısı eşanjörünü seçmek çok önemlidir. İdeal seçim, ilgili akışkanlar, sıcaklık aralıkları ve basınç gereksinimleri de dahil olmak üzere belirli uygulamaya bağlıdır. Farklı tipteki ticari ısı eşanjörleri, çeşitli operasyonel ihtiyaçlar için farklı avantajlar sunar.

Not:Bir ısı eşanjörünün tasarımı, verimliliğini, bakım gereksinimlerini ve genel yatırım getirisini doğrudan etkiler. Birincil türleri anlamak, etkili bir ısı geri kazanım stratejisine giden ilk adımdır.

Sağlam Uygulamalar için Kabuk ve Boru

Borulu ve gövdeli ısı eşanjörleri birçok endüstrinin vazgeçilmezidir. Tasarımları basit ama güçlüdür. Büyük silindirik bir gövde, bir boru demetini çevreler. Bir akışkan boruların içinden akarken, diğer akışkan gövde içindeki boruların üzerinden akar. Bu konfigürasyon, ikisi arasındaki ısı transferini kolaylaştırır.

Bu üniteler dayanıklılıklarıyla bilinir. Çok yüksek basınçlara ve aşırı sıcaklıklara dayanabilirler. Bu sağlamlık, onları zorlu ortamlarda vazgeçilmez kılar. Uygulama alanları, ağır sanayinin geniş bir yelpazesini kapsar.

·Petrol ve Gaz:Ham petrolün soğutulması, gaz sıkıştırılması ve rafinerilerde işlenmesinde kullanılır.

·Güç Üretimi:Buharı tekrar suya dönüştürmek için kondansatörlerde kullanılır.

·Kimyasal Üretim:Çeşitli kimyasalların ısıtılması, soğutulması ve yoğunlaştırılması için kritiktir.

·Yiyecek ve İçecek:Pastörizasyon ve sterilizasyon gibi yüksek dayanıklılık gerektiren proseslerde uygulanır.

·Otomotiv ve Havacılık:Motor soğutma ve hidrolik sistemlerinde kullanılır.

·Hamur ve Kağıt:Hamur sindirimi ve kurutma işlemlerinde kullanılır.

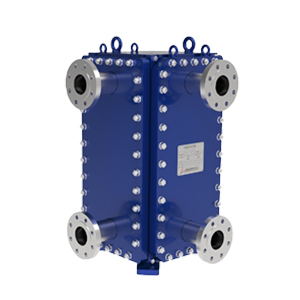

Yüksek Verimli Transfer için Plaka ve Çerçeve

Plakalı ve çerçeveli ısı eşanjörleri, modern ve yüksek verimli bir alternatif sunar. Bu üniteler, bir çerçeve içinde birbirine cıvatalanmış bir dizi ince, oluklu metal plakadan oluşur. Tasarım, akışkanların içinden akabileceği dar kanallar oluşturur. Bu geniş yüzey alanı, olağanüstü hızlı ve verimli bir ısı transferi sağlar.

Geleneksel borulu eşanjör modellerine kıyasla, plakalı ve çerçeveli eşanjörler çok daha küçük bir pakette üstün performans sunar. Modüler tasarımları ayrıca bakım ve ölçeklenebilirlik açısından önemli avantajlar sunar.

Gıda ve içecek sektörü, hassas sıcaklık kontrolü için sıklıkla plakalı ve çerçeveli eşanjörlere güvenir. Bu eşanjörlerin verimliliği, ürün kalitesi ve güvenliği açısından hayati önem taşır.

·Pastörizasyon:Süt, meyve suyu ve sos gibi ürünlerin raf ömrünü uzatmak için hızlı bir şekilde ısıtılmasını ve soğutulmasını sağlar.

·Soğutma ve Isıtma:Süt ürünlerini soğutmak veya çorbaları ısıtmak için hassas sıcaklık kontrolü sağlar.

·Enerji Geri Kazanımı:Pişirme sırasında ortaya çıkan atık ısıyı hammaddeleri önceden ısıtmak için yeniden kullanır, enerji faturalarını düşürür.

·Yıkama ve Sterilizasyon:Sıkı hijyen standartlarını korumak için temizlik sıvılarını ısıtır.

HVAC Sistemleri için Hava-Hava

Hava-hava ısı eşanjörleri, enerji tasarruflu HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemlerinin temelini oluşturur. Bu cihazlar, atık egzoz hava akımından gelen termal enerjiyi gelen temiz hava akımına aktararak çalışır. Bu işlem, kışın temiz havayı önceden ısıtır ve yazın soğutur. Sonuç olarak, binanın havasını şartlandırmak için gereken enerjide önemli bir azalma olur ve potansiyel olarak 0'a kadar tasarruf sağlar.

Genellikle Enerji Geri Kazanım Vantilatörleri (ERV) olarak adlandırılan bu sistemler, işletme maliyetlerini düşürürken iç mekan hava kalitesini de artırır. İki temel hava-hava eşanjörü türü vardır:

·Sabit Plakalı Eşanjörler:Bu ünitelerde hareketli parça yoktur. Hava akımlarını ayrı tutarken ısının malzeme üzerinden geçmesine izin vermek için dönüşümlü plaka katmanları kullanırlar. Öncelikle hissedilir ısıyı (sıcaklığı) iletirler ve güvenilirlikleriyle bilinirler.

·Döner Tekerlek Eşanjörleri:Entalpi çarkları olarak da bilinen bu cihazlar, hava geçirgen bir malzemeyle dolu dönen bir silindire sahiptir. Çark döndükçe, bir hava akımından ısı ve nemi emer ve diğerine verir. Bu sayede hem duyulur ısıyı hem de gizli ısıyı (nem) aktarabilirler ve bu da onları iç mekan konforunu yönetmede oldukça etkili kılar.

Verimliliği Maksimize Etmek İçin Temel Faktörler

Doğru ısı eşanjörü tipini seçmek sadece ilk adımdır. Maksimum enerji tasarrufu sağlamak ve uzun bir işletme ömrü sağlamak için tesis yöneticilerinin iki kritik faktöre odaklanması gerekir: doğru boyutlandırma ve stratejik malzeme seçimi. Bu kararlar hem ilk maliyetleri hem de uzun vadeli performansı doğrudan etkiler.

Uygun Boyutlandırmanın Önemi

Bir ısı eşanjörünün doğru boyutlandırılması, performans ihtiyaçları ile fiziksel kısıtlamalar arasında bir denge kurmayı gerektirir. Tasarım aşamasındaki en önemli kararlardan biri olduğu söylenebilir. Uygun olmayan bir boyutlandırma, talebi karşılayamayacak veya verimsiz çalışarak potansiyel enerji tasarruflarını olumsuz etkileyecektir.

Küçük bir ünite, anında ve kalıcı sorunlara yol açar. İşlem için gereken hedef sıcaklıklara sürekli olarak ulaşamaz. Bu durum, tüm sistemin daha fazla çalışmasına ve daha uzun süre çalışmasına neden olarak çeşitli olumsuz sonuçlara yol açar:

·Sürekli çalışmadan dolayı daha yüksek enerji faturaları.

·Parçalarda aşınma ve yıpranmanın artması, daha sık arızalara neden olur.

·Ürün kalitesini veya kullanıcı konforunu etkileyebilecek tutarsız ısıtma veya soğutma.

·İç bileşenleri aşındırabilecek ve karbon monoksit gibi güvenlik tehlikeleri yaratabilecek aşırı yoğuşma riski.

Öte yandan, bir ünitenin boyutunun büyük olması da kendine özgü zorluklar doğurur. Bazıları gelecekteki kirlenmeyi hesaba katmak için üniteyi büyük boyutlandırabilirken, bu stratejinin önemli dezavantajları vardır. Büyük boyutlu bir ısı eşanjörü daha büyüktür ve ilk satın alma maliyeti daha yüksektir. Daha da önemlisi, özellikle düşük yüklerde verimsiz çalışabilir. Örneğin, oranında büyük boyutlu buhar beslemeli bir ünite, minimum yük koşullarında buhar basıncında ciddi bir düşüş yaşayabilir. Bu basınç düşüşü, buhar kapanlarının kondensi etkili bir şekilde tahliye etmesini engelleyerek, mevcut ısı transfer alanını azaltan ve performansı düşüren su birikmesine neden olabilir.

Mühendisler, doğru boyutlandırma için çeşitli değişkenleri göz önünde bulundurmalıdır. Akış hızı ve viskozite gibi akışkan özellikleri çok önemlidir. Daha yüksek akışkan akış hızları, verimliliği korurken hacmi idare etmek için daha büyük bir ısı eşanjörü gerektirir. Benzer şekilde, yüksek viskoziteli akışkanlar akışa direnç gösterir, bu da basınç düşüşünü artırabilir ve telafi etmek için daha büyük bir ünite gerektirebilir.

Not: Profesyonel Boyutlandırma AraçlarıProfesyoneller, bu karmaşık hesaplamaları gerçekleştirmek ve optimum seçimi sağlamak için gelişmiş yazılımlara güvenir. Bu araçlar, performansı belirli çalışma koşullarına göre modeller. Yaygın örnekler şunlardır:

·SWEP DThermX:Tek fazlı, kondansatörlü ve buharlaştırıcılı uygulamalar için ürünler önerir.

·Kelvion Seçimi:Hem lehimli hem de contalı plakalı ısı eşanjörleri için web tabanlı konfigüratörler sunar.

·Taco's Seçim Uygulamaları:Hem boru hem de lehimli levha modellerinin boyutlandırılması için araçlar sağlayın.

·Heatcraft Bobin Hesaplaması:Ticari bobinler için performans verileri ve çizimleri içeren detaylı sunum paketleri oluşturur.

Uzun Ömürlülük İçin Malzeme Seçimi

Ticari ısı eşanjörlerinin yapımında kullanılan malzemeler, dayanıklılıklarını, korozyona karşı dirençlerini ve genel kullanım ömürlerini belirler. Seçim, bakım ihtiyaçlarını ve uzun vadeli yatırım getirisini doğrudan etkiler. Bir malzeme, proses akışkanlarıyla uyumlu olmalı, çalışma sıcaklıklarına ve basınçlarına dayanıklı olmalı ve verimli ısı transferini kolaylaştırmalıdır.

Bir malzemenin ısıl iletkenliği, ısıyı aktarma kabiliyetini ölçer. Yüksek iletkenliğe sahip malzemeler ısıyı daha verimli bir şekilde aktarır. Ancak iletkenlik, mukavemet ve korozyon direnci gibi diğer kritik özelliklerle dengelenmelidir.

Uzun ömürlülük için korozyon ve kirlenmeye karşı direnç son derece önemlidir. Kirlenme, ısı transfer yüzeylerinde istenmeyen tortuların birikmesidir ve bu da yüzeyi yalıtarak verimliliği düşürür. Doğru malzeme bu süreci önemli ölçüde yavaşlatabilir. Gıda, içecek ve ilaç gibi sıhhi tesisat endüstrilerinde, ürünle temas eden tüm yüzeyler için paslanmaz çelik veya daha yüksek alaşımlar gereklidir. Bu malzemeler kolay temizlenir ve kireçlenmeye karşı dayanıklıdır.

Aşağıdaki tabloda farklı malzemelerin aşındırıcı ortamlara nasıl dayandığı gösterilmektedir:

Son olarak, birçok sektör, belirli hizmet koşullarına göre malzeme seçimi konusunda katı standartlar uygulamaktadır. Bu kurallar, zorlu uygulamalarda güvenlik, güvenilirlik ve optimum performans sağlar.

Sürdürülebilir Performans için Bakım

Uygun seçim ve boyutlandırma,ısı değiştirici'nin potansiyeli. Ancak düzenli bakım, uzun vadeli enerji tasarrufu vaadini yerine getirmesini sağlar. Bakımın ihmal edilmesi, performansın düşmesine ve ilk yatırımın faydalarının ortadan kalkmasına neden olur.

Düzenli Temizliğin Kritik Rolü

Kirlenme, ısı eşanjörü verimliliğinin başlıca düşmanıdır. Isı transfer yüzeylerinde mineral, mikroorganizma veya kimyasal kalıntı gibi istenmeyen tortuların birikmesidir. Bu birikim, yalıtım tabakası görevi görerek ısı akışını kısıtlar ve enerji tüketimini artırır. İnce bir tabaka bile önemli bir etkiye sahiptir. Örneğin, 1/32 inçlik bir mineral tortusu tabakası verimliliği %8,5 oranında azaltabilir.



Farklı temizleme yöntemleri, kirlenmeyi farklı başarı oranlarıyla giderir. Geleneksel su püskürtme yaklaşık � ​​oranında etkililiğe ulaşırken, ultrasonik temizleme gibi modern teknikler yüzeyleri orijinal performanslarının neredeyse 0'üne geri döndürebilir. Düzenli temizlik, bu yalıtım katmanlarını ortadan kaldırır, termal verimliliği geri kazandırır ve kalıcı ekipman hasarını önler.

Basit Bir Bakım Kontrol Listesi

Proaktif bir bakım programı, performans kaybına karşı en iyi savunmadır. İdeal temizlik sıklığı, çalışma ortamına bağlıdır. Zorlu ortamlardaki sistemler üç ayda bir temizliğe ihtiyaç duyabilirken, bazıları daha uzun süre çalışabilir. Basit ve rutin bir kontrol listesi, teknisyenlerin sorunları erken tespit etmesine yardımcı olur.

Temel Bakım Görevleri:

·İncelemekÜniteyi dışarıdan herhangi bir sızıntı, korozyon veya hasar açısından kontrol edin.

·İzlemeNormal çalışma seviyelerinden sapmalar için basınç göstergeleri ve termometreler. 5 PSI'dan fazla bir basınç düşüşü genellikle bir soruna işaret eder.

·Kontrol etmekIsı transfer yüzeylerinde kirlenme veya kireçlenme belirtilerinin görülüp görülmediğini kontrol edin.

·Temizveya ciddi bir hal almadan önce kalıntıları ve birikintileri temizlemek için sistemi yıkayın.

·KayıtÜnitenin zaman içindeki sağlığını izlemek için tüm bakım faaliyetlerini ve performans verilerini kullanır.

Ticari ısı eşanjörleri, her modern enerji stratejisinin temel taşıdır. Sistem yüklerini azaltmak için atık ısıyı geri kazanırlar ve güçlü bir yatırım getirisi sağlarlar. Devlet teşvikleriyle desteklenen ve 2030 yılına kadar 97 milyar doları aşması beklenen bir pazar, giderek artan önemlerini vurgulamaktadır. Doğru seçim, boyutlandırma ve bakım, bu önemli tasarrufların kilidini açmak için olmazsa olmazdır.

SSS

Bir ısı değiştiricinin tipik geri ödeme süresi nedir?

Geri ödeme süresi uygulamaya göre değişir. Birçok projede yatırım getirisi iki yıldan kısa sürede sağlanır. Bazı yüksek verimli sistemler ise sadece birkaç ay içinde geri dönüş sağlayabilir.

Ticari bir ısı eşanjörü ne sıklıkla temizlenmelidir?

Temizlik sıklığı çalışma koşullarına bağlıdır. Zorlu ortamlar üç ayda bir bakım gerektirebilir. Daha temiz ortamlardaki sistemlerin en yüksek performans ve verimliliğini korumak için yalnızca yılda bir kez temizliğe ihtiyacı olabilir.

Isı değiştiriciler soğutma uygulamalarında kullanılabilir mi?

Evet, soğutma için gereklidirler. Isı eşanjörleri, istenmeyen ısıyı bir proses akışkanından daha soğuk bir ortama aktarır. Bu işlem, birincil soğutma sistemleri üzerindeki yükü azaltır.
