Kaynaklı Blok Isı Eşanjörü ve Plakalı Isı Eşanjörü Tasarımı

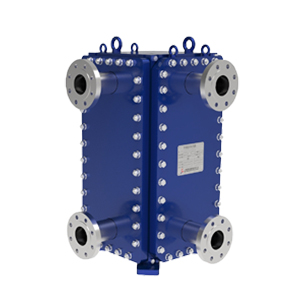

Kaynaklı Blok Isı Eşanjörü Yapısı

Akaynaklı blok ısı eşanjörüGüçlü ve küçük görünüyor. Üreticiler, metal plakaları birleştirmek için lazer kaynak kullanır. Bu, sıvıların içinden geçebileceği sağlam kanallar oluşturur. Kaynaklı blok ısı eşanjörü, sert sıvılara ve yüksek basınca dayanıklıdır. Conta gerektirmediği için sızıntı olasılığı daha düşüktür. Ayrıca sık sık tamir ettirmeniz de gerekmez. Kaynaklı blok ısı eşanjörü, bakır, alüminyum, paslanmaz çelik, titanyum, nikel alaşımları ve grafit gibi metaller kullanır. Her metalin kendine özgü özellikleri vardır. Bakır ısıyı iyi iletir. Titanyum ve nikel alaşımları kolay paslanmaz. Aşağıdaki tablo, bu malzemelerin karşılaştırmasını göstermektedir:

İpucu: Sert akışkanlar veya çok güçlü koşullar için dayanıklı bir şeye ihtiyacınız varsa kaynaklı bloklu bir ısı eşanjörü seçin.

Plakalı Isı Eşanjörü Yapısı

Plakalı ısı eşanjörleri, dalgalı şekilli ince plakalara sahiptir. Her plakanın arasına, kanalları sızdırmaz hale getirmek için contalar yerleştirilmiştir. Bu, sıvıların karışmasını önler. Basınç plakaları, her şeyi sıkı ve güvenli tutar. Üniteyi temizlemek veya kontrol etmek için kolayca açabilirsiniz. Bu, plakalı ısı eşanjörlerinin bakımını kolaylaştırır. Plakaları ayırarak iyice temizleyebilirsiniz. Ayrıca, yeni işler için üniteyi değiştirebilir veya içine kolayca bakabilirsiniz.

Plakalı ısı eşanjörlerinin bakımının neden kolay olduğunu gösteren bir tablo:

Temel Tasarım Farklılıkları

Kaynaklı blok eşanjörler ile plakalı eşanjörlerin farklarını aşağıdaki tabloda görebilirsiniz:

Sert akışkanlara dayanıklı bir şey istiyorsanız kaynaklı bloklu bir ısı eşanjörü seçin. Kolay temizlik ve daha fazla seçenek istiyorsanız, plakalı bir ısı eşanjörü daha iyidir.

Isı Eşanjörlerinde Performans ve Verimlilik

Termal Performans Karşılaştırması

Isı eşanjörünüzün ısıyı hızlı bir şekilde iletmesini ve enerji tasarrufu sağlamasını istersiniz. Hem kaynaklı blok hem de plakalı ısı eşanjörleri ısıyı iyi iletir. Kaynaklı blok tasarımları saf karşı akım kullanır. Bu, sıcak ve soğuk akışkanların zıt yönlerde aktığı anlamına gelir. Bu, akışkanların sıcaklıklarının birbirine çok yakın olmasına, bazen sadece 1°C (2°F) olmasına yardımcı olur. Plakalı ısı eşanjörleri de ısıyı iyi iletir. En iyi performansı, hassas akışkanlarda veya ayar değiştirmeniz gerektiğinde gösterirler.

İşte her türün farklı şekillerde nasıl çalıştığını gösteren bir tablo:

Not: Güçlü ısı transferi ve yakın sıcaklıklar istiyorsanız,kaynaklı blok ısı eşanjörleriiyi bir seçimdir.

Basınç ve Sıcaklık Yetenekleri

Sisteminizin ne kadar basınç ve ısıya dayanacağını bilmeniz gerekir. Kaynaklı bloklu ısı eşanjörleri, güçlü akışkanlarla ve zorlu koşullarla başa çıkabilir. Basınç veya sıcaklığın çok değiştiği yerlerde kullanabilirsiniz. Plakalı ısı eşanjörleri ise düşük veya orta basınç ve ısı için idealdir. Birçok işe uygundurlar, ancak zorlu ortamlarda uzun süre dayanmayabilir.

İşte her tür için en yüksek derecelendirmeleri karşılaştıran bir tablo:

Kaynaklı bloklu ısı eşanjörlerinde conta kullanılmaz. Basınç veya ısı değişimlerinden kaynaklanan sızıntılar konusunda endişelenmenize gerek kalmaz. Güçlü akışkanlar için veya güvenliğin çok önemli olduğu durumlarda onlara güvenebilirsiniz.

Bakım ve Temizlik İhtiyaçları

Isı eşanjörünüzün sürekli tamir etmek zorunda kalmadan iyi çalışmasını istersiniz. Kaynaklı bloklu ısı eşanjörleri çok az bakım gerektirir. Conta değiştirmenize veya sızıntı konusunda endişelenmenize gerek kalmaz. Aletlerle temizleyip kolayca kontrol edebilirsiniz. Plakalı ısı eşanjörleri, açıp plakaları çıkarmanıza olanak tanır. Her plakayı temizleyip hasar olup olmadığına bakabilirsiniz.

İpucu: Daha az sızıntı ve daha az tamir istiyorsanız kaynaklı bloklu ısı eşanjörleri daha güvenlidir.

Isı eşanjörünüzü ihtiyaçlarınıza göre seçmelisiniz. Güçlü ısı transferi, yüksek verimlilik ve az bakım istiyorsanız, kaynaklı blok ısı eşanjörleri zorlu işler için en iyisidir. Plakalı ısı eşanjörleri ise kolay temizlik ve esnek kullanım için idealdir.

Isı Eşanjörü Tiplerinin Uygulama Uygunluğu

Kaynaklı Blok Isı Eşanjörlerinin En İyi Kullanım Alanları

Birini seçkaynaklı blok ısı eşanjörüZorlu işler için. Güçlü akışkanlar ve yüksek basınçla iyi çalışır. Sızıntının mümkün olmadığı yerlerde kullanılır. Kaynaklı bloklu ısı eşanjörleri kimya tesislerinde ve petrol rafinerilerinde bulunur. Ayrıca enerji santrallerinde de kullanılırlar. Gıda ve içecek fabrikaları pastörizasyon ve soğutma için kullanırlar. Bu ısı eşanjörleri akışkanları birbirinden ayırır ve güvenli tutar. Zorlu ortamlarda bile iyi çalışırlar. İyi sonuçlar ve daha az sızıntı elde edersiniz.

Plakalı Isı Eşanjörlerinin En İyi Kullanım Alanları

Plakalı ısı eşanjörlerinin temizlenmesi ve değiştirilmesi kolaydır. Birçok ısı transferi işinde kullanabilirsiniz. En iyi performansı yumuşak akışkanlarla gösterir. İçini temizlemek için açabilirsiniz. Plakalı ısı eşanjörleri gıda fabrikalarında ve HVAC sistemlerinde kullanılır. Süt ürünleri fabrikaları da bunları kullanır. Sıcaklığı kontrol etmeye ve kontaminasyonu önlemeye yardımcı olurlar. Gerekirse kurulumu değiştirebilirsiniz. Plakalı ısı eşanjörlerinin HVAC sistemleri için neden iyi olduğunu gösteren bir tablo aşağıdadır:

İpucu: Plakalı ısı eşanjörleri kolay temizlik ve değişim için uygundur.

Endüstri Uygulama Örnekleri

Birçok yerde farklı ısı eşanjörleri kullanılır. Kaynaklı bloklu ısı eşanjörleri, gıda fabrikalarında pastörizasyon ve soğutmaya yardımcı olur. Ayrıca soğuk depolamanın daha iyi çalışmasını sağlar ve %'e kadar enerji tasarrufu sağlar. Plakalı ısı eşanjörleri en çok gıda işlemede kullanılır. Süt pastörizasyonu ve süt ürünleri üretiminde kullanılırlar. Temizlemek için parçalara ayrılabilirler, bu da ortamın temiz kalmasına yardımcı olur. Plakalı ısı eşanjörleri ayrıca HVAC sistemlerinde de bulunur. Yerden tasarruf sağlar ve ortamın daha iyi çalışmasını sağlarlar. Her iki tip de birçok endüstride ısının taşınmasına yardımcı olur.

Kaynaklı Blok ve Plakalı Isı Eşanjörlerinin Artıları ve Eksileri

Kaynaklı Blok Isı Eşanjörünün Artıları ve Eksileri

Birine güvenebilirsinkaynaklı blok ısı eşanjörüGüç ve güvenliğe ihtiyaç duyduğunuzda. Bu tip ısı eşanjörü, güçlü kanallar oluşturmak için kaynaklı plakalar kullanır. Contaya ihtiyacınız olmadığı için sızıntı konusunda daha az endişe duyarsınız. Agresif akışkanlarda bile yüksek ısı transferi elde edersiniz. Borulu ısı eşanjörlerinin arızalanabileceği yerlerde kaynaklı blok ısı eşanjörleri kullanabilirsiniz. Bu üniteler yüksek basınç ve sıcaklıkla iyi başa çıkar. Sık sık temizlemeniz gerekmez ve contaları değiştirmeniz gerekmez.

İşte başlıca artıları ve eksileri:

İpucu: Sızıntıların mümkün olmadığı zorlu işler için kaynaklı blok ısı eşanjörlerini tercih edin.

Plakalı Eşanjörün Artıları ve Eksileri

Plakalı ısı eşanjörlerinden birçok avantaj elde edersiniz. Bu üniteler, dar bir alanda yüksek ısı transferi sağlar. Açılıp kolayca temizleyebilirsiniz. Plaka sayısını ihtiyaçlarınıza göre değiştirebilirsiniz. Plakalı ısı eşanjörleri, kaynaklı bloklu ısı eşanjörlerine veya borulu ısı eşanjörlerine göre başlangıçta daha düşük maliyetlidir. Maliyet açısından hassas bir projeniz varsa tasarruf edersiniz. Ayrıca yüksek enerji verimliliği ve daha düşük bakım maliyetleri elde edersiniz.

Ancak bazı sorunlara karşı dikkatli olmanız gerekir. Plaka kirlenmesi meydana gelebilir, bu da plakaları sık sık temizlemeniz gerektiği anlamına gelir. Korozyon sızıntılara neden olabilir, bu yüzden doğru malzemeleri seçmelisiniz. Contalar ve contalar önemlidir. Arızalanırlarsa, sızıntılar oluşabilir ve verim düşebilir. Düzenli kontroller ve kaliteli malzemeler bu sorunların önlenmesine yardımcı olur. Contalı plakalı ısı eşanjörleri, kaynaklı veya lehimli plakalı ısı eşanjörlerine göre daha fazla bakım gerektirir.

İşte yaygın bakım zorluklarının kısa bir listesi:

• Kirlenme

• Korozyon

• Conta ve conta arızaları

• Operasyonel sorunlar

Bu sorunları şu şekilde azaltabilirsiniz:

1. Tabakları sık sık temizleyin.

2. Conta ve contaların kontrolü.

3. Üniteyi doğru şekilde çalıştırmak.

Not: Plakalı eşanjörler birçok iş için iyi çalışır, ancak temizlik ve kontrolleri düzenli olarak yapmanız gerekir.

Plakalı ısı eşanjörlerini gıda, HVAC ve borulu ısı eşanjörlerinin değiştirilmesinde kullanabilirsiniz. Esneklik ve kolay servis elde edersiniz, ancak bakımını kendiniz yönetmelisiniz.

İşinize uygun bir ısı eşanjörü seçmelisiniz. Kaynaklı blok üniteler, yüksek basınçlı ve güçlü akışkanlar için en iyisidir. Ayrıca zorlu ortamlarda da iyi çalışırlar. Plakalı modeller ise yumuşak akışkanlar için idealdir. Temizlemeleri kolaydır. Aşağıdaki tablo, kaynaklı blok ünitelerinin zorlu işler için neden uygun olduğunu göstermektedir:

Isı değiştirici seçerken dikkat etmeniz gereken bazı ipuçları:

• Sisteminizin neye ihtiyacı olduğunu kontrol edin.

• Sıvının doğru malzemeyle uyumlu olduğundan emin olun.

• Mekânı, ona nasıl bakacağınızı ve güvenliği düşünün.

SSS

Kaynaklı blok ve plakalı ısı eşanjörleri arasındaki temel fark nedir?

Kaynaklı blokÜnitelerde kaynaklı plakalar bulunur ve conta kullanılmaz. Plakalı ısı eşanjörlerinde ise her plaka arasında conta bulunur. Kaynaklı bloklar zorlu işler için idealdir. Plakalı modellerin temizlenmesi kolaydır.

Sistemim için doğru ısı değiştiriciyi nasıl seçerim?

Akışkan türünüze dikkat etmelisiniz. İhtiyacınız olan basınç ve sıcaklığı kontrol edin. Kolay temizlik istiyorsanız plakalı bir model seçin. Zorlu akışkanlara dayanıklı olması gerekiyorsa kaynaklı bir blok seçin.

Kaynaklı bloklu eşanjörü kolayca temizleyebilir miyim?

Özel aletler kullanarak temizliyorsunuz. Plakalı model gibi açamıyorsunuz. Temizlemesi daha uzun sürüyor ama contaları değiştirmiyorsunuz.

Plakalı ısı eşanjörleri agresif akışkanlar için güvenli midir?

Plakalı ısı eşanjörleri, yumuşak akışkanlarla en iyi şekilde çalışır. Agresif akışkanlar contalara zarar verebilir ve sızıntılara neden olabilir. Kaynaklı blok tasarımları, güçlü kimyasallar için daha uygundur.

Bu ısı değiştiricileri hangi endüstrilerde kullanılıyor?
