Modern Endüstrilerde Plakalı Isı Eşanjörlerinin Kritik Rolleri

Birçok endüstri, genellikle kullanılarak elde edilen hassas sıcaklık kontrolüne ihtiyaç duyarplakalı ısı eşanjörleri(PHE'ler). İnce, oluklu metal plakaların üst üste istiflenmesiyle iki akışkan arasında ısı transferi sağlarlar. Sıcak ve soğuk akışkanlar dönüşümlü kanallarda akarak karışmadan hızlı ısı değişimi sağlar. Bu tasarım, kompakt bir pakette mükemmel termal performans sunarak geleneksel eşanjörlere kıyasla enerji ve yerden tasarruf sağlar. Uyarlanabilirlikleri ve verimlilikleri, PHE'leri modern endüstriyel termal zorluklar için ideal bir çözüm haline getirerek, üretim, enerji ve çevre sektörlerindeki önemlerini vurgular.

1. Petrol ve Gaz: Zorlu Ortamlarda Isıyı Yönetme

Petrol ve gaz endüstrisi, yüksek basınçlar, yüksek sıcaklıklar ve genellikle aşındırıcı ortamlar içeren zorlu koşullar altında faaliyet gösterir. Verimli termal yönetim, güvenlik, proses optimizasyonu ve enerji geri kazanımı için son derece önemlidir. Plakalı ısı eşanjörleri, aşağıdakiler de dahil olmak üzere burada kritik uygulamalar bulur:

·Ham Petrol İşleme:Ham petrolün damıtma kolonlarına girmeden önce ön ısıtılması ve sonrasında nafta, gazyağı ve dizel gibi çeşitli rafine fraksiyonların soğutulması.

· Gaz Arıtma:Sıvıları uzaklaştırmak için sıkıştırılmış doğal gazın soğutulması (çiğ noktası kontrolü), çok kademeli sıkıştırmada kademeler arası soğutma ve H₂S ve CO₂'yi (gaz tatlandırması) uzaklaştırmak için kullanılan amin işlem ünitelerinde hayati ısı geri kazanımı.

· LNG Üretimi:Sıvılaştırmanın ön soğutma aşamalarında önemli rol oynar ve doğal gazın kriyojenik sıvılaştırma sıcaklığına verimli bir şekilde getirilmesine yardımcı olur.

· Rafineri Operasyonları:Hidrokarbon akımlarının soğutulmasında, fraksiyonlayıcılardan ve reaktörlerden gelen üst buharların yoğunlaştırılmasında, yeniden kaynatma görevlerinde ve kazan besleme suyunu veya diğer akımları önceden ısıtmak için sıcak işlem akışkanlarından değerli ısının geri kazanılmasında geniş kullanım alanı vardır.

Yeteneğiendüstriyel PHE'lerÖzellikle zorlu proses koşullarını (yüksek basınç/sıcaklık döngüleri, potansiyel olarak kirletici akışkanlar) idare eden ve üstün termal performans sunan, tamamen kaynaklı plakalı ısı eşanjörleri gibi sağlam tasarımlar, onları paha biçilmez kılıyor. HT-Bloc Kaynaklı Plakalı Isı Eşanjörleri kullanılarak sağlanan verimli termal geri kazanım, doğrudan yakıt tüketiminin ve işletme maliyetlerinin azaltılmasına ve bu enerji yoğun sektörde önemli bir ekonomik ve çevresel etken olan daha düşük işletme maliyetlerine dönüşüyor. Bu sektöre özel çözümleri keşfedin.Petrol ve Gaz Endüstrisi için Isı Değişim Çözümleri.

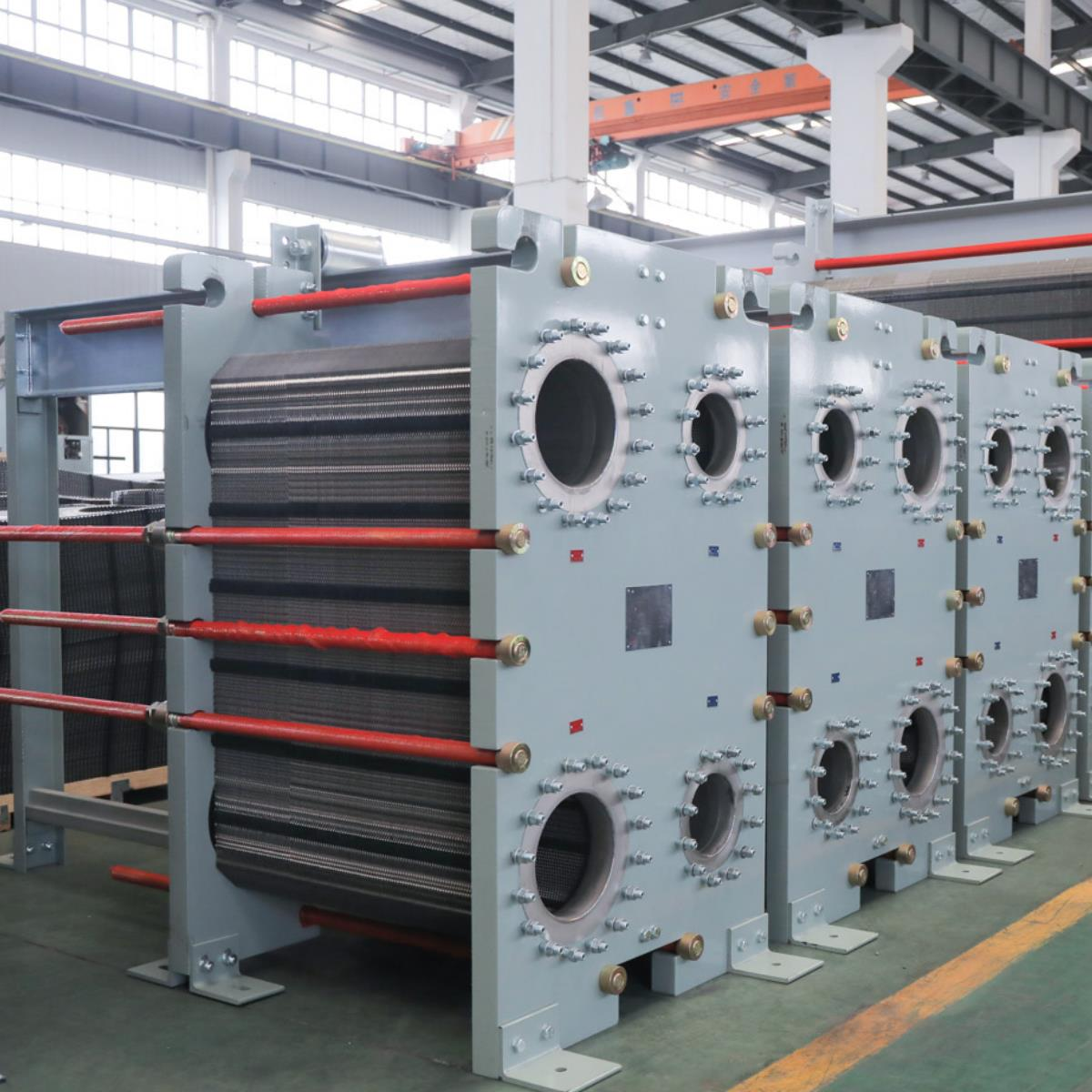

2. Kimya Endüstrisi: Hassasiyet ve Dayanıklılık

Kimyasal işleme, verim, seçicilik ve güvenlik için titiz sıcaklık kontrolü gerektiren çok sayıda reaksiyon, ayırma ve şartlandırma adımını içerir.Plakalı ısı eşanjörügerekli hassasiyeti ve verimliliği sağlar:

· Isıtma ve Soğutma Reaktifleri/Ürünleri:Reaktör giriş sıcaklıklarının hassas bir şekilde kontrol edilmesi, ekzotermik reaksiyon ısısının yönetilmesi ve son ürünlerin depolama veya akış aşağısı işlem sıcaklıklarına kadar güvenli bir şekilde soğutulması.

· Buhar Yoğuşması:Genellikle düşük basınç düşüşünün önemli olduğu vakum koşulları altında, damıtma kolonlarından, reaktörlerden veya buharlaştırıcılardan gelen üst buharların verimli bir şekilde yoğunlaştırılması.

· Solvent Geri Kazanımı:Çözücü ekstraksiyon döngülerinde ısının geri kazanılması ve buharlaşan çözücülerin yeniden kullanım için etkili bir şekilde yoğunlaştırılması, çözücü kayıplarının ve enerji girişinin en aza indirilmesi.

· Saldırgan Medyanın Kullanımı:Özel plaka malzemelerinin (örneğin titanyum, Hastelloy C-276, SMO 254, tantal) kullanılması, PHE'lerin son derece aşındırıcı asitleri, bazları, klorürleri ve diğer zorlu kimyasalları güvenli bir şekilde işlemesini sağlar. Uygulamalar arasında dökme kimyasallar (amonyak, sülfürik asit), petrokimyasallar (olefinler, aromatikler), polimerler, ilaçlar ve oleokimyasallar (yağ asitleri, esterler) yer alır. Daha küçük ve daha entegre ekipmanlarla daha yüksek verim ve verimlilik elde etme yönündeki güçlü endüstri eğilimi, PHE'lerin geleneksel ısı transfer ekipmanlarına kıyasla doğası gereği kompakt ve verimli yapısını güçlü bir şekilde desteklemektedir. Belirli kimyasal uygulamaları keşfedin.Kimya Endüstrisi için Isı Değişim Çözümleri.

3. Metalurji: Aşırı Koşullar İçin Tasarlandı

Metalurjik prosesler genellikle aşırı ısı oluşumu, agresif soğutma gereksinimleri ve kimyasal olarak zorlu ortamları içerir.Plakalı ısı eşanjörleriAşağıdaki gibi uygulamalarda dayanıklılıklarını ve etkinliklerini göstermek:

· Fırın Soğutması:Elektrik ark ocakları (EAF), indüksiyon ocakları ve yüksek fırınların kritik bileşenleri için gerekli kapalı devre soğutmayı sağlayarak panelleri, elektrotları ve yapısal elemanları aşırı ısınmadan korur.

· Söndürme İşlemleri:Çelik ve alüminyum gibi metallerin ısıl işlemlerinde kullanılan söndürme yağlarını veya sularını etkin bir şekilde soğutarak, tutarlı metalurjik özelliklerin sağlanması.

· Asit Isıtma/Soğutma:Kaplama kalitesini hassas bir sıcaklığın etkilediği asit banyoları (yüzey temizliği için kullanılan asit banyoları) ve elektrokaplama veya eloksal banyolarında sıcaklık yönetimi.

· Hidrometalurji:Elektrolitik kazanım veya elektrorafinasyon prosesleri sırasında liç devrelerinde (cevherlerden metallerin çözündürülmesi) ve elektrolit devrelerinde sıcaklıkların kontrol edilmesi.

Bu uygulamalarda gereken kararlılık, genellikle yüksek sıcaklıklara, termal şoka ve potansiyel olarak kirletici veya aşındırıcı sıvılara (örneğin, yüksek katı madde içerikli soğutma suyu) dayanabilen kaynaklı veya yarı kaynaklı PHE tasarımlarını gerektirir. Metalurjik ısı değişimi zorlukları hakkında daha fazla bilgi edinmek için şu adrese gidin:Metalurji Endüstrisi için Isı Değişim Çözümleri.

4. Yenilenebilir Enerji: Geçişi Güçlendirmek

Dünya sürdürülebilir enerji kaynaklarına doğru geçiş yaparken,plakalı ısı eşanjörü Bu yeşil teknolojilerin verimliliğini ve ekonomik uygulanabilirliğini en üst düzeye çıkarmada önemli, çoğu zaman kolaylaştırıcı bir rol oynamak:

· Jeotermal Enerji:Bölgesel ısıtma sistemleri için tatlı suyu ısıtmak veya Organik Rankine Döngüsü (ORC) güç üretim ünitelerinde bir çalışma sıvısını buharlaştırmak için jeotermal tuzlu sudan (yeraltından gelen sıcak su/buhar) yararlı ısının çıkarılması.

· Güneş Termal:Güneş panelleri (düz plaka veya yoğunlaştırılmış) tarafından toplanan ısının verimli bir şekilde termal depolama tanklarına veya doğrudan sıcak su veya ortam ısıtması için dağıtım sistemlerine aktarılması.

· Biyoyakıt Üretimi:Biyokütle hammaddesinin ön işlenmesi, enzimatik hidroliz, fermantasyon (optimal mikrobiyal aktivitenin sürdürülmesi) ve etanol veya biyodizel saflaştırması için damıtma gibi kritik aşamalarda sıcaklıkların kontrol edilmesi.

· Pil Isıl Yönetimi:Büyük ölçekli pil enerjisi depolama sistemlerinin (BESS) performans, güvenlik ve uzun ömür için optimum sıcaklık aralığında çalışmasını sağlamak amacıyla genellikle PHE'leri içeren sıvı soğutma devreleri kullanılır.

· Atık Isı Değerlendirmesi:Endüstriyel proseslerden, veri merkezlerinden ve hatta kanalizasyondan gelen düşük dereceli (düşük sıcaklıklı) atık ısıyı yakalamak ve bu enerjiyi faydalı ısıtma uygulamaları için yükseltmek amacıyla PHE'leri ısı pompalarıyla birlikte kullanmak. Verimli ısı transferi, birçok yenilenebilir ve sürdürülebilir enerji sisteminin genel enerji dengesi ve ekonomik uygulanabilirliği için kesinlikle temel öneme sahiptir. PHE'lerin nasıl katkıda bulunduğunu şu adreste görebilirsiniz:Yeni Enerji Endüstrisi için Isı Değişim Çözümleri.

5. Çevre Koruma: Verimli, Sürdürülebilir Çözümler

Çevresel düzenlemeler ve sürdürülebilirliğe verilen önemin artması, özellikle su arıtımı ve atık akışlarından enerji geri kazanımı konusunda verimli kaynak yönetimini zorunlu kılmaktadır. Plakalı ısı eşanjörleri şu alanlarda önemli teknolojilerdir:

· Atıksu Isı Geri Kazanımı:Arıtılmış belediye veya endüstriyel atık sudan deşarj edilmeden önce değerli termal enerjinin çıkarılması, gelen tatlı suyun ısıtılması veya diğer işlemler için gereken enerjinin önemli ölçüde azaltılması.

· Çamur Arıtımı:Anaerobik sindirim için çamurun ısıtılması (biyogaz üretimini arttırmak için) veya termal hidroliz işlemlerinden sonra soğutulması; ayrıca çamur kurutma uygulamalarında da kullanılır.

· Baca Gazı Yoğuşması:Kazan veya yakma fırını baca gazlarından, suyun çiğlenme noktasının altına soğutularak hem duyulur hem de gizli ısının geri kazanılması, genel sistem verimliliğinin önemli ölçüde artırılması ve potansiyel olarak yoğuşmuş suyun geri kazanılması.

· Endüstriyel Atık Su Soğutması:Sıcak endüstriyel deşarjların sıcaklığını, nehirlere veya kanalizasyonlara boşaltılmadan önce çevre yönetmeliklerine uygun olarak düşürmek. Bu uygulamalar genellikle kirlenme potansiyeli olan zorlu akışkanları içerir, ancak Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörlerinin atık ısı değerlendirmesindeki yüksek verimliliği, onları sürdürülebilir endüstriyel operasyonlar için vazgeçilmez araçlar haline getirir. Çevresel uygulamalar için çözümler için:Çevre Koruma Endüstrisi için Isı Değişim Çözümleri.

6. Açık Deniz Endüstrisi: Kompakt ve Korozyona Dayanıklı

Açık deniz petrol ve gaz platformlarında, FPSO'larda (Yüzer Üretim, Depolama ve Boşaltma Üniteleri) ve diğer gemilerde alan ve ağırlık her zaman kritik kısıtlamalardır. Plakalı ısı eşanjörlerinin doğası gereği kompakt yapısı ve yüksek verimlilik/ağırlık oranı, bu zorlu ortamda önemli avantajlar sunar:

· Merkezi Soğutma Sistemleri:Çeşitli gemi içi sistemleri (motorlar, hidrolik, HVAC) soğutmak için hazır deniz suyunun kullanılması, ara kapalı tatlı su veya glikol devresi aracılığıyla hassas ekipmanların aşındırıcı deniz suyuna doğrudan maruz kalmasını önler. Titanyum plakalı PHE'ler deniz suyu tarafı için standarttır.

· Motor Soğutma:Ana tahrik motorları ve yardımcı dizel jeneratörlerin ceket suyu ve yağlama yağı devrelerinin güvenilir şekilde soğutulmasını sağlar.

· Hidrolik ve Yağlama Yağı Soğutma:Vinçler, vinçler ve iticiler gibi temel makineler için optimum çalışma sıcaklıklarının korunması.

· HVAC Sistemleri:Klima sistemlerinde kondansatör veya buharlaştırıcı olarak hizmet vermekte ve konaklama modülleri için ısıtma suyu sağlamaktadır. Malzeme seçimi (titanyum, SMO 254) ve yerden tasarruf sağlayan tasarım, zorlu ve aşındırıcı deniz ortamında uzun vadeli güvenilirlik için çok önemlidir. Açık deniz çözümlerini keşfedin.Açık Deniz Endüstrisi için Isı Değişim Çözümleri.

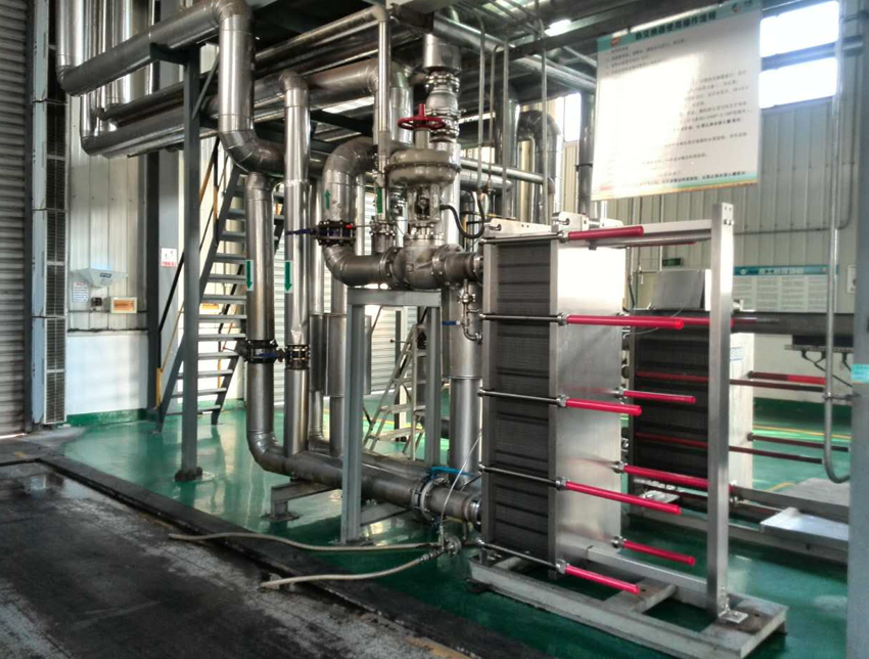

7. Yiyecek ve İçecek: Temiz, Hassas, Güvenilir

Belki de en görünür ve kritik uygulamalardan biri olan gıda ve içecek endüstrisi, hijyenik çalışma ve hassas termal kontrol için özel olarak tasarlanmış plakalı ısı eşanjörlerine büyük ölçüde güvenmektedir:

· Pastörizasyon ve Sterilizasyon:Süt, meyve suyu, bira, şarap, çorba ve sos gibi ürünleri mikroorganizmaları öldürmek için hızla ısıtmak ve ardından kaliteyi, lezzeti ve besin değerini korumak için hızla soğutmak (örneğin, Yüksek Sıcaklık Kısa Süreli - HTST, Ultra Yüksek Sıcaklık - UHT işleme). Çok bölmeli PHE'ler genellikle, giren soğuk ürünü önceden ısıtmak için çıkan sıcak ürünü kullanan rejenerasyon işlemini içerir ve bu da önemli ölçüde enerji tasarrufu sağlar.

· Şıra Soğutma:Bira fabrikalarında mayalanmanın kontrol altına alınması için kritik bir adım olan, kaynatılmış şıranın (fermente edilmemiş bira) mayalanma için en uygun sıcaklığa kadar hızlı ve etkili bir şekilde soğutulması.

· Süt İşleme:Süt alımının soğutulması, kremanın ayrıştırılması için ısıtılması/soğutulması, yoğurt inkübasyon sıcaklığının kontrolü ve peynir sütü pastörizasyonu için gereklidir.

· Meyve Suyu ve İçecek Isıtma/Soğutma:Berraklaştırma, hava alma, doldurma ve karbonatlama işlemlerinde sıcaklık ayarlamaları.

Özel "gıda sınıfı" ısı eşanjörleri, yüksek cilalı paslanmaz çelik plakalara (düşük Ra yüzey kalitesi), hijyenik kelepçe bağlantılarına (örneğin, Tri-Clamp), FDA uyumlu contalara sahiptir ve kolay ve etkili Yerinde Temizlik (CIP) ve Yerinde Sterilizasyon (SIP) için özel olarak tasarlanmıştır. PHE'lerin sağladığı nazik ürün işleme (düşük kayma gerilimi) ve hassas, homojen termal işlem, gıda ve içecek ürünlerinin hassas tatlarını, dokularını, renklerini ve besin bütünlüğünü korumak için hayati önem taşır. Gıdaya özgü uygulamaları şu adreste görebilirsiniz:Gıda Endüstrisi için Isı Değişim Çözümleri.

8. Güç Üretimi: Güvenilir Yardımcı Soğutma

Büyük ölçekli termik santraller (kömür, gaz, nükleer) ve daha küçük kombine ısı ve güç (CHP) üniteleri, optimum performans, güvenlik ve ekipman ömrü için güvenilir ve verimli soğutma sistemlerine ihtiyaç duyar. Plakalı ısı eşanjörleri kritik yardımcı rollere sahiptir:

· Türbin Sistemleri:Büyük buhar ve gaz türbinlerindeki yataklar ile jeneratör soğutma sistemlerindeki hayati yağlama yağının soğutulması.

· Kapalı Devre Soğutma:Kritik bileşenleri soğutmak için ara bir bariyer döngüsü (yüksek kaliteli arıtılmış su kullanılarak) oluşturarak, bunları potansiyel olarak aşındırıcı veya kirletici ham soğutma suyu kaynaklarından (nehir, göl, deniz) izole etmek. Bu, jeneratörler veya trafolar gibi pahalı ekipmanları korur.

· Kondenser Soğutma:Daha küçük enerji santrallerinde veya jeotermal ORC çevrimlerinde ana kondansatör olarak, daha büyük santrallerde ise ikincil soğutma devrelerinin bir parçası olarak kullanılır.

· Bölgesel Isıtma Şebekeleri:Arayüz ısı eşanjörü görevi görerek, enerji santralinin buhar çevriminden veya baca gazı geri kazanım sisteminden gelen ısıyı, belediye bölge ısıtma şebekesinde dolaşan suya verimli bir şekilde aktarır. Yüksek akış hızları, termal verimlilik, düşük basınç düşüşü ve sarsılmaz güvenilirlik, bu sektördeki en önemli tasarım unsurlarıdır. Enerji sektörü çözümleri hakkında bilgi edinmek için:Enerji Endüstrisi için Isı Değişim Çözümleri.

9. HVAC ve Soğutma: Günlük Verimlilik

Bağlantılı sayfalarda ayrıntılı olarak açıklanmasa da, geniş Isıtma, Havalandırma, Klima ve Soğutma (HVAC&R) sektöründen bahsetmeden PHE uygulamalarını kapsamlı bir şekilde ele almak imkansızdır. Burada, PHE'ler (çoğunlukla kompakt lehimli plakalı ısı eşanjörleri - BPHE'ler, ancak contalı PHE tipleri de) temel bileşenlerdir:

· Soğutucular:Son derece verimli buharlaştırıcılar (soğutma suyu/tuzlu su) ve kondansatörler (akışkan döngüsü aracılığıyla ısıyı soğutma suyuna veya ortam havasına gönderen) olarak görev yaparlar.

· Isı Pompaları:Hem ısıtma hem de soğutma görevleri için soğutucu devreler ile su veya tuzlu su devreleri arasında ısının geri dönüşümlü transferini kolaylaştırmak.

· Bölgesel Isıtma/Soğutma Trafo Merkezleri:Binalarda arayüz görevi görerek, ana bölge enerji şebekesi ile binanın iç ısıtma veya soğutma sistemi arasında termal enerjiyi verimli bir şekilde transfer eder.

· Veri Merkezi Soğutması:Alan ve enerji verimliliğinin kritik öneme sahip olduğu durumlarda, sunucuları doğrudan soğutarak veya daha büyük tesis soğutma döngülerinin bir parçası olarak verimli sıvı soğutma çözümleri sunuyoruz.
Kompaktlıkları, yüksek termal performansları ve düşük soğutucu akışkan şarj gereksinimleri, modern HVAC&R sistemlerinin enerji verimliliği derecelendirmelerine (EER, SEER, COP gibi) önemli ölçüde katkıda bulunur.

Sıkça Sorulan Sorular

Neden Borulu Eşanjörler Yerine PHE'leri Seçmelisiniz?

Seçim genellikle belirli uygulama ihtiyaçlarına bağlıdır. PHE'ler genellikle önemli ölçüde daha yüksek termal verimlilik (3-5 kat daha yüksek U değerleri) sunar ve bu da aynı ısıl işlem için çok daha küçük bir fiziksel alan ve daha düşük ağırlık sağlar. Genellikle daha yüksek türbülansa neden olarak birçok uygulamada daha düşük kirlenme eğilimine yol açarlar ve contalı tipleri, inceleme ve temizlik için kolayca sökülebilmelerini sağlar. Bununla birlikte, geleneksel borulu eşanjörler genellikle çok daha yüksek basınç ve sıcaklıkları kaldırabilir, genellikle aşırı kirlenmeye neden olan veya yüksek viskoziteli akışkanlar için daha kararlı kabul edilir ve gaz uygulamalarındaki basınç düşüşünü en aza indirmek için daha geniş akış kanallarıyla tasarlanabilir.

PHE'ler Yüksek Basınç ve Sıcaklıklara Uygun mudur?

Bu, PHE türüne kritik derecede bağlıdır. Standart contalı PHE'lerin basınç ve sıcaklık sınırları, çerçeve tasarımı ve daha da önemlisi elastomer conta malzemesi (örneğin, NBR ~110°C'ye kadar, EPDM ~150°C'ye kadar, Viton ~180°C'ye kadar) tarafından belirlenir. Lehimli PHE'ler (plakaların fırında lehimlendiği, genellikle bakırla), conta ihtiyacını ortadan kaldırır ve soğutmada yaygın olan daha yüksek basınçlara (genellikle 30-45 bar) ve sıcaklıklara dayanabilir. Kaynaklı PHE'ler (lazer veya plazma kaynağı kullanılarak) en yüksek bütünlüğü sunar, çok yüksek basınçlara (100 bar'ın üzerinde) ve sıcaklıklara (metale bağlı olarak 350°C veya daha fazlasına kadar) dayanabilir, bu da onları zorlu petrol/gaz, kimyasal ve yüksek sıcaklıktaki kamu hizmetleri görevleri için uygun hale getirir.

PHE'leri Gıda İşleme İçin İdeal Yapan Nedir?

Tasarımları, ürün kalitesini korumak ve termal bozulmayı en aza indirmek için kritik öneme sahip olan minimum bekleme süresiyle hassas ve hızlı ısıtma ve soğutma sağlar. Daha da önemlisi, FDA onaylı malzemeler (paslanmaz çelik plakalar, özel conta bileşikleri) kullanılarak sıkı hijyen standartlarına uygun olarak üretilebilirler. Mikrobiyal yapışmayı önlemek için yüksek cilalı yüzeylere (düşük Ra değerleri) sahiptirler ve etkili Yerinde Temizlik (CIP) ve Yerinde Sterilizasyon (SIP) protokolleri için tasarlanmış olup, gıda güvenliğini ve yasal düzenlemelere uyumu garanti eder.

Herhangi bir termal prosesin performansını artırmak ve işletme maliyetlerini düşürmek için en etkili ısı eşanjörü çözümünü seçmek çok önemlidir. Plakalı ısı eşanjörlerinin çeşitli uygulamalarını ve temel avantajlarını kavramak hayati bir ilk adımdır.
