Isı Eşanjörleri 101 İşlevleri ve Önemleri

Isı Değiştiricisinin Ne Olduğunu ve Nasıl Çalıştığını Anlamak

Bu teknolojiye derinlemesine bir bakış, temel fizik kurallarına göre çalışan bir cihazı ortaya çıkarır. Isı eşanjörü sistemlerinin ne işe yaradığını anlamak, termodinamik ve ısı transferi prensipleriyle başlar. Bu kavramlar, enerjinin daha sıcak bir maddeden daha soğuk bir maddeye nasıl geçtiğini açıklayarak her ısıtma ve soğutma uygulamasının temelini oluşturur.

Isı Transferinin Temel Prensibi

Isı eşanjörleri, termodinamiğin temel yasalarına göre çalışır. Bu yasalar, enerjinin kapalı bir sistem içinde nasıl davrandığını belirler.

·Termodinamiğin Birinci Yasası: Bu ilke enerji tasarrufu ile ilgilidir. Enerjinin yaratılamayacağını veya yok edilemeyeceğini, yalnızca bir formdan diğerine aktarılabileceğini veya değiştirilebileceğini belirtir. Bir ısı eşanjörü, termal enerjiyi bir akışkandan diğerine net enerji kaybı olmadan aktarır.

·Termodinamiğin İkinci Yasası: Bu yasa, enerji transferinin yönünü belirler. Isı doğal olarak daha sıcak bir ortamdan daha soğuk bir ortama doğru akar. Bu ilke, sürecin kendiliğinden gerçekleşmesini sağlar ve enerji alışverişinin verimliliğini belirler.

Bu ısı enerjisi transferi üç temel mekanizma aracılığıyla gerçekleşir: iletim, konveksiyon ve radyasyon. Çoğu ısı değiştirici büyük ölçüde iletim ve konveksiyona dayanır.

Pratik Bir Örnek: Evinizdeki Isıtıcı

Isı eşanjörü teknolojisinin pratikte nasıl göründüğünü anlamak için bir konut tipi gazlı fırını düşünün. Isı eşanjörü, evinizi ısıtan havayı güvenli bir şekilde ısıtmaktan sorumlu bileşendir. Yakıtın yandığı yanma odası ile üfleyici sistemi arasında bulunur.

Süreç birkaç basit adımda gerçekleşiyor:

1.Doğal gaz veya yağ yanma odasının içerisinde yanarak aşırı sıcak yanma gazları üretir.

2. Bu sıcak gazlar, bir dizi metal boru veya kabuktan oluşan ısı eşanjörüne akar. Isı, gazlardan metal duvarlara aşağıdakiler aracılığıyla aktarılır:iletim.

3. Aynı anda, fırının üfleyici fanı evinizden gelen daha soğuk havayı dairenin her tarafına dağıtır.dışSıcak ısı değiştiricinin yüzeyleri.

4.Hava, metalden ısıyı emer.konveksiyon, ısınıyor.

5. Sistem daha sonra bu ısıtılmış havayı evinizin hava kanalları aracılığıyla dağıtır. Bu arada, zararlı yanma yan ürünleri (karbon monoksit gibi) ısı eşanjöründe güvenli bir şekilde tutulur ve bir baca borusu aracılığıyla dışarı atılır.

Önemli Not:Isı eşanjörü, soluduğunuz havanın zehirli egzoz gazlarıyla asla karışmamasını sağlar. Bu ayrım, hem verimlilik hem de güvenlik açısından kritik öneme sahiptir.

Yaygın Isı Eşanjörü Türleri

Mühendisler, çeşitli endüstriyel ve ticari ihtiyaçları karşılamak için çok sayıda ısı eşanjörü tasarımı geliştirmiştir. Tip seçimi, kullanılan akışkanlar, basınç ve sıcaklık gereksinimleri ve alan kısıtlamaları gibi faktörlere bağlıdır. İşte dört yaygın tip.

1. Borulu Isı EşanjörleriAğır sanayinin vazgeçilmezidir. Bir grup boru içeren büyük silindirik bir gövdeden oluşur. Bir akışkan boruların içinden akarken, diğeri gövdenin içinden akar. Sağlam yapıları, onları petrol rafinerileri, kimyasal işleme tesisleri ve enerji üretim tesislerindeki yüksek basınç ve sıcaklık uygulamaları için ideal hale getirir.

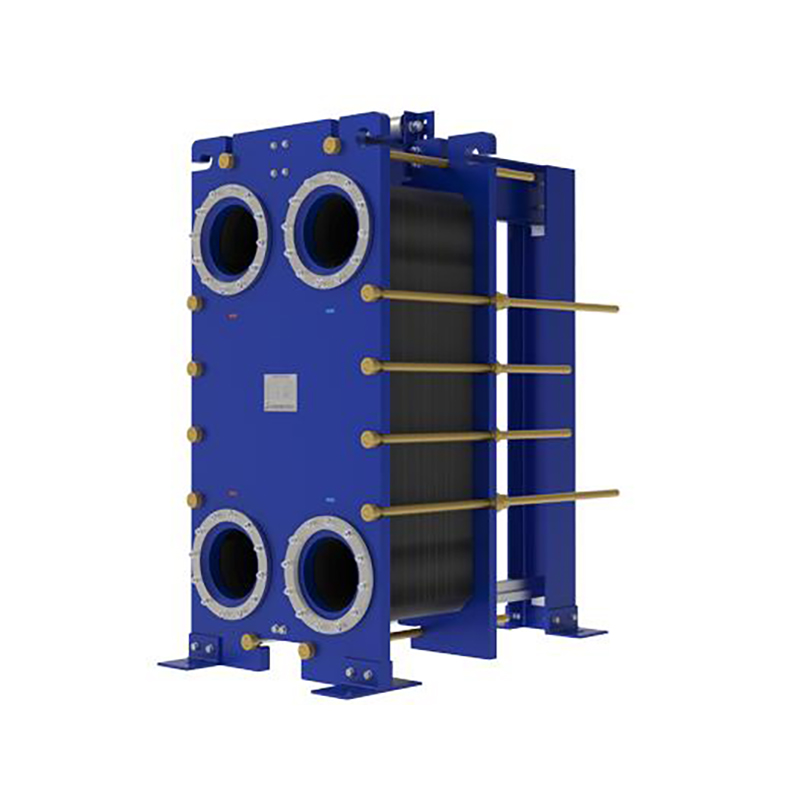

2.Plakalı ve Çerçeveli Isı EşanjörleriBu üniteler, akış yolları oluşturmak için bir dizi ince, oluklu metal plaka kullanır. Tasarımları yüksek türbülans yaratarak kompakt boyutta çok verimli bir ısı transferi sağlar. Bu da onları gıda, içecek ve ilaç endüstrilerinde popüler kılar.

·Contalıtipleri temizlik ve bakım için kolayca sökülebilme özelliğine sahiptir.

·Lehimlitipleri kalıcı olarak kapatılmış olup soğutma ve endüstriyel görevler için kompakt ve ekonomik bir çözüm sunar.

·Kaynaklıtürleri yüksek sıcaklıklara ve aşındırıcı malzemelere karşı maksimum dayanıklılık sağlar. Gelişmiş bir örnek iseHT-Bloc Kaynaklı Plakalı Isı EşanjörüPlakalı tasarımların yüksek verimliliğini, borulu modellerin yüksek basınç ve sıcaklık direnciyle birleştirir. Conta içermeyen yapısı, kritik uygulamalar için sağlam ve sızdırmaz bir performans sağlar. Bu tasarım, profesyonellerin ısı eşanjörü inovasyonunun neler başarabileceğini anlamalarına yardımcı olur.

3. Hava Soğutmalı Isı EşanjörleriBu eşanjörler, kanatlı borulardan akan bir akışkanı soğutmak için ortam havasını kullanır. Büyük bir fan, ısıyı dağıtmak için havayı borular boyunca iter veya yönlendirir. Kurak bölgeler veya ücra tesisler gibi suyun kıt veya pahalı olduğu yerlerde yaygındırlar. İlk yatırım maliyetleri daha yüksek olabilse de, minimum su kullanımı ve daha az bakım gerektirmeleri nedeniyle işletme maliyetleri genellikle daha düşüktür. Bunları petrokimya tesislerinde ve soğutma sistemlerinde bulabilirsiniz.

4. Spiral Isı EşanjörleriSpiral ısı eşanjörü, iki uzun metal plakanın merkezi bir çekirdek etrafında yuvarlanarak bir çift eş merkezli spiral kanal oluşturmasıyla üretilir. Bu benzersiz tasarım, çamur ve bulamaç gibi yüksek katı madde içeriğine sahip sıvıların işlenmesi için mükemmeldir, çünkü tek kanallı akış yolu kirlenmeyi azaltan bir kendi kendini temizleme etkisi yaratır. Son derece verimli ve kompakt olan bu eşanjörler, atık su arıtımı, madencilik ve kağıt üretiminde özel görevler üstlenir.

Isı Değiştiricilerin Önemi ve Riskleri



Isı değiştiricilerModern yaşamın temelini oluştururlar. Konfor sağlarlar, endüstriyel üretimi mümkün kılarlar ve verimliliği artırırlar. Ancak işlevleri, beraberinde getirdiği sorumlulukları da beraberinde getirir. Düzgün bakımı yapılan bir ünite, verimlilik ve güvenliğin bir örneğidir. İhmal edilen bir ünite ise önemli bir mali ve sağlık sorununa dönüşebilir. Hem faydalarını hem de risklerini anlamak, her sistem sahibi için çok önemlidir.

Enerji Verimliliği ve Maliyet Tasarrufu

Isı eşanjörleri enerji tasarrufunda ustadır. Aksi takdirde boşa gidecek olan termal enerjiyi yakalayıp yeniden kullanırlar. Bu işlem, yakıt tüketimini önemli ölçüde azaltır ve işletme maliyetlerini düşürür. Endüstriyel bir ortamda bu, gelen bir akışkanı önceden ısıtmak için egzoz akışından ısı geri kazanımı anlamına gelir. Konut ortamında ise her birim yakıttan en yüksek ısıyı elde etmek anlamına gelir.

Modern bir ısı eşanjörüne sahip yüksek verimli bir fırına geçiş yapmak önemli tasarruflar sağlar. Enerji Bakanlığı, ev sahiplerinin böyle bir geçişle ısınma faturalarını 'ye kadar azaltabileceğini bildiriyor. Uzun vadeli finansal faydaları ise daha da etkileyici.

Bu tasarruflar, verimli bir ısı değiştiricinin doğrudan her yıl daha düşük faturalara nasıl dönüştüğünün kanıtıdır.

Güvenlikte Kritik Rol

Verimliliğin ötesinde, ısı eşanjörleri sayısız uygulamada operasyonel güvenlikte hayati bir rol oynar. Sabit çalışma sıcaklıklarını koruyarak, ekipmanların aşırı ısınmasını ve felaketle sonuçlanacak şekilde arızalanmasını önlerler.

·Otomotiv Sistemleri:Bir arabanın radyatörü buna mükemmel bir örnektir. Motordan gelen yoğun ısıyı emmek için soğutma sıvısını dolaştırır. Radyatör daha sonra bu ısıyı çevredeki havaya aktarır. Bu sürekli döngü, motorun aşırı ısınmasını önleyerek aracın güvenilirliğini ve emniyetini sağlar.

·Kimyasal İşleme:Bu tesisler, reaksiyon sıcaklıklarını kontrol etmek, aşındırıcı malzemeleri yönetmek ve egzoz akışlarından gelen ısıyı yeniden kullanmak için ısı eşanjörlerine güvenir. Bu kontrol, proses kararlılığını korumak ve tehlikeli termal kaçakları önlemek için hayati önem taşır.

·Endüstriyel Üretim:Isı eşanjörleri, hidrolik yağı soğutur, fırın sıcaklıklarını yönetir ve enjeksiyon kalıplama gibi proseslerde hassas ısıtma döngülerini destekler. Bu sayede makineleri korur, ürün kalitesini garanti altına alır ve daha güvenli bir çalışma ortamı yaratır.

Her durumda ısı değiştirici, sistemlerin sorunsuz ve güvenli bir şekilde çalışmasını sağlamak için termal enerjiyi yöneten sessiz bir koruyucu görevi görür.

Hasarlı Bir Isı Eşanjörünün Belirtileri

Bir ısı eşanjörü tamamen arızalanmadan önce genellikle uyarı sinyalleri verir. Bu göstergeleri fark etmek, tehlikeli bir durumu önlemenin anahtarıdır. Ev sahipleri ve tesis yöneticileri, sistemlerinin işleyişindeki herhangi bir değişikliğe karşı dikkatli olmalıdır.

İşitsel İpuçları 👂Garip sesler genellikle metal geriliminin bir işaretidir. Çatlak bir bileşenin genleşmesi ve büzülmesi, sistem açılıp kapandığında farklı sesler çıkarabilir.

·Çıngırak Sesleri:Bunlar, boruların yanma odasına bağlandığı yerde çatlak oluşması ve bir parçanın gevşemesine neden olması durumunda meydana gelebilir.

·Çatlama veya çarpma sesleri:Yüksek sesli çarpma sesleri, eşanjörün metal duvarlarının bir çatlak nedeniyle esnediğini gösterebilir. Bu sesler genellikle zamanla kötüleşir.

Görsel Göstergeler 👀Görsel bir inceleme, fiziksel hasarı ortaya çıkarabilir. Kazanınızın veya fırınınızın yakınında aşağıdaki belirtileri arayın:

·Ünite yüzeyinde gözle görülür çatlaklar veya kırıklar.

·Metali zayıflatan önemli paslanma veya korozyon.

· Brülörlerin etrafında is veya siyah karbon birikmesi, yanmanın tamamlanmadığını gösterir.

· Ünitenin etrafındaki zeminde su birikmesi.

Operasyonel Değişiklikler 🔥Fırın alevinin davranışı kritik bir teşhis aracıdır.

Sağlıklı bir gazlı fırın, sabit ve mavi bir alev üretmelidir. Renk veya davranışta meydana gelen bir değişiklik, büyük bir tehlike işaretidir. Sarı veya titrek bir alev, yanma sürecinin dengesiz olduğunu gösterir; bu, bir çatlaktan kaynaklanan ve hazneye fazla hava çekilmesiyle ortaya çıkabilir.

Çatlak Bir Ünitenin Tehlikeleri

Isı eşanjöründeki bir çatlak, basit bir mekanik sorundan çok daha fazlasıdır; ciddi bir güvenlik tehlikesidir. Cihazın temel işlevi, solunabilir havayı zehirli yanma gazlarından ayırmaktır. Çatlak bu bariyeri yok eder. Bu arıza, karbon monoksit (CO), kükürt dioksit ve nitröz oksit gibi zararlı yan ürünlerin kapalı yanma odasından sızmasına ve evinizde veya tesisinizde dolaşan havaya karışmasına neden olur.

Karbon monoksit, kokusuz, renksiz ve tatsız, oldukça zehirli bir gazdır. Maruziyet ciddi sağlık sorunlarına yol açabilir ve ısı eşanjörü arızasının ne anlama geldiğini anlamak kritik önem taşır. Bebekler, yaşlılar ve kalp rahatsızlığı olanlar gibi savunmasız bireyler daha da büyük risk altındadır.

CO zehirlenmesinin ötesinde, bu sızıntılar iç mekan hava kalitesini düşürüyor, alerji, astım ve diğer solunum yolu problemlerini tetikleyebilen kirleticilerin dolaşmasına neden oluyor.

Profesyonel Bakıma İhtiyaç

Isı eşanjörleri uzun ömürlü olacak şekilde üretilir ve birçok üretici 20 yıl, hatta ömür boyu garanti sunar. Ancak, ömürleri büyük ölçüde doğru bakıma bağlıdır. Kötü montaj, nem kaynaklı korozyon veya hava filtresi değişimlerinin ihmal edilmesi gibi faktörler, ünitenin genellikle 15 yıl içinde erken arızalanmasına neden olabilir.

Riskler çok yüksek olduğundan, profesyonel inceleme isteğe bağlı değildir. Eğitimli bir teknisyen, basit bir görsel taramanın çok ötesine geçen bir dizi ayrıntılı kontrol gerçekleştirir.

1.Görsel ve İç Muayene:Bir teknisyen dış cepheyi pas ve çatlaklar açısından inceler ve boroskop gibi aletler kullanarak iç duvarları metal yorgunluğu açısından inceler.

2.İşletme Kontrolleri:Üfleyici devreye girdiğinde brülör alevinin renginin değişmesini veya alevin yayılmasını kontrol ederler.

3.Yanma Analizi:Özel ekipmanlar kullanılarak bacadaki karbon monoksit gibi gaz seviyeleri ölçülerek yanmanın tam ve güvenli olması sağlanır.

4.Emniyet Anahtarı Denetimi:Yüksek limit anahtarı da dahil olmak üzere tüm güvenlik kontrollerini test ederek bunların doğru şekilde çalıştığını teyit ederler ve acil bir durumda sistemi kapatırlar.

5.Sistem Genelinde İnceleme:Muayene, hava filtrelerinin, yoğuşma tahliye hatlarının ve havalandırma sistemlerinin tıkanıklık veya aşınma açısından kontrol edilmesini içerir.

Bir ısı eşanjörünün verimli, güvenli ve öngörülen kullanım ömrü boyunca çalışmasını sağlamanın tek yolu, düzenli ve profesyonel bakımdır.

Isı eşanjörü, sayısız sistemde verimli termal yönetim için hayati bir bileşendir. Doğru çalışması önemli ölçüde enerji tasarrufu sağlar ve en önemlisi, karbon monoksit gibi tehlikeli yan ürünlere karşı koruma sağlar.

Düzenli profesyonel bakım vazgeçilmezdir. Tehlikeli arızaları önler, sistemin uzun ömürlü ve güvenli çalışmasını sağlar.

SSS

Isı değiştiricinin temel işlevi nedir?

Aısı değiştiriciİki ortam arasında termal enerji aktarımı yapar. Bu aktarımı, ortamların karışmasına izin vermeden gerçekleştirir ve böylece verimli ve güvenli ısıtma veya soğutma işlemleri sağlar.

Tipik bir fırın ısı eşanjörü ne kadar dayanır?

Bir fırın ısı eşanjörü, uygun bakımla 20 yıldan fazla dayanabilir. Korozyon veya çalışma gerilimi gibi sorunlardan kaynaklanan erken arızaları önlemek için düzenli profesyonel bakım şarttır.

Çatlak bir ısı eşanjörü neden tehlikelidir?

Çatlak, karbon monoksit gibi zehirli yanma gazlarının solunabilir havaya sızmasına neden olur. Bu kirlenme ciddi bir sağlık tehlikesi yaratır ve iç mekan hava kalitesini düşürür.
