Plakalı Isı Eşanjörü Nasıl Seçilir

Plakalı Isı Eşanjörlerini Anlamak

Plakalı Isı Eşanjörleri (PHE'ler), iki akışkan arasında doğrudan temas olmadan verimli ısı transferini kolaylaştıran, termal yönetim sistemlerinin temel bileşenleridir. Bir dizi ince, oluklu metal plakadan oluşan bu eşanjörler, sıcak ve soğuk akışkanlar için alternatif kanallar oluşturarak ısı değişimi için yüzey alanını en üst düzeye çıkarır. Bu tasarım, termal verimliliği artırmanın yanı sıra kompakt bir yapı sağlayarak, PHE'leri alanın kısıtlı olduğu uygulamalar için ideal hale getirir.

Plakalı Isı Eşanjörlerinin Çeşitleri ve Uygulamaları

Endüstriyel Plakalı Isı Eşanjörleri, her biri belirli operasyonel ihtiyaçlara göre tasarlanmış, yapı ve montaj yöntemlerine göre kategorilere ayrılır:

Contalı Plakalı Isı Eşanjörleri:Elastomer contalarla kapatılmış bu plakalar, temizlik ve bakım için kolayca sökülüp takılabilir. Gıda işleme ve HVAC sistemleri gibi endüstrilerde yaygın olarak kullanılan bu ürünler, kapasite ayarlamalarında esneklik sunar.

Kaynaklı Plakalı Isı Eşanjörleri: Bu ünitelerde, plakalar birbirine kaynaklanarak, kimyasal işleme ve enerji santralleri gibi agresif akışkanların ve yüksek sıcaklık uygulamalarının taşınmasına uygun, hermetik olarak kapatılmış bir sistem elde edilir.

Baskılı Devre Isı Eşanjörü: Baskılı devre ısı eşanjörü (PCHE), zorlu koşullar altında akışkanlar arasında ısı transferi için tasarlanmış kompakt ve yüksek verimli bir cihazdır. Genellikle paslanmaz çelik veya diğer korozyona dayanıklı alaşımlar gibi metal plakalara kimyasal olarak karmaşık mikrokanallar aşındırılarak ve ardından difüzyonla birleştirilerek katı bir blok haline getirilerek üretilen PCHE'ler, minimum ayak iziyle olağanüstü termal performans sağlar.

Her tip farklı uygulamalara hizmet eder ve seçim, akışkan türü, çalışma koşulları ve bakım hususları gibi faktörlere bağlıdır.

Plakalı Isı Eşanjörü Nasıl Çalışır?

Plakalı eşanjörlerin çalışma prensibi, sıcak ve soğuk akışkanların dönüşümlü olarak aktığı çok sayıda ince kanalın oluşturulmasına dayanır. Bu akışkanlar eşanjörden geçerken, ısı metal plakalar aracılığıyla daha sıcak akışkandan daha soğuk akışkana aktarılır. Plakaların oluklu yapısı türbülansa neden olarak ısı transfer verimliliğini artırır ve kirlenme olasılığını azaltır. Bu tasarım, kompakt ve hafif bir yapıyı korurken yüksek bir ısı transfer katsayısı sağlar.

Operasyonel Gereksinimlerinizi Değerlendirme

Uygun bir seçimPlakalı Isı Eşanjörüsisteminizin operasyonel parametrelerinin kapsamlı bir şekilde değerlendirilmesini gerektirir:

- Sıcaklık, Basınç ve Akış

Sisteminizin maksimum ve minimum sıcaklıklarını, basınç değerlerini ve akış hızlarını anlamak çok önemlidir. Bu parametreler, PHE'nin güvenli ve verimli çalışmasını sağlamak için tasarım özelliklerini ve malzeme seçimini belirler.

- Uygulama İhtiyaçlarını ve Süreç Özelliklerini Eşleştirme

İlgili akışkanların viskozitesi, aşındırıcılığı ve partikül içeriği de dahil olmak üzere doğasını göz önünde bulundurun. Ayrıca, istenen termal performansı ve uyulması gereken sektöre özgü standartları veya düzenlemeleri değerlendirin.

Malzeme ve Tasarım Seçimi

Malzeme seçimi ve tasarım konfigürasyonları, plakalı ısı değiştiricinin performansını ve ömrünü önemli ölçüde etkiler:

Plaka Konfigürasyonları ve Yapı Seçenekleri

Olukların açısı ve derinliği de dahil olmak üzere plakaların geometrisi, ısı transfer hızını ve basınç düşüşünü etkiler. Uygun bir konfigürasyonun seçilmesi, termal verimliliği kabul edilebilir basınç kayıplarıyla dengeler.

Malzeme Seçimi

Paslanmaz Çelik PHE,Titanyum plakalı ısı eşanjörüve Diğer Alaşımlar

Korozyonu önlemek ve dayanıklılığı sağlamak için malzemenin akışkanlarla uyumluluğu son derece önemlidir. Paslanmaz çelik, mukavemeti ve korozyon direnci nedeniyle yaygın olarak kullanılırken, titanyum üstün direnci nedeniyle yüksek korozif ortamlarda tercih edilir.

Contalı, Kaynaklı ve Baskılı Devre Isı Eşanjörleri

Contalı ve kaynaklı konstrüksiyonlar arasındaki karar, bakım kolaylığı, çalışma basıncı ve sıcaklığı ve akışkan uyumluluğu gibi faktörlere bağlıdır.

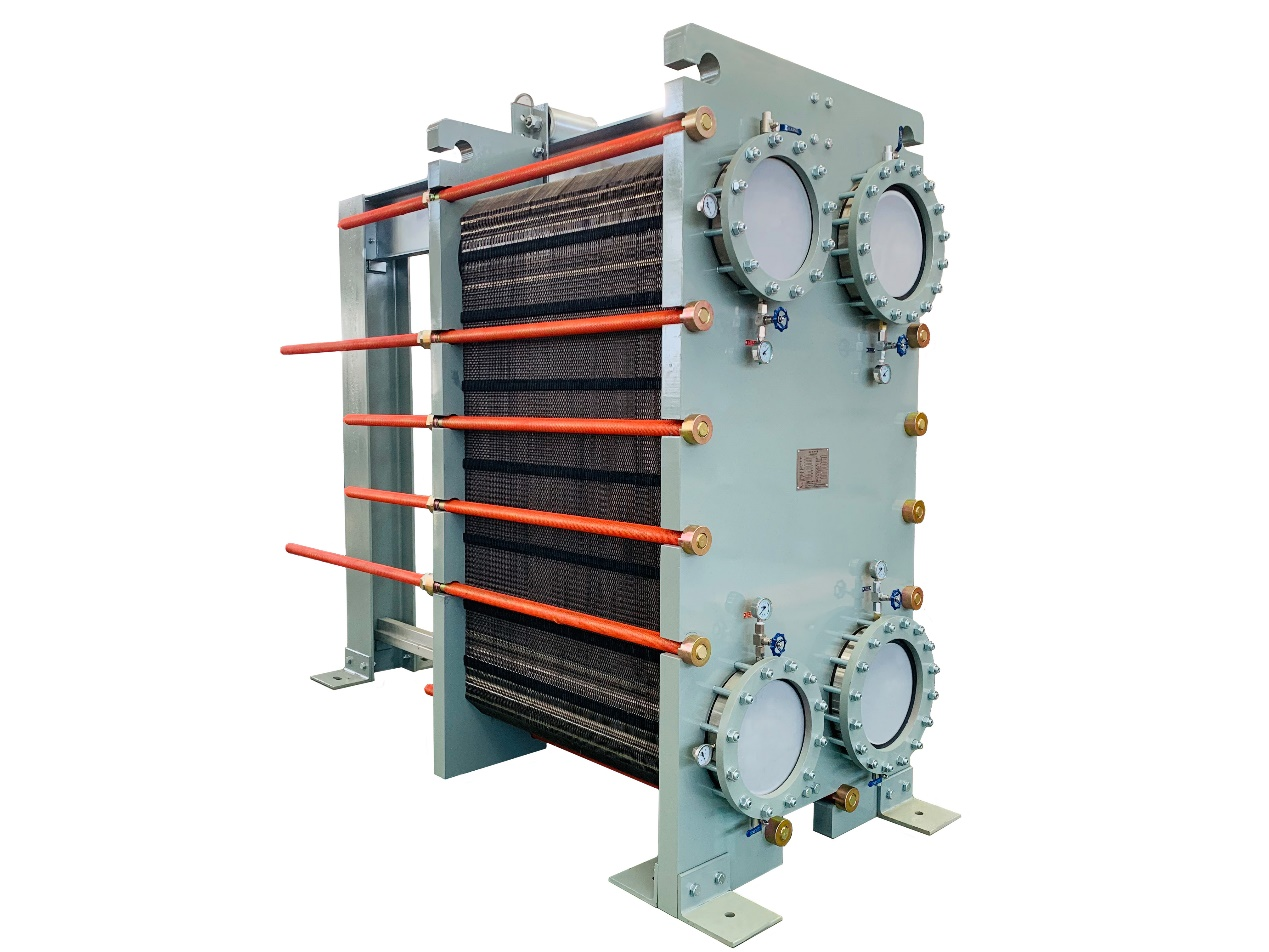

Contalı Plakalı Isı Eşanjörleri:

Verimlilikleri, kompakt tasarımları ve çok yönlülükleri sayesinde birçok sektörde yaygın olarak kullanılmaktadırlar. HVAC sistemleri, kimyasal işleme, gıda ve içecek üretimi ve enerji üretimi gibi uygulamalarda kritik bir rol oynarlar. Enerji tüketimini ve işletme maliyetlerini azaltarak, plakalı ısı eşanjörleri endüstriyel verimliliği ve sürdürülebilirliği önemli ölçüde artırarak modern endüstriyel operasyonlarda vazgeçilmez hale getirir.

Contalı PHE genellikle aşağıdaki gibi düşük çalışma basıncı ve sıcaklıklarında kullanılır:

-Enerji Endüstrisi

-Metalurji Endüstrisi

-Gıda Endüstrisi

-Çevre Koruma

Kaynaklı Plakalı Isı Eşanjörü：

Endüstriyel termal çözümlerde dönüştürücü bir yenilik olan HT-Bloc Kaynaklı Plakalı Isı Eşanjörleri, patentli modüler mimarisi ve çoklu proses uyumluluğu sayesinde sistem optimizasyonunu yeniden tanımlıyor. Bu derinlemesine teknik analiz, kompakt plaka-kabuk konfigürasyonlarının ardındaki mühendislik prensiplerini inceliyor. Mevcut endüstriyel uygulamalar, verimlilikleri ve çok yönlülükleri nedeniyle çeşitli sektörlere yayılıyor.

Kaynaklı PHEyüksek çalışma basıncı ve sıcaklıklarında yaygın olarak kullanılır, örneğin:

-Petrol ve Gaz Endüstrisi

-Açık Deniz Endüstrisi

-Yeni Enerji Endüstrisi

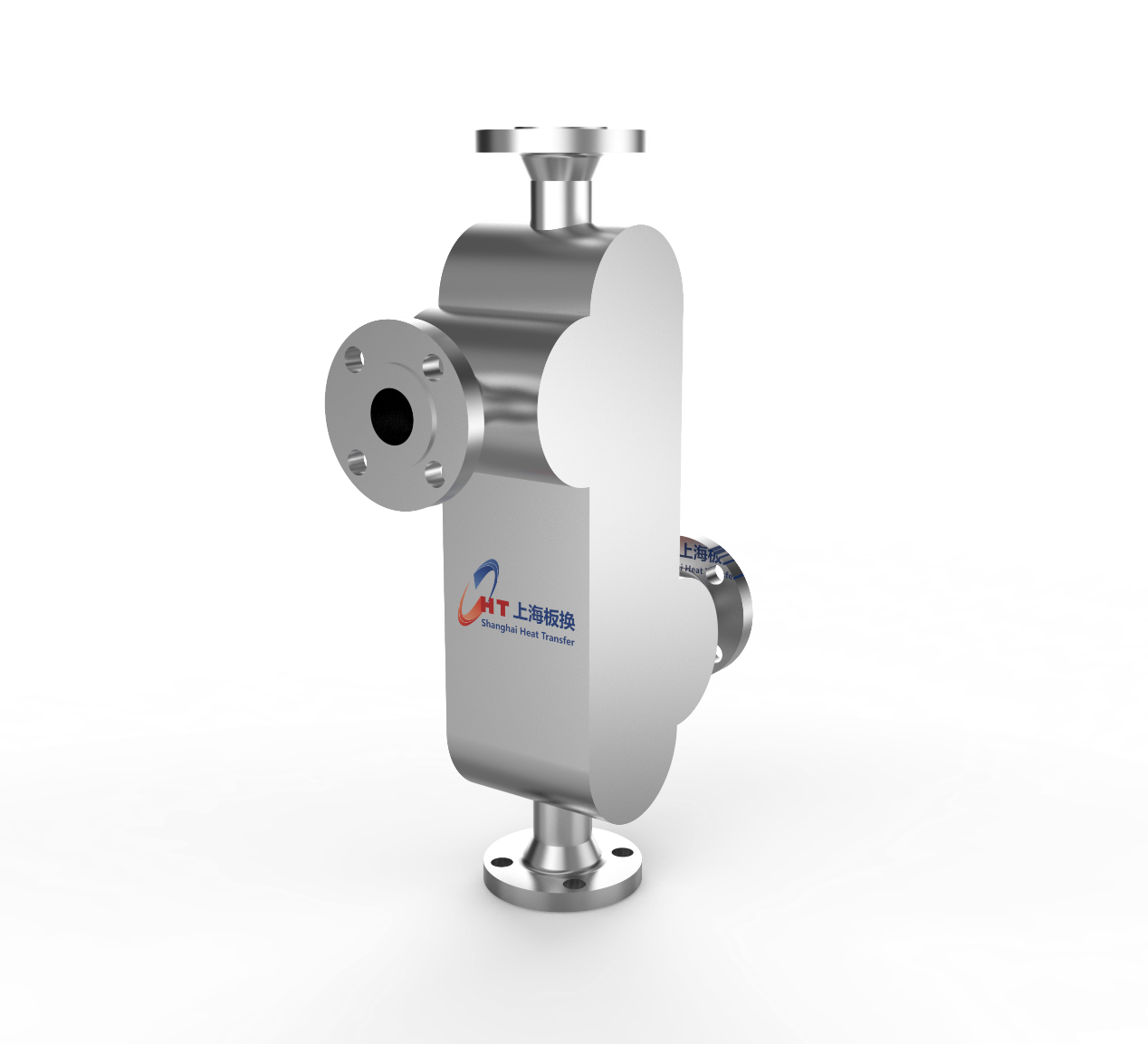

Baskılı devre ısı değiştirici：

Baskılı Devre Isı Eşanjörleri (PCHEs) doğal gaz işleme endüstrisinde, özellikle verimli ısı transferi, kompakt tasarım ve yüksek basınç ve sıcaklığa dayanıklılık gerektiren proseslerde yaygın olarak kullanılmaktadır. Yüksek ısıl verimleri, yerden tasarruf sağlayan yapıları ve aşırı koşullara dayanıklılıkları, onları bu sektörde kritik bir bileşen haline getirmektedir.

Baskılı devre ısı eşanjörleri, aşağıdaki gibi alan ihtiyacının yüksek olduğu endüstrilerde kullanılır:

-Açık deniz petrol ve gaz endüstrisi

- LNG endüstrisi

Basınç Düşüşü ve Akış Dağılımı

Bir işletmenin verimli çalışmasıPlakalı Tip Isı Eşanjörübasınç düşüşü ve akış dağılımından etkilenir:

Basınç düşüşü, akışkanın eşanjörden geçerken basınçta meydana gelen azalmayı ifade eder. Etkili bir ısı transferi sağlamak için belirli bir basınç düşüşü gerekli olsa da, aşırı basınç kayıpları enerji tüketiminin artmasına ve sistem performansının düşmesine neden olabilir.

Tüm kanallarda eşit akış dağılımı, tutarlı termal performans sağlar ve kirlenme riskini en aza indirir. Yanlış dağıtım, bazı kanalların diğerlerinden daha fazla akış taşımasına neden olarak verimsizliklere ve potansiyel hasara yol açabilir.

Uzun Vadeli Başarı İçin Kurulum, Bakım ve Uzman İpuçları

Doğru kurulum, herhangi bir sistemin uzun ömürlülüğünün temel taşıdır. İster endüstriyel makineler, ister HVAC sistemleri veya akıllı ev teknolojisi kurulumu olsun, üretici yönergelerine uymak ve sertifikalı profesyonellerden yararlanmak, optimum performans ve güvenliği sağlar. Yanlış kurulum, verimsizliğe, sık arızalara ve hatta tehlikelere yol açabilir.

Düzenli bakım da aynı derecede önemlidir. Planlı denetimler, temizlik, yağlama ve yazılım güncellemeleri aşınma ve yıpranmayı önler, enerji tüketimini azaltır ve ekipman ömrünü uzatır. Proaktif bakım, beklenmedik arıza sürelerini ve maliyetli onarımları en aza indirerek verimliliği korur.

Uzun vadeli başarı için uzmanlar şunları öneriyor:

‌Belgeleme‌: Kurulumların, onarımların ve bakım faaliyetlerinin ayrıntılı kayıtlarını tutun.

Eğitim: Personelin operasyonel protokolleri ve sorun giderme temellerini anladığından emin olun.

Önleyici tedbirler: Kaliteli parçalar kullanın, performans ölçümlerini izleyin ve küçük sorunları büyümeden önce giderin.

Teknoloji entegrasyonu: Gerçek zamanlı izleme için IoT sensörlerinden veya öngörücü analizlerden yararlanın.

İşletmeler ve ev sahipleri, kurulumda hassasiyete, bakımda tutarlılığa öncelik vererek ve uzman stratejileri benimseyerek, önümüzdeki yıllarda güvenilirlik, maliyet etkinliği ve sürdürülebilir performans elde edebilirler.

Saygın Bir Üretici veya Tedarikçi Nasıl Seçilir?

Kalite ve güvenilirliğiyle bilinen bir üretici veya tedarikçiyle ortaklık kurmak, iyi tasarlanmış ürünlere ve kapsamlı destek hizmetlerine erişimi garanti eder.

İleri mühendislik ve üretim teknolojisi, kapsamlı ısı eşanjörü uzmanlığı ve zengin servis deneyimleri ile SHPHE, petrol ve gaz, kimya, enerji santrali, biyoenerji, metalurji, denizcilik, HVAC, mekanik üretim, kağıt ve kağıt hamuru, çelik vb. sektörlerdeki dünya çapındaki çeşitli müşterilere kaliteli plakalı ısı eşanjörleri tedarik etmeye kendini adamıştır.

SHPHESürekli teknolojik yeniliklerle sektörün ilerlemesini desteklemeye kararlıdır. Yurt içi ve yurt dışındaki lider şirketlerle ortaklık kuran SHPHE, hem Çin'de hem de uluslararası alanda ısı eşanjörü sektöründe yüksek kaliteli çözümler sunan birinci sınıf bir tedarikçi olmayı hedeflemektedir.

Isı Eşanjör Sisteminizi Ne Zaman Değiştirmeli veya Yükseltmelisiniz?

Düzenli performans değerlendirmeleri, bozulma veya verimsizlik belirtilerini tespit edebilir. Bakım maliyetleri arttığında veya teknolojik gelişmeler performansta önemli iyileştirmeler sağladığında, ısı eşanjörünün yükseltilmesi veya değiştirilmesi gerekebilir.

Shanghai Heat Transfer Equipment Co., Ltd. plakalı ısı eşanjörleri ve komple ısı transfer sistemlerinin tasarımı, üretimi, montajı ve servisi konusunda uzmanlaşmıştır.

Daha fazla danışmanlık ve tartışmaya ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.bize Ulaşın.
