Isı Eşanjörü Plakası Endüstrinin Bilinmeyen Kahramanı mı?

Bir Isı Eşanjörü Plakasını Kahraman Yapan Nedir?

Her kahramanın temel bir görevi ve benzersiz bir süper gücü vardır.ısı değiştirici plakasıFarklı değil. Etkinliği, temel amacı ve mükemmel fiziksel tasarımının birleşiminden geliyor. Bu basit bileşen, görevini inanılmaz bir verimlilikle yerine getirerek onu gerçek bir endüstri şampiyonu yapıyor 🦸.

Misyon: Hassas Isı Transferi

Bir ısı eşanjörü plakasının temel görevi termal enerjiyi yönetmektir. Sıcak bir akışkandan daha soğuk bir akışkana ısı transferini kolaylaştırır. İki akışkan ince metal plakanın zıt taraflarından akar. Asla karışmazlar. Plaka, ısının içinden sorunsuz bir şekilde geçmesine izin veren yüksek iletkenliğe sahip bir bariyer görevi görür.

Bu işlem son derece hassas bir işlemdir. Birçok sektörde, birkaç derecelik bir sapma bile ürünü bozabilir veya güvenlik tehlikesi yaratabilir. Plakanın tasarımı, kontrollü ve öngörülebilir bir ısı transferi sağlar.

Hassasiyet Neden Önemlidir?Hassas sıcaklık kontrolü yalnızca verimlilikle ilgili değil, aynı zamanda güvenilirlik ve emniyetle de ilgilidir. Gıdaların doğru şekilde pastörize edilmesini, kimyasal reaksiyonların istikrarlı koşullar altında gerçekleşmesini ve binaların konforlu sıcaklıklarda kalmasını garanti eder.

Süper Güç: Yüzey Alanını Maksimize Etmek

Plakanın gerçek süper gücü, aldatıcı derecede basit tasarımında yatıyor. Sadece düz bir metal levha değil. Her plaka, genellikle şevron veya balıksırtı desenine benzeyen oluklu bir desen halinde presleniyor. Bu akıllı mühendislik, iki kritik hedefi gerçekleştiriyor.

Öncelikle, çok dar bir alanda ısı transferi için kullanılabilir yüzey alanını önemli ölçüde artırır. Daha fazla yüzey alanı, doğrudan daha hızlı ve daha eksiksiz bir ısı değişimi anlamına gelir.

İkincisi, akışkanlar plaka boyunca akarken desen türbülans yaratır. Bu türbülans, akışkanın karışmasını sağlayarak plaka yüzeyinde durgun bir tabaka oluşmasını engeller. Bu sayede daha fazla akışkan plaka ile temas ederek transfer verimliliği daha da artar.

İşte basit bir karşılaştırma:

Maksimum yüzey alanı ve indüklenen türbülansın bu kombinasyonu, plakalı ısı değiştiricilerin küçük bir ayak izini korurken üstün performans elde etmesini sağlar.

Kahramanın Anatomisi: Tabak Çeşitleri

Tüm kahramanlar aynı kostümü giymez. Plakalı ısı eşanjörleri, her biri belirli operasyonel ihtiyaçlara göre tasarlanmış çeşitli tasarımlarda gelir. Üç ana tip olan contalı, lehimli ve kaynaklı olmak üzere her biri benzersiz bir esneklik, dayanıklılık ve performans kombinasyonu sunar.

Contalı Plakalı Isı Eşanjörleri

Bu, en uyarlanabilir tasarımdır. Contalı bir ünite, bir çerçeve içinde birbirine tutturulmuş bir dizi bağımsız plakadan oluşur. Kauçuk contalar her bir ısı eşanjörü plakasını sızdırmaz hale getirir ve akışkan akışını yönlendirir. Bu yapı iki önemli avantaj sağlar:

·Esneklik:Teknisyenler ünitenin kapasitesini değiştirmek için plakaları kolayca ekleyebilir veya çıkarabilirler.

·Servis kolaylığı:Ünite kolay temizlik ve inceleme için açılabilir, bu da bakımı kolaylaştırır.

Bu tasarım, sık temizlik gerektiren gıda ve içecek gibi sektörler için idealdir.

Lehimli Plakalı Isı Eşanjörleri

Lehimli plakalı ısı eşanjörleri (BPHE'ler), kompakt ve verimli bir çözüm sunar. BPHE'de, paslanmaz çelik plakalardan oluşan bir istif, yüksek sıcaklıklı bir fırında bakır veya nikel lehim malzemesi kullanılarak birleştirilir. Bu işlem, conta veya ağır bir çerçeveye ihtiyaç duymadan kalıcı olarak sızdırmaz, güçlü bir ünite oluşturur. Yüksek termal verimlilikleri ve sızdırmaz tasarımları, onları soğutma, klima ve konut ısıtma sistemleri için popüler bir seçenek haline getirir.

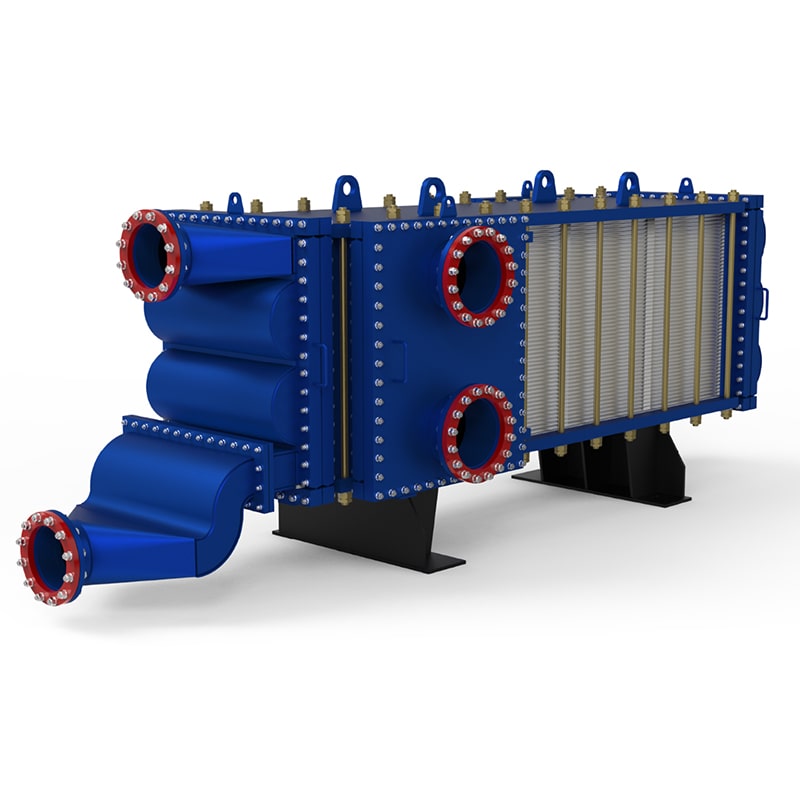

Kaynaklı Plakalı Isı Eşanjörleri

Kaynaklı üniteler, zorlu koşullar için en üst düzey dayanıklılığı sağlar. Bu eşanjörlerdeki plakalar kaynaklanarak bir araya getirilmiştir ve inanılmaz derecede sağlam ve güvenli bir montaj sağlar. Bu tasarım, agresif kimyasallara maruz kaldığında veya çok yüksek sıcaklıklarda zayıf bir nokta olabilen conta ihtiyacını ortadan kaldırır.

Zorlu İşler İçin ÜretildiKaynaklı plakalı ısı eşanjörleri zorlu uygulamalarda mükemmel performans gösterir. Kimyasal işleme, petrol ve gaz ile enerji üretim endüstrilerinde bulunan yüksek basınç ve sıcaklıklarla başa çıkabilirler.

Bu Kahramanın Faaliyet Gösterdiği Yerler: Önemli Sektörler



Bu kahraman, kritik sektörlerden oluşan geniş bir alanda görevini yerine getiriyor. Sıcaklığı hassas bir şekilde kontrol edebilme yeteneği onu vazgeçilmez kılıyor. Endüstriler, güvenlik, verimlilik ve kalite için bu teknolojiye güveniyor ve geniş kapsamlı etkisini kanıtlıyor.

Yiyecek ve İçecek: Güvenlik ve Kalitenin Sağlanması

Gıda ve içecek sektörü kamu güvenliği açısından hassas sıcaklık kontrolüne bağımlıdır.Plakalı ısı eşanjörleriPastörizasyon ve sterilizasyon gibi işlemler için olmazsa olmazdır. Süt, meyve suyu ve bira gibi ürünleri hızla ısıtır ve soğuturlar. Bu hızlı ısıl işlem, ürünün tadına veya besin değerine zarar vermeden zararlı bakterileri öldürür. Başlıca uygulama alanları şunlardır:

·Süt Pastörizasyonu

·Meyve Suyu Sterilizasyonu

·Bira Fabrikası Şırası Soğutma

·Yoğurt Üretimi

HVAC ve Soğutma: Konfor Sunuyor

Modern binalar, bu teknoloji sayesinde konforlu iç mekan iklimlerine kavuşuyor. HVAC sistemlerinde, plakalı üniteler su devreleri arasında ısıyı verimli bir şekilde aktararak kışın ısıtma, yazın ise soğutma sağlar. Soğutma sistemleri de bunları buharlaştırıcı ve kondenser olarak kullanır. Kompakt boyutları ve yüksek verimlilikleri, enerji tüketimini azaltmaya yardımcı olarak sürdürülebilir bir konfor sunar.

Kimyasal İşleme: Kritik Reaksiyonların Etkinleştirilmesi

Kimya endüstrisi, uçucu maddeler ve güçlü reaksiyonlarla uğraşır. Sıcaklık kontrolü, güvenlik ve proses sürdürülebilirliğiyle ilgilidir. Plakalı ısı eşanjörleri, kimyasal reaksiyonlar sırasında oluşan yoğun ısıyı yönetir. Dengeli koşullar sağlayarak tehlikeli sıcaklık artışlarını önlerler.

Bu üniteler, kimya tesislerinin proseslerini güvenli ve verimli bir şekilde yürütmesini sağlar. Sağlam tasarımları, agresif sıvılara ve yüksek basınçlara dayanıklıdır ve bu da onları bu zorlu alanda güvenilir bir bileşen haline getirir.

Güç Üretimi: Tesis Üretimini Artırmak

Enerji santralleri verimli bir şekilde çalışabilmek için muazzam miktarda ısıyı yönetmek zorundadır. Plakalı ısı eşanjörleri, türbin yağı ve jeneratör sistemleri gibi kritik ekipmanları soğutur. Ayrıca atık ısı geri kazanımında da rol oynarlar. Bu fazla termal enerjinin yakalanması, santralin genel verimini artırır ve çevresel ayak izini azaltır.

Kahramanın Araç Seti: Plakalar Neden Daha İyi Performans Gösteriyor?

Her kahramanın kendisine avantaj sağlayan bir araç seti vardır.plakalı ısı eşanjörü'nin araç seti, borulu eşanjörler gibi eski ve daha hantal teknolojilere kıyasla onu üstün kılan avantajlar içeriyor. Bu avantajlar, endüstrilerin en kritik termal yönetim görevleri için giderek daha fazla plaka tercih etmesini açıklıyor. Verimlilik, boyut ve servis kolaylığının birleşimi, rakipsiz bir değer önerisi yaratıyor.

Üstün Termal Verimlilik

Plakalı ısı eşanjörleri olağanüstü termal performansa sahiptir. Oluklu plakaları, küçük bir hacimde geniş bir yüzey alanı oluşturur. Bu tasarım aynı zamanda türbülanslı akışı da destekler. Türbülans, akışkanın sürekli karışmasını sağlayarak, daha fazla akışkanın plaka yüzeyine temas etmesini ve böylece hızlı ısı transferini sağlar.

Bu yüksek verimlilik, somut sonuçlar sağlar. Plakalı üniteler, iki akışkan arasında çok küçük bir sıcaklık farkıyla ısı transferi yapabilir. Yakın sıcaklık yaklaşımı olarak bilinen bu özellik, hassas kontrol gerektiren prosesler için hayati önem taşır.

Verimlilik Avantajı📈 Üstün verimlilik, bir sıvıyı ısıtmak veya soğutmak için daha az enerjiye ihtiyaç duyulması anlamına gelir. Bu, doğrudan işletme maliyetlerini düşürür ve bir tesisin karbon ayak izini azaltır. Süreçlerin daha hızlı ve daha verimli çalışmasını sağlayarak, çıktıyı en üst düzeye çıkarırken atığı en aza indirir.

Kompakt ve Uyarlanabilir Tasarım

Alan, her endüstriyel tesiste değerli bir unsurdur. Plakalı ısı eşanjörleri, kompakt yapılarıyla önemli bir avantaj sunar. Bir plakalı ünite, çok daha büyük ve ağır bir borulu eşanjörle aynı ısı kapasitesini sağlayabilir. Bu boyut farkı, değerli zemin alanından tasarruf sağlar ve kurulumu kolaylaştırır.

Tasarımı da son derece uyarlanabilir. Contalı modeller, mühendislerin ünitenin kapasitesini ayarlamak için plaka ekleyip çıkarmasına olanak tanır. Bu esneklik, değişen üretim taleplerine sahip tesisler için paha biçilmezdir. Tek bir ünite, komple bir değişime ihtiyaç duymadan yeni proses gereksinimlerini karşılayacak şekilde değiştirilebilir.

Kolay Bakım ve Azaltılmış Kesinti Süresi

Arıza süresi, her endüstriyel işletmede büyük bir masraftır. Contalı ısı eşanjörü plakalı ünitenin tasarımı, basitleştirilmiş bakım sayesinde bu maliyeti en aza indirir. Teknisyenler, gövde cıvatalarını gevşeterek üniteyi hızla açabilirler. Bu, her bir plakaya muayene, temizlik veya conta değişimi için anında erişim sağlar.

Bu süreç birkaç önemli fayda sunmaktadır:

·Hızlı Servis:Temizlik ve bakım, borulu üniteler için gereken sürenin çok daha kısa bir kısmında tamamlanır.

·Özel Araçlar Yok:Çoğu bakım standart aletlerle yapılabilir, böylece uzman yüklenicilere olan bağımlılık azalır.

·Kapsamlı Temizlik:Görsel inceleme, tüm yüzeylerin tamamen temiz olduğundan emin olunmasını ve ünitenin optimum performansa geri dönmesini sağlar.

Bu servis kolaylığı, daha az kesinti ve daha düşük işçilik maliyetleri anlamına gelir. Tesisler daha hızlı bir şekilde tam kapasiteyle çalışmaya başlayabilir, bu da üretkenliği ve kârlılığı en üst düzeye çıkarır.

Kanıtlar, ısı eşanjörü plakasının endüstriyel bir kahraman olduğunu doğruluyor. Bu bileşen, verimliliği en üst düzeye çıkarır, güvenliği sağlar ve hayati önem taşıyan endüstriler için maliyetleri düşürür. Sessiz çalışır, ancak etkisi dünya çapında kullandığımız ürünlerde ve her gün tükettiğimiz enerjide hissedilir.

SSS

Isı değiştirici plaka nasıl çalışır?

İki akışkan arasında, birbirine karışmadan ısı transferi sağlar. Akışkanlar, ince bir metal plakanın zıt taraflarından akar. Bu tasarım, termal enerjinin verimli bir şekilde geçmesini sağlar.

Plakalı ve borulu eşanjörler arasındaki temel fark nedir?

Plakalı eşanjörler, kompakt bir ünitede geniş bir yüzey alanı için oluklu plakalar kullanır. Borulu eşanjörler ise büyük bir kap içinde borular kullanır, bu da onları çok daha hacimli ve ağır hale getirir.

Contalı plakaların bakımı neden kolaydır?

Teknisyenler, her plakaya erişmek için üniteyi kolayca açabilir. Bu tasarım, hızlı inceleme ve temizlik olanağı sağlar. Operasyonel arıza süresini en aza indirmeye yardımcı olur ve servis prosedürlerini basitleştirir.
