Modern Endüstriler için Plakalı Isı Eşanjörü Katalogları

Bir mühendis doğru ısı eşanjörünü seçerken önemli bir zorlukla karşı karşıyadır.plakalı eşanjör kataloğuBu görev için temel mühendislik aracı olarak hizmet verir. Mühendislerin, modern endüstrilerdeki zorlu uygulamalara özel ısı eşanjörü tiplerini eşleştirmelerine yardımcı olur.

Isıtma, Havalandırma ve Gıda İşleme için Plakalı Isı Eşanjörü Kataloğu Kullanımı

HVAC ve gıda işleme sektörlerindeki mühendisler, hem performans hem de uyumluluk taleplerini karşılamak için belirli ısı eşanjörü tiplerine güvenirler. Ayrıntılı bilgiplakalı ısı eşanjörüKatalog, bu seçenekler arasında gezinmek için temel bir kılavuzdur ve esnek operasyonlara uygun modelleri, standart görevler için tasarlanmış modellerden açıkça ayırır.

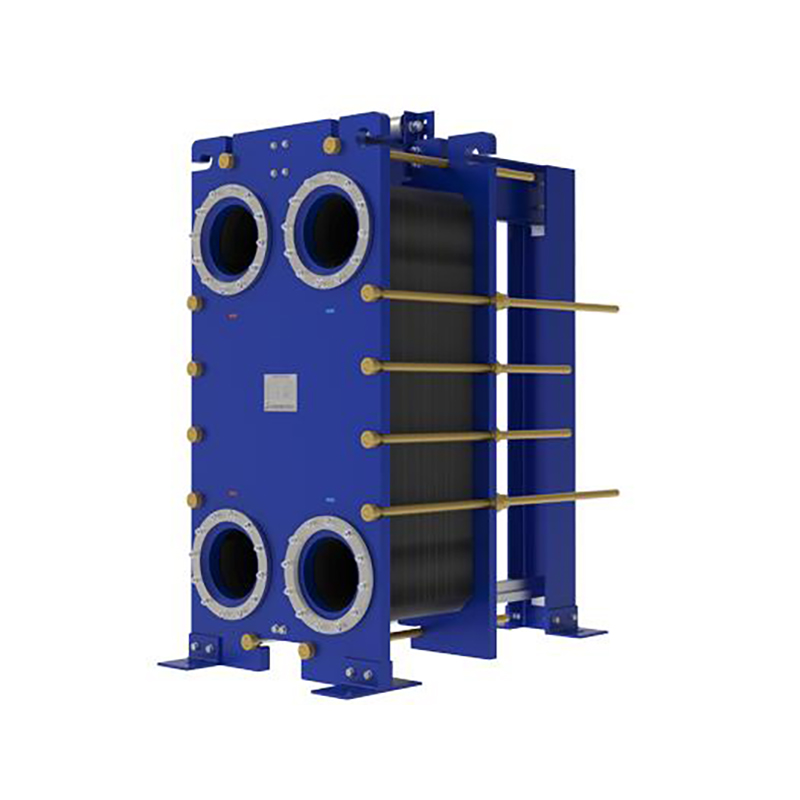

Esnek Operasyonlar için Contalı PHE'ler

Contalı plakalı ısı eşanjörleri (GPHE'ler), olağanüstü çalışma esnekliği sağlar. Tasarımları, temizlik, bakım ve bileşen değişimi için kolay erişim sağlayan çıkarılabilir plaka ve contalara sahiptir. Bu özellik, onları gıda işleme ve ticari HVAC gibi sık bakım gerektiren uygulamalar için ideal bir çözüm haline getirir.

Gıda ve İçecekler için Hijyenik Tasarım Gıda işlemede, ekipmanlar kontaminasyonu önlemeli ve kolay temizlenebilir olmalıdır. Bu görevler için seçilen GPHE'ler, genellikle aşağıdaki gibi standartlara göre sertifika gerektiren sıkı hijyenik tasarım ilkelerine uymalıdır:

·3-A Sıhhi Standartlar, özellikle süt ürünleri için.

·EHEDG (Avrupa Hijyenik Mühendislik ve Tasarım Grubu) Kılavuzları.

Conta malzemeleri de kritik öneme sahiptir; asitlere karşı mükemmel direnç sağlayan PTFE ve yağlarla güvenilir sızdırmazlık sağlayan NBR gibi seçenekler mevcuttur.

HVAC'de, GPHE'ler genellikle serbest soğutma için kullanılır ve tipik olarak 45°F ile 55°F arasındaki su sıcaklıklarında çalışırlar.

Standartlaştırılmış Görevler için Lehimli PHE'ler

Lehimli plakalı ısı eşanjörleri (BPHE'ler), standart uygulamalar için kompakt ve yüksek verimli bir çözüm sunar. Contalı modellerin aksine, plakaları kalıcı olarak birbirine lehimlenerek dayanıklı ve sızdırmaz bir ünite oluşturur. BPHE'ler, özellikle karşıt akış akışını en üst düzeye çıkaran tasarımları sayesinde, eski borulu eşanjörlere kıyasla üstün termal performans gösterir. Bu, daha yakın bir sıcaklık yaklaşımı ve daha yüksek verimlilik sağlar.

Mühendisler BPHE'leri soğutma ve iklimlendirme sistemlerinde şu gibi roller için yaygın olarak kullanırlar:

·Soğutucular ve ısı pompalarındaki buharlaştırıcılar ve kondansatörler

·Sıvı soğutucu akışkanın soğutulması için ekonomizerler

·Soğutma çevrimlerinde alt soğutucular

Bu standartlaştırılmış üniteler, yüksek performansın ve küçük alan kullanımının önemli olduğu sistemlerde hızlı dağıtım için kolayca temin edilebilir.

Ağır Sanayideki Zorlu Koşullarda Yol Almak

Ağır sanayi, en zorlu termal yönetim senaryolarından bazılarını sunar. Bu sektörlerdeki mühendisler, aşırı basınçlara, sıcaklıklara ve zorlu ortamlara dayanıklı ekipmanlar seçmelidir. Kapsamlı birplakalı eşanjör kataloğuBu ortamlara uygun sağlam çözümlerin belirlenmesi için vazgeçilmezdir.

Yüksek Basınç ve Sıcaklık için Kaynaklı PHE'ler

Kaynaklı plakalı ısı eşanjörleri, zorlu proses uygulamalarında dayanıklılık için tasarlanmıştır. Conta içermeyen, tamamen kaynaklı yapıları, geleneksel tasarımların temel zayıf noktasını ortadan kaldırarak, 1.015 psi'yi aşan basınçlarda ve 1.202°F'ye (650°C) kadar sıcaklıklarda güvenilir bir şekilde çalışmalarını sağlar. Bu da onları, performansın ödün verilemeyeceği sektörlerde vazgeçilmez kılar.

Başlıca uygulamalar şunlardır:

·Petrol ve Gaz: Ham petrolün ön ısıtılmasında ve gaz saflaştırılmasında kullanılırlar, burada yüksek basınçlı hidrokarbon akımlarını işlerler.

·Kimyasal İşleme: Agresif akışkanların yönetimi ve reaksiyon sıcaklıklarının kontrolü için idealdir.

·Güç Üretimi: Sıvı kaybının önlenmesinin kritik önem taşıdığı kapalı devre soğutma sistemlerinde kullanılır.

Yaygın Arıza Risklerini Azaltma Sağlam, kaynaklı tasarım, yüksek stresli ortamlarda yaygın olan kritik arıza türlerini doğrudan ele alır. Conta kullanımını ortadan kaldırarak, bu üniteler conta arızasından kaynaklanan sızıntı riskini önemli ölçüde azaltır. Sağlam yapıları ayrıca titreşime ve korozyona karşı üstün direnç sağlayarak uzun vadeli çalışma bütünlüğünü garanti eder.

Viskoz veya Partiküllü Sıvılar için Geniş Aralıklı Modeller

Askıda katı madde, lif veya yüksek viskoziteli akışkanların işlenmesi, tıkanma riski oluşturur. Geniş aralıklı plakalı ısı eşanjörleri, özel bir tasarımla bu sorunu çözer. Bu modeller, bazen 10 mm'ye kadar çıkabilen ekstra geniş kanallara sahiptir ve bu sayede bulamaç, çamur ve lif yüklü proses akışları gibi akışkanların sorunsuz bir şekilde akmasını sağlar.

Bu tasarım, kirlenme ve tıkanmaları etkili bir şekilde önleyerek daha uzun çalışma döngüleri ve daha düşük bakım maliyetleri sağlar. Mühendisler, bu üniteleri kağıt ve kağıt endüstrisinde siyah likörü işlemek veya özel ortamları işlemek için kimya tesislerinde sıklıkla kullanırlar. Sonuç, geleneksel tasarımlarla ilişkili kesintiler olmadan güvenilir ve verimli bir ısı transferidir.

Uzmanlaşmış ve Gelişmekte Olan Teknolojiler için Kaynak Çözümleri

Endüstriler geliştikçe, son derece uzmanlaşmış termal yönetim çözümlerine olan talep de artıyor. Kapsamlı birplakalı ısı eşanjörüKatalog, mühendislerin standart konfigürasyonların ötesine geçerek özel proses ihtiyaçlarını karşılayacak şekilde benzersiz ve ileri teknoloji uygulamaları için yenilikçi tasarımlar bulmalarına yardımcı olan bir rehberdir.

Tank ve Kap Isıtması için Yastık Plakaları

Yastık plakalı ısı eşanjörleriBüyük tank ve kapların ısıtılması ve soğutulması için çok yönlü bir çözüm sunar. Bu bileşenler, iki metal levhanın birbirine kaynaklanmasıyla oluşturulan benzersiz, şişirilebilir bir "yastık" yapısına sahiptir. Bu tasarım, verimli ısı transferi için geniş bir yüzey alanı ve basınç altında kullanım için mükemmel bir yapısal bütünlük sağlar. Mühendisler genellikle bunları gıda üretimi, kimyasal işleme ve büyük hacimler için istikrarlı sıcaklık kontrolü gerektiren diğer endüstrilerdeki tanklar için entegre ısıtma veya soğutma ceketleri olarak kullanırlar.

Performans Hesaplama: Bir yastık plakanın etkinliği, akışkan özelliklerini, malzeme iletkenliğini (λ) ve kirlenme potansiyelini (Rf) hesaba katan genel ısı transfer katsayısına (k) bağlıdır. Özel yazılımlar, mühendislerin tank uygulamalarında optimum performansı sağlamak için bu değişkenleri modellemesine yardımcı olur.

Yüksek Teknoloji Kullanımları İçin Baskılı Devre Isı Eşanjörleri (PCHE'ler)

Baskılı Devre Isı Eşanjörleri (PCHE'ler), termal yönetim teknolojisinin en ileri noktasını temsil eder. Üreticiler, bu üniteleri metal plakalara kimyasal olarak karmaşık mikro kanallar aşındırarak, ardından bunları üst üste koyup difüzyonla birleştirerek sağlam bir blok haline getirerek üretirler. Bu işlem, üstün termal verimliliğe sahip, olağanüstü kompakt, hafif ve sağlam bir ısı eşanjörü ile sonuçlanır.

PCHE'ler aşırı basınç ve sıcaklıklara dayanabilir, bu da onları gelişmiş ve gelişmekte olan sektörlerde vazgeçilmez kılar. Yüksek güç yoğunlukları ve dayanıklılıkları şu açılardan kritik öneme sahiptir:

·Yeşil hidrojen üretimi ve sıvılaştırma

·Havacılık termal yönetim sistemleri

·LNG tesisleri dahil kriyojenik uygulamalar

·Gelişmiş üretim süreçleri

Korozyona dayanıklı alaşımlar (CRA'lar) ve nikel bazlı süper alaşımlar gibi malzemeler kullanılarak PCHE'ler, derin deniz ekipmanlarından uzay araştırma donanımlarına kadar en zorlu ortamlarda güvenilir performans sağlar.

Uygulamalar Arasında Enerji Verimliliğinin Optimize Edilmesi

Enerji verimliliğini en üst düzeye çıkarmak tüm sektörlerin temel hedefidir.Plakalı ısı eşanjörleriBu çabanın merkezinde yer alan sistemler, atık ısı geri kazanımı ve kişiye özel performans için gelişmiş çözümler sunmaktadır. Federal vergi indirimleri ve kamu hizmetleri indirimleri gibi devlet teşvikleri, bu yüksek verimli sistemlerin benimsenmesini daha da teşvik etmektedir.

Atık Isı Geri Kazanımı için Plakalı Hava Ön Isıtıcıları

Plakalı hava ön ısıtıcıları, egzoz akımlarından değerli ısıyı geri kazanmak için özel olarak tasarlanmıştır. Endüstriyel proseslerde, baca gazı sıcaklıkları 1100°C'yi aşabilir ve bu da önemli bir enerji israfı kaynağıdır. Bu üniteler bu termal enerjiyi yakalar ve gelen yanma havasını ön ısıtmak için kullanır. Bu işlem, yanma verimliliğini neredeyse �'a kadar artırabilir ve yakıt tüketimini azaltabilir. Optimize edilmiş plaka yapısı, hava akışı direncini en aza indirirken ısı transferini artırır. Sonuç olarak, plakalı hava ön ısıtıcıları diğer teknolojilere göre önemli avantajlar sunar.



Benzersiz Proses İhtiyaçları için Özel Çözümler

Standart modeller her uygulamaya uygun olmayabilir. Kapsamlı bir plakalı ısı eşanjörü kataloğu genellikle özel olarak tasarlanmış çözümler için seçenekler içerir. Gıda işleme, ilaç ve kimyasal üretim gibi endüstrilerin, özel tasarımlar gerektiren benzersiz gereksinimleri vardır. Örneğin, bir gıda üreticisinin kremalı fıstık ezmesi için doğru dokuyu elde etmek amacıyla belirli bir plaka konfigürasyonuna ihtiyacı olabilir.

Hassas Tasarım⚙️ Mühendisler, bu özel üniteleri tasarlamak ve doğrulamak için Hesaplamalı Akışkanlar Dinamiği (CFD) gibi gelişmiş araçlar kullanır. CFD simülasyonları şunlara yardımcı olur:

·Isı transferini en üst düzeye çıkarmak için akış yollarını optimize edin.

·Ünitedeki basınç düşüşünü tahmin edin.

·Korozyona ve kirlenmeye dayanıklı malzemeler seçin.

Bu dijital modelleme, nihai ürünün belirli bir süreç için en iyi performansı sunmasını sağlar.

Plakalı ısı eşanjörü kataloğu, bir ürün listesinden çok daha fazlasıdır; karmaşık termal zorlukları çözmek için kritik bir kaynaktır. Mühendisler, yaygın seçim hatalarından kaçınmak ve uzun vadeli güvenilirlik için en uygun malzemeleri seçmek için bu önemli kaynağı kullanırlar. Bu belgelerde nasıl gezineceklerini anlayarak, herhangi bir endüstriyel uygulama için en etkili ısı transferi çözümlerini güvenle seçip uygulayabilirler.

SSS

Mühendisler contalı ve kaynaklı PHE'ler arasında nasıl seçim yaparlar?

Contalı modeller hijyenik kullanımlar için kolay bakım imkânı sunar. Kaynaklı üniteler ise ağır sanayideki aşırı basınç ve sıcaklık uygulamaları için yüksek dayanıklılık sağlar.

Malzeme seçiminde en önemli etken nedir?

Mühendisler akışkan uyumluluğuna öncelik verir. Malzeme, proses ortamından kaynaklanan korozyona dayanıklı olmalıdır. Bu, uzun vadeli güvenilirlik sağlar ve sistemde sızıntıları önler.

Özel tasarımlarda katalog nasıl yardımcı olur?

Kataloglar, standart bileşenler için performans verileri sağlar. Mühendisler, bu verileri, benzersiz süreç gereksinimleri için özel çözümler geliştirmek üzere temel olarak kullanırlar.
