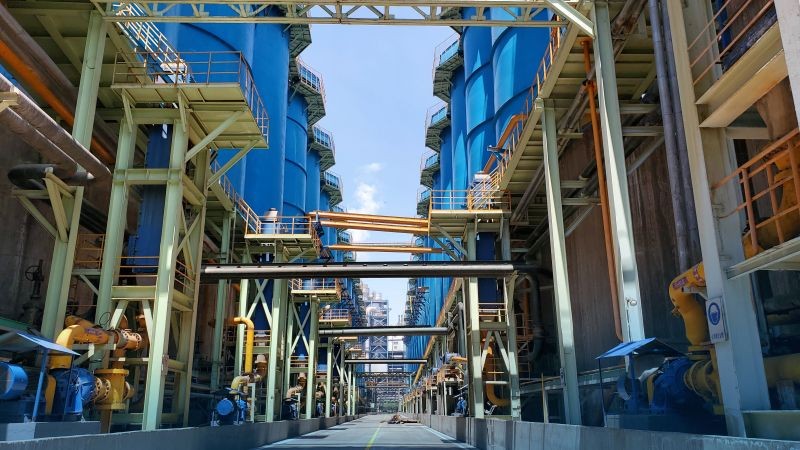

Metalurji Endüstrisi İçin Plakalı Isı Eşanjörü Çözümü

Gelişmiş ısı eşanjörü teknolojisi, metalurji endüstrisindeki ilerlemeyi yönlendiriyor. SHPHE'ninGeniş Aralıklı Kaynaklı Plakalı Isı EşanjörüYüksek basınç dayanımı, korozyon koruması ve enerji verimliliği sunar. Patentli tasarımı ve küresel sertifikalarıyla SHPHE, 20'den fazla ülkede endüstriyel projeleri destekleyerek metalurji uygulamalarındaki zorlu ısı transferi taleplerini karşılar.

Metalurji Endüstrisinin Zorlukları

Yüksek Sıcaklıklar ve Aşındırıcı Ortamlar

Metalurji prosesleri ekipmanları aşırı koşullara maruz bırakır. Operatörler genellikle tesisteki tüm ısı eşanjörlerinin bütünlüğünü tehdit eden yüksek sıcaklıklar ve agresif kimyasal ortamlarla karşılaşır. Yaygın korozyon türleri şunlardır:

• Oksidasyon, metallerin oksijenle reaksiyona girerek kararsız oksitler oluşturmasıdır

• Kükürt içeren gazların metal yüzeylere saldırması sonucu oluşan sülfürlenme

• Karbon açısından zengin gazların neden olduğu, kırılganlığa yol açan karbürizasyon

• Çukurlaşmaya neden olan ciddi bir karbürizasyon türü olan metal tozu

• Kül veya tuz tortusu korozyonu, tortuların koruyucu tabakaları parçaladığı yer

• Halojen korozyonu, halojen gazlarının uçucu bileşikler oluşturmasıyla ilgilidir

• Yüksek sıcaklıklarda saldıran erimiş metal ve erimiş tuz korozyonu

• Nitrürleme, azot gazlarının metali parçaladığı bir işlemdir

Bu aşındırıcı koşullar, çelik ve alüminyum üretimi de dahil olmak üzere birçok endüstriyel ortamda ortaya çıkar. Aşağıdaki tablo tipik ortamları göstermektedir:

Geleneksel ısı eşanjörü tasarımları bu koşullar altında zorlanır. Conta malzemeleri 150°C'nin üzerinde bozulur ve paslanmaz çelik plakalar deforme olarak sızıntılara ve sık bakıma yol açar. Bu kadar zorlu endüstriyel ortamlarda güvenilir ısı transferini yalnızca gelişmiş malzemeler ve sağlam tasarımlar sağlayabilir.

Enerji Verimliliği İhtiyaçları

Enerji verimliliği, metalurji tesisleri için en önemli öncelik olmaya devam ediyor. İşletmeciler, kayıpları en aza indirirken ısı transfer oranlarını en üst düzeye çıkarmayı hedefliyor. Bunun başlıca nedenleri şunlardır:

• İşlem akışları arasındaki sıcaklık farkının artırılması

• Yüksek ısı iletkenliğine sahip malzemelerin seçilmesi

• İyileştirilmiş akışkan akışıyla konvektif ısı transferinin artırılması

• Enerji israfını azaltmak için sistem geometrisini optimize etmek

Mikrokanal ve spiral tipler gibi yenilikçi ısı eşanjörü tasarımları, yüzey alanını ve türbülansı artırarak verimliliği artırır. Gerçek zamanlı izleme ve dijital kontrol, performansı daha da optimize eder. Bu stratejiler, endüstriyel tesislerin işletme maliyetlerini düşürmesine ve çevresel etkilerini azaltmasına yardımcı olur.

Uzay ve Entegrasyon Kısıtlamaları

Alan kısıtlamaları her metalurji tesisini zorlar. Geleneksel borulu ısı eşanjörleri, geniş bir alan ve bakım için ekstra alan gerektirir. Plakalı ısı eşanjörleri, performanstan ödün vermeden dar alanlara sığan kompakt ve modüler bir alternatif sunar. Aşağıdaki tablo, alanla ilgili hususları karşılaştırmaktadır:

Entegrasyon kısıtlamaları da teknoloji seçimini etkiler. Mühendisler, borulama düzenlerini, endüstri standartlarını ve mevcut altyapıyla uyumluluğu göz önünde bulundurmalıdır.ısı değiştirici tasarımı Endüstriyel tesis içerisinde termal verimliliği, güvenilirliği ve kusursuz entegrasyonu dengeler.

Plakalı Isı Eşanjörü Çözümleri

Ürün Özellikleri

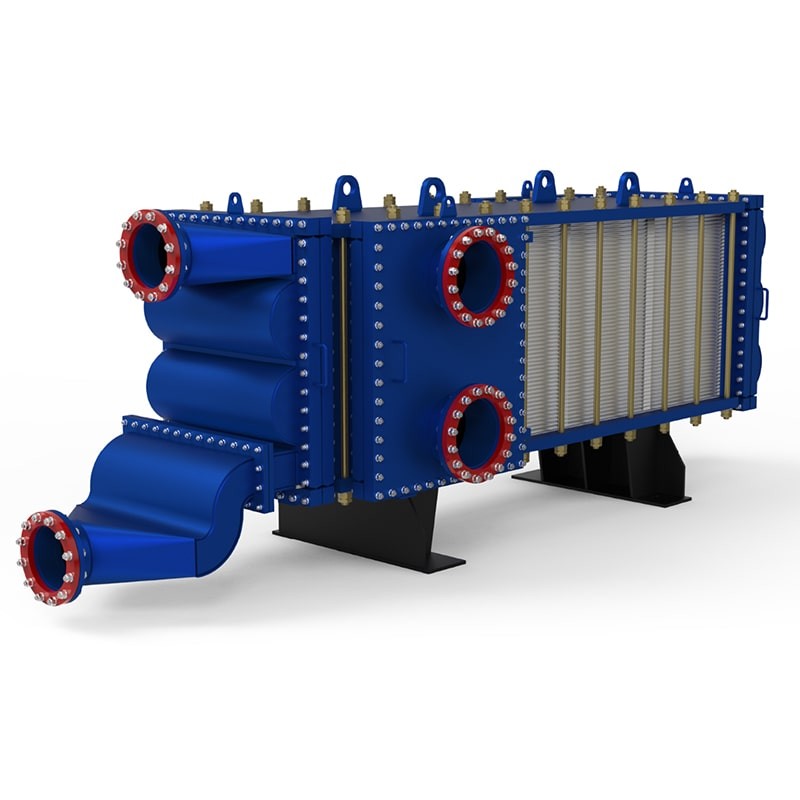

SHPHE'ninGeniş Aralıklı Kaynaklı Plakalı Isı Eşanjörümetalurji uygulamaları için yüksek performanslı bir çözüm olarak öne çıkıyor. Tamamen kaynaklı eşanjör yapısı, zorlu çalışma koşullarında dayanıklılık ve güvenlik sağlıyor. Mühendisler, bu plakalı ısı eşanjörünü yüksek basınç ve sıcaklıklara dayanacak şekilde tasarlayarak en zorlu endüstriyel ortamlara uygun hale getirdi.

316L, Duplex SS, 254SMO ve C-276 gibi gelişmiş malzemelerin kullanımı olağanüstü korozyon direnci sağlar. Bu malzemeler, metalurji tesislerinde bulunan agresif kimyasallara ve yüksek stres koşullarına dayanıklıdır. Tasarım sıcaklık aralığı -46°C ile 350°C arasında değişir ve basınç aralığı 3,0 MPa'ya kadar vakumu kapsar. Bu çok yönlülük, plakalı ısı eşanjörünün çok çeşitli proseslerde güvenilir bir şekilde çalışmasını sağlar.

Kaynaklı Plakalı Isı Eşanjörü, optimize edilmiş ortam dağılımı ve çapraz oluklu plakalara sahiptir. Bu tasarım, geleneksel borulu ısı eşanjörlerine kıyasla ısı transfer verimliliğini 'e kadar artırır. Kendi kendini temizleme özelliği, kirlenmeyi @'a kadar azaltır. Dikey köşe kılavuzları, mükemmel plaka hizalaması sağlayarak bakımı kolaylaştırır ve servis süresini kısaltır.

Not:Theplakalı ısı eşanjörlerinin kompakt tasarımıAlanın kısıtlı olduğu durumlarda bile mevcut sistemlere kolayca entegre edilebilmesini sağlar. Bu özellik, özellikle dar yerleşimli metalurji tesislerinde oldukça değerlidir.

Metalurjide Uygulamalar

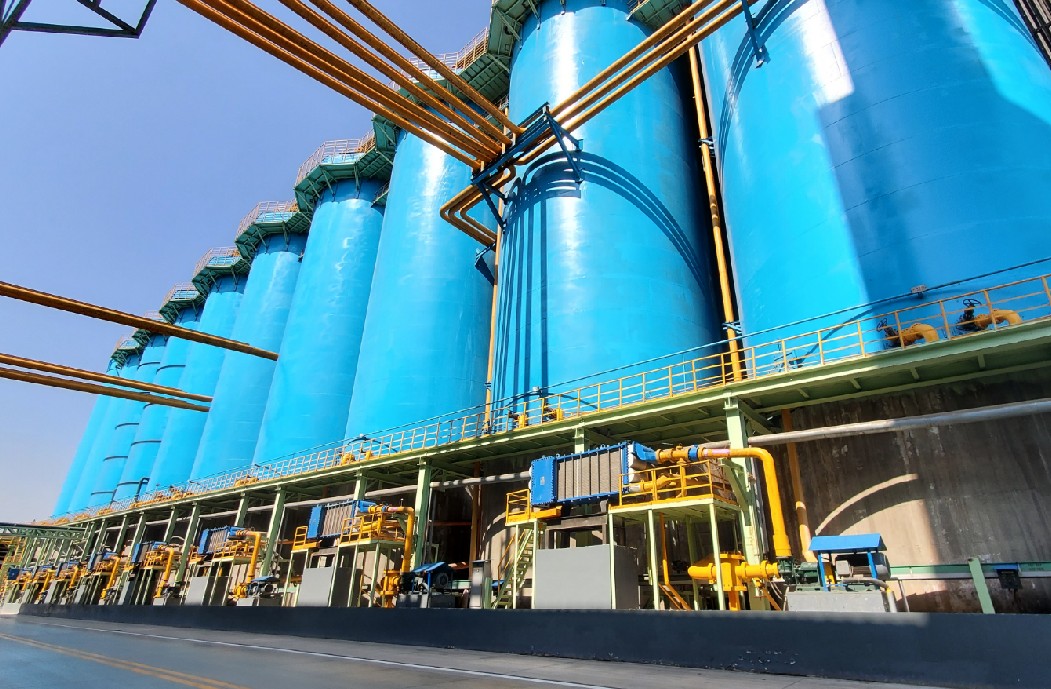

Metalurjiplakalı ısı eşanjörleriÇelik, alüminyum ve demir dışı metal işlemede kritik bir rol oynarlar. Metalurji tesisleri, eritme, rafinasyon ve atık ısı geri kazanımı için bu ısı eşanjörlerine güvenir. Çelik üretiminde, plakalı ısı eşanjörleri enerji verimliliğini artırır ve CO2 emisyonlarının azaltılmasına yardımcı olur. Atık ısıyı geri kazanarak ve proses akışlarını ön ısıtarak elektrik ark ocaklarını ve bazik oksijen fırınlarını desteklerler.

Alüminyum üretiminde plakalı ısı eşanjörleri, sindirim, buharlaştırma ve alüminyum sıvısının ısıtılması gibi enerji yoğun adımları optimize eder. Bu sistemler ayrıca, yanma sonrası karbon yakalama ve atık gazlardan atık ısının geri kazanılmasını sağlayarak sürdürülebilir operasyonlara katkıda bulunur. Yüksek fırınlardaki rejeneratif sobalar, üfleme havasını önceden ısıtmak için plakalı ısı eşanjörleri kullanır ve bu da yakıt verimliliğini artırır.

Metalurji tesisleri, agresif akışkanlar ve yüksek sıcaklıklarla başa çıkma kabiliyetleri nedeniyle plakalı ısı eşanjörlerini tercih eder. Paslanmaz çelik, dubleks alaşımlar ve özel nikel alaşımlarının kullanımı, dayanıklılık ve korozyon direncini garanti eder. Bu malzemeler, güvenilir çalışma için gerekli ısı iletkenliğini ve mekanik mukavemeti sağlar.

• Plakalı ısı eşanjörleri çelik tesislerinde eritme, rafinasyon ve atık ısı geri kazanımını destekler.

• Alüminyum üretiminde sindirim, buharlaştırma ve ısıtma süreçlerini optimize ederler.

• Tesisler bunları yanma sonrası karbon yakalama ve enerji geri kazanımı için kullanırlar.

• Yüksek fırınlardaki rejeneratif sobalar, havayı önceden ısıtmak ve yakıt verimliliğini artırmak için plakalı ısı eşanjörlerine güvenir.

• Gelişmiş malzeme seçimi uzun kullanım ömrü ve minimum bakım sağlar.

SHPHE'nin küresel sertifikalarıISO9001, ISO14001, OHSAS18001 ve ASME U Sertifikası da dahil olmak üzere, kalite ve güvenliğe olan bağlılığımızı kanıtlıyoruz. Şirketin hizmet ağı 20'den fazla ülkeye yayılmış olup, dünya çapındaki metalurji müşterilerine güvenilir destek sağlamaktadır.

Dijital İzleme ve Bakım

TheAkıllı Göz dijital izleme sistemimetalurji tesislerinin plakalı ısı eşanjörlerini yönetme şeklini değiştirir. Bu sistem, sıcaklık, basınç, titreşim ve akış hızını gerçek zamanlı olarak izlemek için askeri sınıf sensörler kullanır. Mikrosaniye düzeyinde örnekleme, küçük operasyonel değişiklikleri tespit ederek olası sorunların erken tespit edilmesini sağlar.

Yapay zeka ve gelişmiş termal modeller, verileri yüksek doğrulukla analiz eder. Sistem, boru korozyonunu 30 güne kadar önceden tahmin eder ve 150'den fazla arıza modunu teşhis eder. Otomatik bakım planı oluşturma, bakımı reaktif olmaktan proaktif hale getirerek plansız duruşları azaltır ve bakım maliyetlerini her yıl 'den fazla düşürür.

3 boyutlu bir gösterge paneli, termal haritalar, enerji verimliliği grafikleri ve kullanım ömrü tahminleri sunar. Sistem, yedek parça listelerini, bakım çizelgelerini ve maliyet-fayda raporlarını otomatik olarak oluşturur. SCADA ve MES platformlarıyla entegrasyon, IoT teknolojisi aracılığıyla uzaktan izleme ve erken uyarılara olanak tanır.

Uç:Dijital izlemeyle sağlanan öngörücü bakım, önleyici görevleri optimize eder ve gereksiz işleri ortadan kaldırır. Doğru varlık verileri ve geçmiş kayıtları, güvenilirlik analizini destekleyerek tesislerin daha güvenli ve güvenilir bir operasyon için bakım sıklığını ve kapsamını ayarlamasına yardımcı olur.

Akıllı Göz sistemi operasyonel verimliliği de artırır. Tesisler 'ye varan enerji tasarrufu ve ekipman verimliliğinde #'e varan artış sağlayabilir. Tüm yaşam döngüsü verilerinin toplanması, sürekli süreç iyileştirmelerini ve dijital dönüşümü destekler.

Plakalı Isı Eşanjörleri: En İyi Uygulamalar

Seçim ve Boyutlandırma

Doğru plakalı ısı eşanjörünün seçilmesiMetalurji operasyonları için malzeme seçimi, çeşitli faktörlerin dikkatlice değerlendirilmesini gerektirir. Mühendisler, malzeme uyumluluğunu, korozyon direncini ve mekanik dayanımı değerlendirir. Orta düzeyde korozyon için paslanmaz çelik, daha yüksek direnç için dubleks alaşımlar ve zorlu ortamlar için titanyum veya nikel alaşımları yaygın seçenekler arasındadır. Metalurji süreçleri genellikle agresif sıvılar ve sık temizlik döngüleri içerdiğinden, temizlenebilirlik ve dayanıklılık önemini korumaktadır.

Temel boyutlandırma adımları şunlardır:

1. Belirli uygulama için gerekli ısı transfer görevini hesaplayın.

2. Gerekli yüzey alanını belirlemek için akışkan akış hızlarını ve sıcaklık farklarını değerlendirin.

3. Verimli ısı transferi için optimum plaka sayısını ve akış düzenini seçin.

4. Sistem bütünlüğünün korunması için basınç düşüşlerinin kabul edilebilir sınırlar içinde kaldığını doğrulayın.

Uygun boyutlandırma, homojen sıvı dağılımını sağlar, lokal korozyonu azaltır ve ısı değiştiricinin ömrünü uzatır.

Bakım Stratejileri

Etkili bakım stratejileri, plakalı ısı eşanjörlerinin zorlu metalurji ortamlarında güvenilir bir şekilde çalışmasını sağlar. Tesisler, riski en aza indirmek için korozyona dayanıklı malzemeler ve koruyucu kaplamalar kullanır.Düzenli temizlikHem kimyasal hem de mekanik olarak tortuları temizler ve kirlenmeyi önler. Operatörler, dijital sistemlerle performansı izleyerek sorunların erken tespit edilmesini ve proaktif bakım planlaması yapılmasını sağlar.

Performans Optimizasyonu

Plakalı ısı eşanjörlerinin optimizasyonu, akış hızları ve sıcaklık farkları gibi işletme parametrelerinin ayarlanmasını içerir. Mühendisler, türbülansı ve ısı transferini artıran plaka geometrileri seçerler.

SHPHE'nin Smart Eye gibi dijital izleme sistemleri, kestirimci bakım ve proses ayarlamaları için gerçek zamanlı veri sağlar. Düzenli denetimler ve zamanında temizlik, kirlenmeyi önleyerek tutarlı performans ve enerji verimliliği sağlar.

SHPHE'nin Kaynaklı Plakalı Isı Eşanjörü, metalurjide sürdürülebilirlik hedeflerini destekleyen güvenilir bir ısı eşanjörü performansı sunar. Gelişmiş tasarım ve malzemeler enerji kullanımını ve emisyonları azaltır. Tesisler şunlardan faydalanır:

• Verimli ısı değiştirici çalışması ve atık ısı geri kazanımı

• Daha düşük bakım maliyetleri ve uzatılmış ekipman ömrü

• Isı değiştirici sistem yükseltmeleri için yapılandırılmış değerlendirme

Mevcut ısı değiştirici sistemlerini değerlendirin veSHPHE'ye danışınkişiye özel ısı transferi çözümleri için.

SSS

SHPHE Kaynaklı Plakalı Isı Eşanjörü için hangi malzemeleri kullanıyor?

SHPHE, 316L, Duplex SS, 254SMO ve C-276 kullanır. Bu malzemeler, metalurji ortamlarında mükemmel korozyon direnci ve dayanıklılık sağlar.

Akıllı Göz sistemi metalurji operasyonlarına nasıl fayda sağlıyor?

• Akıllı Göz sistemi gerçek zamanlı izleme imkânı sağlıyor.

• Arızaları öngörür, arıza süresini azaltır ve güvenilir ısı eşanjörü performansı için proaktif bakımı destekler.

Daha fazla danışmanlık ve tartışmaya ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.bize Ulaşın.
