Plakalı Isı Eşanjörü Nedir ve Nasıl Çalışır?

Aplakalı ısı eşanjörü (PHE), iki akışkanın birbirine karışmasına izin vermeden aralarında termal enerji aktarımı yapmak üzere tasarlanmış bir cihazdır. Her akışkan için ayrı kanallar oluşturan bir dizi ince, oluklu metal plakadan oluşur. Bu plakalar, verimli ısı alışverişini kolaylaştıran paralel akış yolları oluşturan bir çerçeve içinde bir araya getirilmiştir. Tasarımı, kompakt bir yapı içinde geniş bir yüzey alanı sağlayarak PHE'leri çeşitli endüstriyel uygulamalarda oldukça etkili hale getirir.

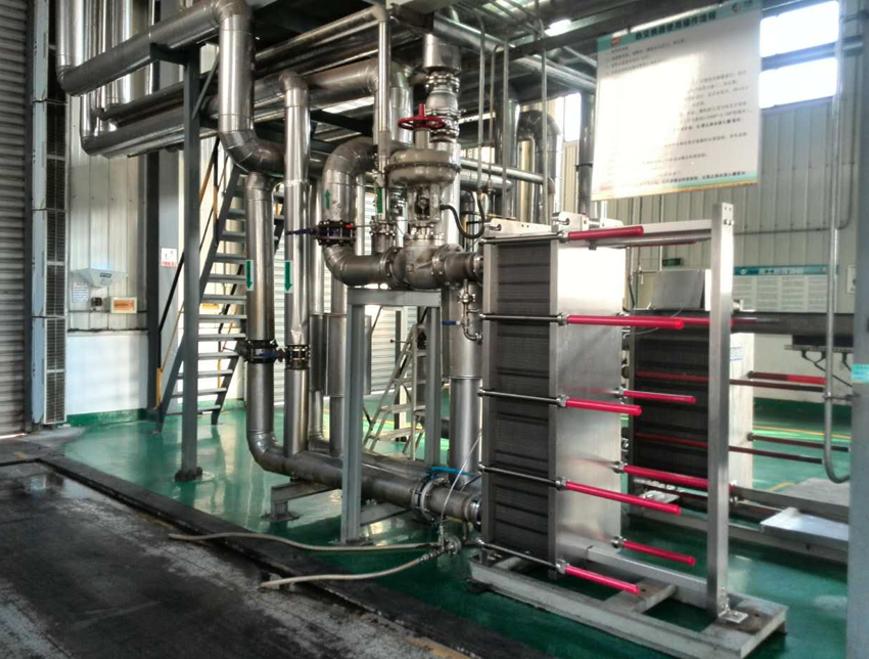

Bir PHE ısı eşanjörüSıralı plakalar, sıcak ve soğuk akışkanları ayrı kanallardan geçirerek, akışkanlar arasında doğrudan temas olmadan ısının metal yüzeyler üzerinden aktarılmasını sağlar. Plakaların oluklu yapısı, türbülansı artırarak ısı transfer katsayısını yükseltir ve homojen bir sıcaklık dağılımı sağlar. Bu türbülanslı akış, ısıl direnci en aza indirir ve dengeye ulaşana kadar enerji akışını sürdürme ilkesine bağlı kalarak verimli bir enerji alışverişini destekler.

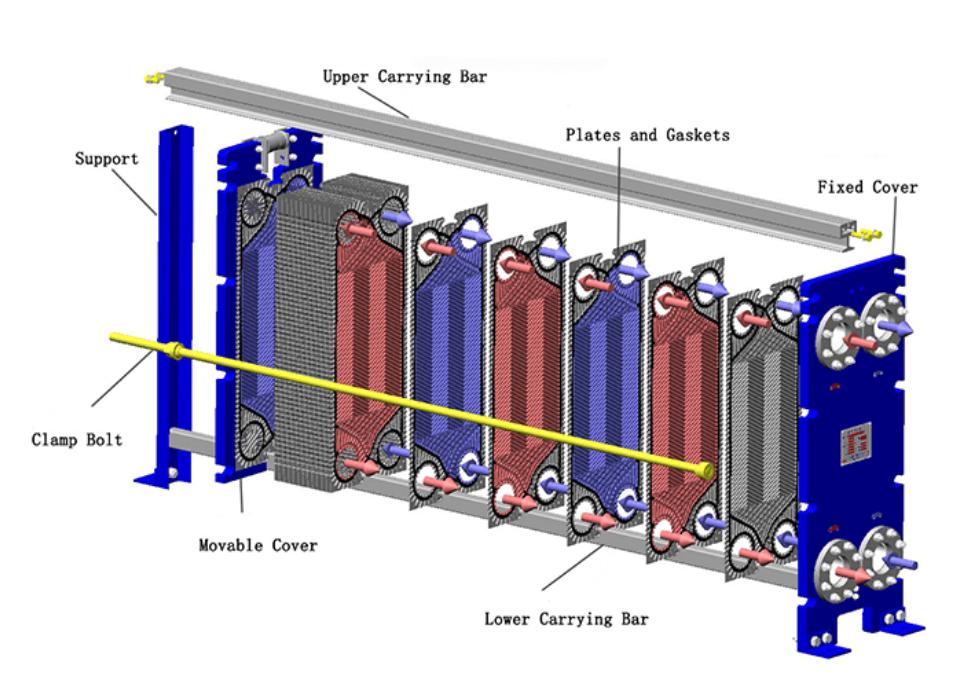

Plakalı Isı Eşanjörü Nelerden Oluşur?

Bir ürünün temel bileşenleriPHEkatmak:

Plakalar:Genellikle paslanmaz çelik veya titanyumdan yapılan, yüzey alanını artırmak ve türbülans yaratmak için oluklu yapıya sahip ince metal levhalar.

Contalar:Sıvı sızıntısını önlemek ve akışı belirlenen kanallar içerisinde yönlendirmek için plaka kenarlarına yerleştirilen elastomerik contalar.

Çerçeve:Plakaları bir arada tutan, genellikle sabit bir kafa, hareketli bir takipçi ve basıncı korumak için bağlantı cıvatalarından oluşan sağlam bir yapı.

Bağlantılar:Isı değiştiricisine akışkanların giriş ve çıkışını kolaylaştıran giriş ve çıkış portları.

KarşılaştırmaPlakalı Isı EşanjörleriDiğer Isı Eşanjörü Tiplerine

Gövde-borulu ısı eşanjörleriyle karşılaştırıldığında, PHE'ler belirgin avantajlar sunar. Gövde-borulu tasarımlar, silindirik bir kabuk içine yerleştirilmiş bir dizi borudan oluşur ve bir akışkan boruların içinden, diğeri ise etrafından akar. Dayanıklı olmalarına rağmen, bu eşanjörler genellikle daha fazla alan gerektirir ve daha az yüzey alanı teması nedeniyle daha düşük ısı transfer verimliliği gösterebilir. Buna karşılık, PHE'ler gelişmiş termal performansla daha kompakt bir çözüm sunar.

Daha Yüksek Isı Transfer Verimliliği

Oluklu levha tasarımıendüstriyel ısı eşanjörü türbülanslı akış oluşturarak ısı transfer katsayısını önemli ölçüde artırır. Bu sayede, geleneksel borulu eşanjörlere kıyasla beş kata kadar daha fazla verimlilik elde edilir, böylece optimum enerji kullanımı ve düşük işletme maliyetleri sağlanır.

Kompakt Tasarım

Plakalı paneller (PHE), kompakt yapılarıyla ünlüdür. İnce plakaların dizilimi, minimum yer kaplamasıyla geniş bir yüzey alanı sağlar ve bu da onları, performanstan ödün vermeden alanın kısıtlı olduğu kurulumlar için ideal hale getirir.

Ölçeklenebilirlik ve Esneklik

PHE'lerin modüler yapısı, plakaların eklenmesi veya çıkarılmasıyla kapasitenin kolayca genişletilmesine veya azaltılmasına olanak tanır. Bu esneklik, endüstrilerin değişen proses gereksinimlerine uyum sağlamasını ve operasyonları verimli bir şekilde ölçeklendirmesini sağlar.

Düşük Sıvı Hacmi Gereksinimi

Plakaların içindeki akışkan hacminin azalması sayesinde, PHE'ler sıcaklık dalgalanmalarına daha hızlı tepki verebilir. Bu özellik, hassas termal kontrol gerektiren proseslerde özellikle faydalıdır.

Enerji Verimliliği ve Maliyet Tasarrufu

Plakalı ısı değiştiricilerin (PHE) yüksek termal verimliliği, maksimum ısı geri kazanımı sağlayarak önemli ölçüde enerji tasarrufu sağlar. Isı, akışkanlar arasında etkili bir şekilde aktarılarak, istenen proses sıcaklıklarının korunması için daha az enerji gerekir.

PHE'lerin tasarımı, ısı transferi için geniş bir yüzey alanı sağlayarak ve türbülanslı akışı teşvik ederek termal kayıpları en aza indirir, bu da ısı geri kazanımını artırır ve genel sistem performansını iyileştirir.

Korozyona dayanıklı malzemelerden üretilen ve kolay bakım için tasarlanan PHE'ler, uzun ömür ve güvenilirlik sunar. Dayanıklılıkları, daha düşük yaşam döngüsü maliyetleri ve daha az arıza süresi anlamına gelir.

Contalı Plakalı Isı Eşanjörleri Bakım Kolaylığını Nasıl İyileştirir?

Contalı PHE'ler, kolay sökülebilir şekilde tasarlanmıştır ve muayene, temizlik veya değiştirme için her bir plakaya kolayca erişim sağlar. Bu erişilebilirlik, bakım rutinlerini basitleştirir ve ilgili işçilik maliyetlerini azaltır.

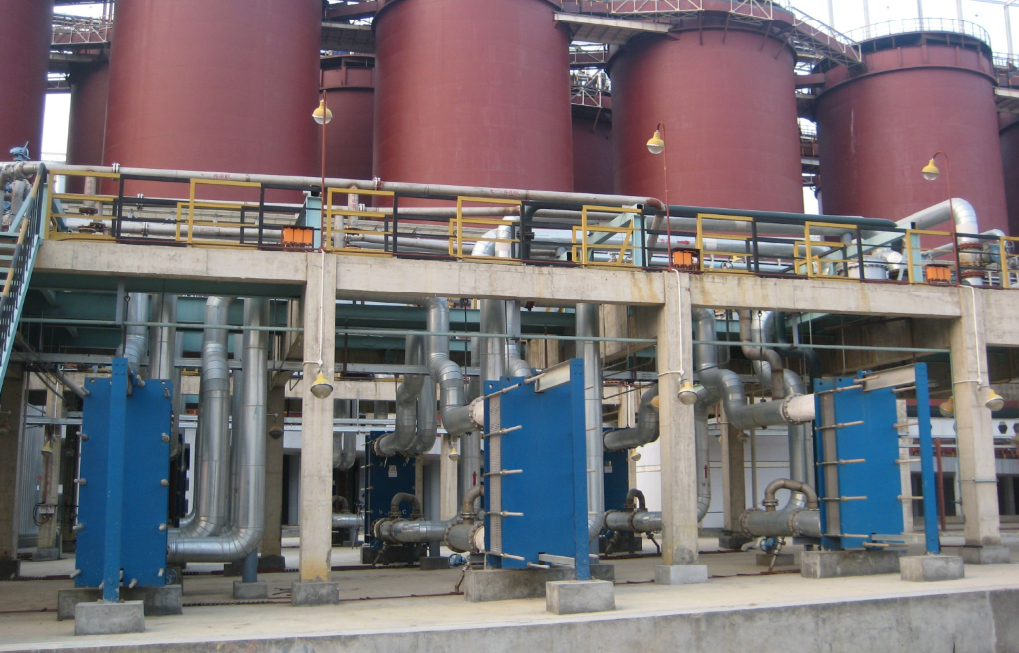

Plakalı Isı Eşanjörlerinin Uygulamaları

Petrol ve Gaz Endüstrisi

Petrol ve gaz sektöründe, PHE'ler ham petrolün ısıtılması, gazın kurutulması ve çeşitli akışkanların soğutulması gibi proseslerde kullanılır. Kompakt tasarımları ve yüksek verimlilikleri, onları alan ve ağırlığın kritik önem taşıdığı açık deniz platformları ve rafineriler için uygun hale getirir.

Gıda ve İçecek Endüstrisi

PHE'ler, gıda ve içecek endüstrisinde pastörizasyon, fermantasyon sıcaklığı kontrolü ve diğer termal işlemlerde hayati bir rol oynar. Sıkı hijyen standartlarını koruma ve kolay temizlik sağlama yetenekleri bu sektörde hayati önem taşır.

Kimyasal ve İlaç İşleme

Kimya ve ilaç endüstrileri, çeşitli kimyasal bileşiklerin ısıtılması, soğutulması ve yoğunlaştırılmasını içeren uygulamalarda PHE'lerden faydalanmaktadır. PHE'lerin hassas sıcaklık kontrolü ve malzeme uyumluluğu, ürün bütünlüğünün korunması açısından hayati önem taşımaktadır.

Metalurji Endüstrisi

Metalurjide, PHE'ler erimiş metallerin soğutulması, eritme proseslerinde ısı geri kazanımı ve metal işleme banyolarında sıcaklık düzenlemesi için kullanılır. Sağlamlıkları ve verimlilikleri, proses kontrolünün iyileştirilmesine ve enerji tasarrufuna katkıda bulunur.

Yeni Enerji Endüstrisi

Yenilenebilir enerji alanında hızla gelişen bir alanda, plakalı ısı eşanjörleri (PHE'ler), çeşitli sistemlerin verimliliğini ve sürdürülebilirliğini artırmada önemli bir rol oynamaktadır.

Jeotermal Enerji:PHE'ler, Dünya yüzeyinin altından çıkarılan jeotermal sıvılardan, elektrik üretimi için türbinleri çalıştıran ikincil sıvılara ısı transferini kolaylaştırır. Sağlam tasarımları, jeotermal sıvılarda bulunan aşındırıcı minerallerden kaynaklanan kirlenmeyi önlerken verimli bir ısı transferi sağlar.

Güneş Termal Sistemleri:Yoğunlaştırılmış güneş enerjisi (CSP) santrallerinde, PHE'ler güneş enerjisiyle ısıtılan çalışma akışkanlarından gelen ısıyı suya aktararak, elektrik üretimi için türbinleri çalıştıran buhar üretir. Yüksek termal verimlilikleri ve kompakt tasarımları, onları güneş enerjisi uygulamalarında enerji yakalamayı en üst düzeye çıkarmak için ideal kılar.

Rüzgar Enerjisi:Plakalı ısı değiştiriciler (PHE), hem kara hem de deniz rüzgar çiftliklerindeki soğutma yağlama yağı, şanzımanlar ve jeneratörler gibi rüzgar enerjisi tesislerinde soğutma amaçlı kullanılır. Kompakt ve verimli tasarımları, bu uygulamalarda optimum performans ve güvenilirlik sağlar.

Biyokütle Enerjisi:Biyokütle enerji sistemlerinde, PHE'ler biyokütle yakıtlarının yanmasından elde edilen ısıyı bir ısı transfer sıvısına aktarır ve bu sıvı daha sonra endüstriyel uygulamalarda ortam ısıtma, su ısıtma veya proses ısıtması için kullanılabilir. Verimlilikleri, biyokütle sistemlerinin genel enerji kullanımını artırır.

Açık Deniz Endüstrisi

Alan ve ağırlığın önemli olduğu açık deniz ortamlarında, PHE'ler çeşitli ısı transferi ihtiyaçları için kompakt ve verimli çözümler sunar.

Deniz Suyu Soğutma Sistemleri:Plakalı ısı eşanjörleri (PHE), soğutma ortamı olarak deniz suyu kullanan kapalı devre sistemleri soğutmak için kullanılır. Korozyona dayanıklı malzemeleri ve verimli ısı transfer kabiliyetleri, onları zorlu deniz ortamına uygun hale getirir.

HVAC Sistemleri:Açık deniz platformları ve gemileri, konforlu ve güvenli çalışma koşulları sağlamak için ısıtma, havalandırma ve iklimlendirme sistemlerinde PHE'ler kullanır. PHE'lerin kompakt tasarımı, açık deniz tesislerinin tipik dar alanlarında özellikle avantajlıdır.

Enerji Endüstrisi

Güç üretiminde, PHE'ler çeşitli uygulamalarda verimliliğin ve güvenilirliğin artırılmasına katkıda bulunur.

Yağlama Yağının Soğutulması:PHE'ler, türbinlerde ve jeneratörlerde yağlama yağını soğutmak, optimum çalışma sıcaklıklarını sağlamak ve ekipman ömrünü uzatmak için kullanılır.

Isı Geri Kazanım Sistemleri:PHE'ler, egzoz gazlarından veya diğer proseslerden atık ısının geri kazanılmasını kolaylaştırır ve bu enerjiyi ısıtma veya ek güç üretimi için yeniden kullanarak genel tesis verimliliğini artırır.

Bölgesel Isıtma ve Soğutma:PHE'ler, merkezi santraller ile son kullanıcı binaları arasında ısı transferi sağlayarak bölgesel enerji sistemlerinin ayrılmaz bir parçasıdır. Verimlilikleri ve kompakt tasarımları, onları alanın sınırlı olduğu kentsel ortamlar için ideal hale getirir.

Plakalı Isı Eşanjörleri Verimlilik ve Güvenilirlik Açısından Neden Tercih Edilen Seçimdir?

Plakalı ısı eşanjörleri, üstün ısı transfer verimlilikleri, kompakt tasarımları ve uyarlanabilirlikleri sayesinde birçok sektörde vazgeçilmez bileşenler olarak kendilerini kanıtlamışlardır. Hızlı sıcaklık tepkileri sağlama kabiliyetleri, enerji ve maliyet tasarruflarıyla bir araya gelerek onları modern uygulamalar için akıllıca bir yatırım haline getirir. Çalışma prensiplerini, avantajlarını ve bakım hususlarını anlayan sektörler, optimum performans ve sürdürülebilirlik elde etmek için plakalı ısı eşanjörlerinin tüm potansiyelinden yararlanabilirler.
