Endüstriyel Isı Eşanjörü Plakalarına İlişkin 2025'in En Kapsamlı Rehberi

Isı Eşanjör Plakaları Nasıl Çalışır?

Bir ısı eşanjörünün etkinliği, temel bileşenlerinin karmaşık etkileşiminden kaynaklanır. Mühendisler, bir dizi ince, preslenmiş metal plakayı üst üste koyarak bir plaka paketi oluştururlar. Bu düzenek, akışkanların içinden akabileceği paralel kanallardan oluşan bir ağ oluşturarak verimli bir ısı alışverişi sağlar.

Plaka ve Conta Tertibatı

Plaka ve conta düzeneği, sıvı çapraz kontaminasyonunu önleyen birincil bariyerdir. Contalar her birinin kenarını kaplarısı değiştirici plakasıHer bir akışkan ortamı için güvenli bir sızdırmazlık oluşturarak, bu tasarım aynı zamanda contalar arasında havalandırmalı boşluklar da içerir ve her akışkan akışının saflığını garanti eder. Gıda işleme veya ilaç endüstrisi gibi maksimum güvenlik gerektiren uygulamalar için çift cidarlı plakalar ekstra bir koruma katmanı sağlar. Bu konfigürasyon, akışkan kanalları arasında iki plaka kullanır. Bir plakadaki sızıntı, akışkanın diğer akışkanla karışmak yerine atmosfere kaçmasına izin verir.

Akışkan Akış Dinamiği

Isı eşanjörleri, belirli akış düzenleri sayesinde yüksek verimlilik sağlar. Genellikle sıcak ve soğuk akışkanlar, ters akışlı bir akış düzeninde zıt yönlerde hareket eder. Sıcak akışkan bir kanaldan aşağı akarken, soğuk akışkan bitişik kanaldan yukarı akar. Bu dinamik, plakanın tüm uzunluğu boyunca önemli bir sıcaklık farkı sağlar. Tutarlı termal gradyan, iki akışkan arasındaki ısı transfer hızını en üst düzeye çıkarır.

Olukların Rolü

Plakalardaki oluklu desenler, iki kritik işlevi yerine getirir: Yapısal sağlamlık sağlar ve akışkan akışında türbülans oluşturur. Bu türbülans, akışkanın sınır tabakasını bozarak ısı transfer verimliliğini önemli ölçüde artırır.

·Chevron Açısı:V şeklindeki desenin açısı en etkili tasarım parametresidir.

·H Plakaları:Bu plakalar, dar (donuk) bir şevron açısına sahiptir. Yüksek ısı transferi sağlarlar, ancak aynı zamanda daha yüksek bir basınç düşüşü de yaratırlar.

·L Plakalar:Bu plakalar keskin bir şevron açısı kullanır. Daha düşük bir basınç düşüşü sağlarlar ancak termal verimliliği düşürürler.

Isı Eşanjörü Plaka Tertibatlarının Temel Tipleri

Bir ısı eşanjörünün montaj yöntemi, operasyonel yeteneklerini, bakım gereksinimlerini ve belirli endüstriyel görevlere uygunluğunu belirler. Mühendisler, her biri performans, dayanıklılık ve esneklik arasında belirgin bir denge sunan dört temel montaj türünden birini seçer.

Contalı (PHE)

Contalı Plakalı Isı Eşanjörleri (PHE'ler), en esnek tasarımı temsil eder. Bu montajda, bir dizi metal plaka sağlam bir çerçeve içinde sıkıştırılır. Elastomerik contalar, her plakanın kenarı boyunca uzanan oluklara oturarak sıkı bir sızdırmazlık sağlar ve iki akışkanı dönüşümlü kanallara yönlendirir. Bu yapı, plaka ekleyerek veya çıkararak kolay sökme, temizleme, inceleme ve kapasite değişikliğine olanak tanır.

Ancak contaların kendileri çalışma sınırlarını belirler.

Not:Contalı PHE'ler orta düzey koşullar için tasarlanmıştır. Genellikle 1,6 MPa'nın (232 psi) altındaki basınçlarda ve 150°C'nin (302°F) altındaki sıcaklıklarda çalışırlar. EPDM veya Viton gibi özel conta malzemesi, nihai sıcaklık direncini belirler.

Uyum sağlama yetenekleri onları birçok sektörde temel taş haline getirir. Yaygın uygulama alanları şunlardır:

·Isıtma, Havalandırma ve İklimlendirme:Mekan ısıtma, soğutma ve kullanım sıcak suyu için kullanılır.

·Yiyecek ve İçecek:Pastörizasyon, ürün soğutma ve genel ısıtma veya soğutma görevleri için gereklidir.

·Güç Üretimi:Yağlama yağının soğutulması ve egzoz gazlarından ısı geri kazanımı için kullanılır.

·Endüstriyel Prosesler:Kimya, ilaç ve denizcilik endüstrilerinde çok çeşitli termal görevlerde kullanılır.

Lehimli (BPHE)

Lehimli Plakalı Isı Eşanjörleri (BPHE'ler), kompakt ve son derece verimli bir çözüm sunar. Bu tasarım, conta ve çerçeve ihtiyacını ortadan kaldırır. Bunun yerine, bir dizi paslanmaz çelik plaka, genellikle bakır veya nikel gibi bir lehim malzemesi kullanılarak vakumlu bir fırında kalıcı olarak birbirine bağlanır. Sonuç, hem hafif hem de son derece dayanıklı, sağlam ve hermetik olarak kapatılmış bir ünitedir.

Lehimleme işlemi, önemli sıcaklık ve basınç değişimlerini karşılayabilen, basınca dayanıklı tek bir ünite oluşturur. Lehimleme malzemesi seçimi, farklı ortamlardaki dayanıklılığını doğrudan etkiler.

Bu sağlam ve bakım gerektirmeyen tasarım, BPHE'leri güvenilirliğin ve küçük ayak izinin kritik önem taşıdığı uygulamalar için ideal hale getirir. Yaygın olarak şu amaçlarla kullanılırlar:

·HVAC ve soğutma sistemlerinde kondansatörler, buharlaştırıcılar veya ekonomizerler.

·Bölgesel enerji şebekelerinde ısıtıcılar ve soğutucular.

·Hidrolik ısıtma ve ısı geri kazanım sistemlerindeki bileşenler.

·Elektrikli araçlar (EV'ler) ve veri merkezleri için soğutma üniteleri.

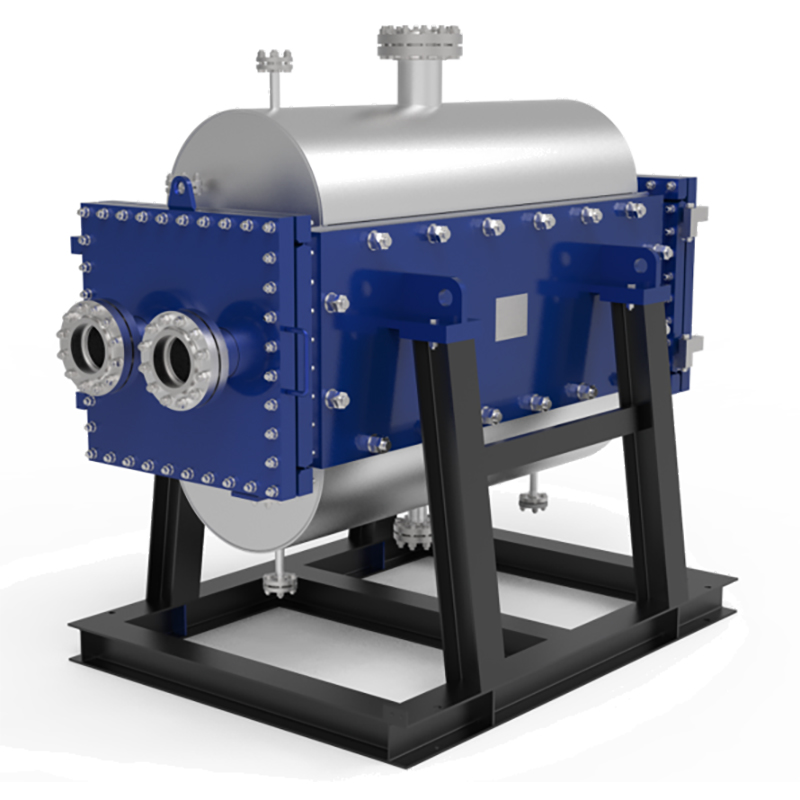

Kaynaklı (WPHE)

Kaynaklı Plakalı Isı Eşanjörleri(WPHE'ler), en zorlu endüstriyel ortamlar için maksimum dayanıklılık sağlar. Bu konfigürasyonda, oluklu levhalar güvenli bir levha paketi oluşturmak üzere birbirine kaynaklanır. Bu contasız tasarım, conta bozulmasından kaynaklanan sızıntı riskini ortadan kaldırarak, agresif sıvılar, yüksek basınçlar ve aşırı sıcaklıklar için olağanüstü güvenilirlik sağlar.

WPHE'ler, plakalı tasarımın yüksek termal verimliliğini geleneksel bir borulu eşanjörün sağlamlığıyla birleştirir. Bu yapı, yüksek basınçlı kimyasal işleme ve petrol, gaz veya enerji üretimi gibi diğer ağır hizmet endüstrileri için birçok önemli avantaj sunar. Kaynaklı yapı, yaygın bir aşınma noktasını ortadan kaldırarak daha uzun bir çalışma ömrü sağlar. Contalı muadillerine göre daha yüksek basınçlarda güvenilir bir şekilde çalışabilirler ve çoğu PHE'nin 25 bar sınırına kıyasla genellikle 30 bar'a kadar ulaşabilirler.

Yarı kaynaklı

Yarı kaynaklı ısı eşanjörleri, kaynaklı ve contalı tasarımların güçlü yönlerini bir araya getiren akıllı bir hibrit çözüm sunar. Bu montaj, iki bitişik plakanın lazerle kaynaklandığı "kaset"ler kullanır. Bu kaynaklı kasetler daha sonra üst üste yerleştirilir ve geleneksel contalarla kapatılır.

Bu benzersiz yapı iki farklı kanal türü yaratır:

1. Kaynaklı kanal:Bu taraf tamamen kapalıdır ve agresif, aşındırıcı veya yüksek basınçlı sıvıyı içerir.

2. Contalı kanal:Bu taraf daha az talep gören sıvıyı içerir ve temizlik ve bakım için açılabilir.

Bu tasarım, contaları sert ortamlardan koruyarak ekipmanın ömrünü ve zorlu koşullarda güvenilirliğini artırır. Yarı kaynaklı bir ısı eşanjörü plakasının, tam contalı bir üniteye kıyasla daha yüksek basınç ve sıcaklıkları karşılayabilmesini sağlarken, aynı zamanda servis kolaylığı da sağlar. Bu sayede, özellikle kondansatör, buharlaştırıcı ve yağ soğutucu olarak işlev gördükleri amonyak soğutma sistemlerinde, özel uygulamalar için tercih edilen bir seçenek haline gelirler. Ayrıca kimya, petrokimya ve metal işleme endüstrilerinde de yaygın olarak kullanılmaktadırlar.

Plaka Malzemelerini ve Rollerini Anlamak

Bir malzemeninısı değiştirici plakasıperformansını, kullanım ömrünü ve belirli bir endüstriyel prosese uygunluğunu doğrudan etkiler. Mühendisler, malzemeleri korozyon direnci, ısıl iletkenlik, mekanik dayanıklılık ve maliyet arasında dikkatli bir denge kurarak seçerler.

Paslanmaz Çelik (304/316)

Paslanmaz çelik, mükemmel mukavemet, korozyon direnci ve değer kombinasyonu sayesinde en yaygın kullanılan malzemedir. En yaygın iki kalite, belirgin avantajlar sunar.

• 304 Paslanmaz Çelik:Bu sınıf, su, gıda ürünleri ve hafif kimyasalları içeren genel amaçlı uygulamalar için iyi korozyon direnci sağlar.

• 316 Paslanmaz Çelik:Bu sınıf, ilave molibden içerir. Bu element, klorür ve asitlere karşı savunmasını önemli ölçüde artırır ve bu da onu deniz uygulamaları, kimyasal işleme ve aşındırıcı klorür gazı bulunan ortamlar için vazgeçilmez kılar.

316 genel olarak asidik ortamlarda üstün performans gösterirken, 304 halojen içeriği çok düşük, yüksek oksitleyici ortamlarda daha iyi performans gösterebilir.

Titanyum

Mühendisler, özellikle deniz suyu, tuzlu su ve klor gibi yüksek aşındırıcı sıvılarla ilgili uygulamalar için titanyumu tercih etmektedir. Yüksek sıcaklıktaki iyon korozyonuna karşı olağanüstü direnci, diğer metallerin deniz ortamlarında maruz kaldığı ciddi hasarı önler. Bu da onu deniz suyu tuzdan arındırma ve kıyı enerji santrali soğutma sistemleri için tercih edilen malzeme haline getirir.

Titanyumun ilk yatırım maliyeti paslanmaz çeliğe göre önemli ölçüde daha yüksek olsa da, üstün dayanıklılığı kullanım ömrünü uzatır. Bu uzun ömür, agresif ortamlarda uzun vadeli bakım ve değiştirme maliyetlerini azaltır.

Nikel Alaşımları (Hastelloy, Incoloy)

Hastelloy ve Incoloy gibi nikel alaşımları, en zorlu endüstriyel ortamlar için eşsiz kimyasal direnç sağlar. Bu malzemeler, paslanmaz çeliği ve hatta titanyumu hızla tahrip edebilecek agresif ortamlara dayanacak şekilde tasarlanmıştır. Aşağıdaki süreçleri içeren prosesler için olmazsa olmazdır:

·Konsantre sülfürik ve hidroklorik asitler

·"Islak işlem" fosforik asit

·Sıcak florür tuzları

·Klorür kaynaklı gerilim çatlağı

Sağlamlıkları, en zorlu kimyasal, petrokimya ve atık işleme uygulamalarında operasyonel güvenilirliği garanti eder.

Zorlu Endüstriyel Sıvılar İçin Özel Plakalar

Standart ısı eşanjörleri genellikle karmaşık endüstriyel sıvılarla başa çıkmakta zorlanır. Bulamaç, hamur veya viskoz sıvılar içeren prosesler,özel plaka tasarımlarıTıkanıklıkları önlemek ve güvenilir çalışmayı sağlamak için mühendislerimiz, bu zorlu uygulamaların üstesinden gelmek üzere erozyona dayanıklı malzemeler ve optimize edilmiş kanal geometrileri kullanarak özelleştirilmiş çözümler üretmektedir.

Parçacık Yüklü Sıvıların Kullanımı

Askıda katı madde, kristal veya partikül içeren akışkanlar, benzersiz akış kanallarına sahip plakalar gerektirir. Geniş aralıklı plakalar, aynı zamanda serbest akışlı plakalar olarak da bilinir ve bu koşullar için özel olarak geliştirilmiştir. Tasarımları, kirlenme ve tıkanmaları önlemek için çeşitli temel özellikler içerir:

·Geniş Kanallar:Plakalar arasındaki boşluk 6-16 mm'ye kadar ulaşabiliyor, bu sayede katı madde açısından zengin sıvıların rahatça geçmesine olanak sağlıyor.

·Azaltılmış Temas Noktaları:Özel dalga benzeri oluklu desen, plakalar arasındaki teması en aza indirir. Bu sayede, parçacıkların sıkışmasını önleyen engelsiz bir yol oluşturulur.

·Düzgün Akış:Bu tasarım, tıkanıklıkların yaygın nedenleri olan durgunluk veya ölü bölgeler olmadan akışkanın hareket etmesini sağlar.

Viskoz ve Lifli Sıvıların Yönetimi

Kağıt hamuru ve kağıt, gıda işleme ve atık su arıtma gibi endüstriler sıklıkla viskoz veya lifli ortamlar kullanır. Serbest akışlı plaka tasarımları bu uygulamalar için olmazsa olmazdır. Daha geniş ve engelsiz kanallar, yoğun sıvıları ve yüksek lif içeriğine sahip malzemeleri barındırır. Bu konfigürasyon, kesintisiz sıvı geçişine olanak tanıyarak basınç düşüşünü en aza indirir ve standart plaka tasarımlarında görülen tıkanmaları önler. 'a kadar lif içeriğine sahip ortamlar bile bu özel kanallardan verimli bir şekilde akabilir.

Güvenilirlik için Tasarım İlkeleri

Mühendisler, özel plakaların güvenilirliğini ve kullanım ömrünü artırmak için sıkı ilkelere uyarlar. Doğru malzeme seçimi ilk adımdır. Paslanmaz çelik veya titanyum gibi doğru plaka malzemesinin ve EPDM veya Viton gibi conta malzemesinin seçilmesi, akışkanın kimyasal özellikleri ve sıcaklığıyla uyumluluğu sağlar.

Not:Yerleşik endüstri standartlarına uyum da kritik öneme sahiptir. Amerikan Makine Mühendisleri Derneği (ASME) ve Basınçlı Ekipmanlar Direktifi (PED) yönergelerine uyum, zorlu koşullar altında ekipmanın yapısal bütünlüğünü ve operasyonel güvenliğini sağlar.

Uygulamanız İçin Doğru Plakayı Nasıl Seçersiniz?

Doğru plaka tertibatının seçilmesi, sistem verimliliğini, güvenilirliğini ve toplam sahip olma maliyetini doğrudan etkileyen kritik bir mühendislik kararıdır. Bu süreç, üç temel alanın sistematik bir değerlendirmesini gerektirir: sistemin operasyonel gereksinimleri, akışkanların kimyasal yapısı ve bakım ve kirlenmenin uzun vadeli zorlukları.

İşletme Koşullarının Değerlendirilmesi

Bir plaka seçmenin ilk adımı, uygulamanın termal ve hidrolik gereksinimlerini tanımlamaktır. Mühendisler, ünitenin gerekli termal performansını ve fiziksel boyutunu belirlemek için çalışma sıcaklıklarını, basınçlarını ve akış hızlarını hassas bir şekilde belirlemelidir.

Birincil hesaplama, termal görev veya ısı yüküdür. Bu değer, ısı transferi işlemi için gereken yüzey alanı miktarını belirler. İşlem iki ana adımdan oluşur:

1. Isı Yükünün (Q) Hesaplanması:Mühendisler öncelikle aktarılması gereken toplam ısıyı belirler. Bu değer, proses gereksinimlerine, akışkan akış hızlarına ve istenen sıcaklık değişimine bağlıdır.

2. Gerekli Yüzey Alanının Hesaplanması (A):Isı yükü belirlendikten sonra, mühendisler gerekli ısı transfer alanını hesaplar. Bu, ısı alışverişinin gerçekleşeceği plakaların toplam yüzey alanıdır. Uygulama için gereken plaka sayısını ve boyutunu belirler.

Seçilen birimin bu hedeflere ulaşmasını sağlamak için sistem parametrelerinin kapsamlı bir analizi şarttır. Temel performans göstergeleri şunlardır:

·Termal Performans:Sıcaklık farkını (Delta-T) hesaplamak için her iki akışkan devresinin giriş ve çıkış sıcaklıklarını ölçün.

·Akış Hızları:Kalibre edilmiş akış ölçerler kullanarak hem birincil hem de ikincil akışkanların akış hızlarını doğrulayın.

·Basınç Düşüşü:Her iki akışkan yolundaki basınç farkını ölçmek için giriş ve çıkış portlarına basınç göstergeleri takın.

·Profesyonel İpucu:💡 Çalışma sırasında mühendisler, eşanjördeki basınç düşüşünü izler. 5 PSI'dan fazla bir basınç düşüşü genellikle kirlenme veya dahili tıkanıklık gibi araştırılması gereken olası bir soruna işaret eder.

Sıvı Uyumluluğunun Değerlendirilmesi

Proses akışkanlarının kimyasal bileşimi, plaka ve conta malzemelerinin seçimini belirler. Yanlış malzeme seçimi, hızlı korozyona, conta arızasına ve maliyetli sistem duruşlarına yol açabilir. Uyumluluk, ekipmanın uzun ömürlü ve güvenli olmasını sağlar.

Contalı ünitelerde conta malzemesi genellikle en kritik seçimdir. Her elastomerin belirli bir kimyasal ve sıcaklık direnci aralığı vardır.

Farklı elastomerlerin kabiliyetleri, çalışma sıcaklığı aralığının malzeme seçiminde belirleyici bir faktör olduğunu göstermektedir.



Belirli endüstriler, malzeme seçimi için en iyi uygulamaları belirlemiştir:

·HVAC ve Soğutma:EPDM, su-glikol sistemleri için standart bir seçimdir. FKM ise HFO soğutucu akışkan veya yağ kullanan sistemler için önerilir.

·Yiyecek ve İçecek:Gıda sınıfı EPDM ve yüksek kaliteli silikonlar yaygındır. FKM, agresif temizlik kimyasallarının kullanıldığı proseslerde kullanılır.

·Kimya ve Petrokimya:Sert, aşındırıcı maddelerin güvenli bir şekilde taşınması için FKM (Viton) ve diğer özel elastomerler gereklidir.

Bakım ve Kirlenmeyi Göz Önünde Bulundurma

Kirlenme, yani plaka yüzeylerinde istenmeyen tortuların birikmesi, endüstriyel ısı değişiminde temel bir sorundur. Isıl performansı düşürür, basınç düşüşünü artırır ve periyodik temizlik gerektirir. Plakanın tasarımı, kirlenmeyi azaltmada önemli bir rol oynar.

Araştırmalar, plaka kanallarındaki akış dağılımının kritik bir faktör olduğunu göstermektedir. Farklı oluk desenlerine sahip plakalar, aynı çalışma koşullarında bile önemli ölçüde farklı oranlarda kirlenebilir. Uygunsuz bir tasarım, partikül ve tortuların kolayca biriktiği düşük hızlı veya durgun bölgeler oluşturabilir.

Örneğin, buhar yoğuşması üzerine yapılan çalışmalar, basınç düşüşü sınırlandırılmadığı sürece, 60° oluk açılı bir ısı eşanjörü plakasının, 30° açılı bir plakaya kıyasla gerekli yüzey alanını önemli ölçüde azaltabileceğini göstermiştir. Ancak, her tasarımın akış özellikleri ve kirlenme potansiyeli farklılık gösterir. Bu nedenle, mühendisler tüm yüzeyde eşit akış dağılımı sağlayan bir oluk deseni seçmelidir. Bu tasarım seçimi, yüksek akışkan hızının korunmasına yardımcı olur, bu da kendi kendini temizleme etkisi yaratır ve tortu oluşum oranını en aza indirir, sonuç olarak çalışma döngülerini uzatır ve bakım sıklığını azaltır.

Bir ısı eşanjörü plakası, yalnızca pasif bir bileşen olarak değil, endüstriyel termal yönetimin temel motoru olarak da işlev görür. Plakanın tasarımı, malzemesi ve montaj tipi, operasyonların verimliliğini, güvenliğini ve maliyet etkinliğini doğrudan belirler. Doğru plakayı seçmek, sistem performansını optimize etmek ve uzun vadeli güvenilirliği sağlamak için temel önem taşır.

SSS

Eşanjör plakaları ne sıklıkla temizlenmelidir?

Temizleme sıklığı, akışkan türüne ve çalışma koşullarına bağlıdır. Operatörler, kendi sistemleri için en uygun temizleme programını belirlemek amacıyla basınç düşüşünü ve termal performansı izler.

Farklı plaka tipleri tek bir ünitede karıştırılabilir mi?

Evet, mühendisler karma bir plaka paketi oluşturabilir. Bu "termal karıştırma", belirli bir uygulama için ısı transfer verimliliği ve basınç düşüşü arasındaki dengeyi optimize eder.

Plaka arızasının en yaygın nedeni nedir?

Korozyon ve conta bozulması en yaygın arıza nedenleridir. Erken arızayı önlemek için akışkan uyumluluğuna ve çalışma sıcaklığına göre doğru malzeme seçimi çok önemlidir.
