Çerçeve Plakası
Hızlı tanım:
Theçerçeve plakasıosabit uç kapağıPlakalı ve çerçeveli bir ısı eşanjörünün. Taşıyıcı/kılavuz çubuklarını sabitler, plaka paketini destekler, ana nozulları ve veri plakasını taşır ve hizalama ve belirtilen değerler için veri noktası görevi görür.A boyutu(sıkma uzunluğu).

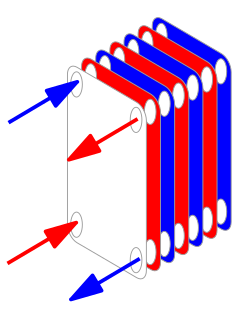

Çerçeve Plakasının Oturduğu Yer
Borulama / Nozullar │ [ ÇERÇEVE PLAKASI ] ← portlu sabit kafa veri etiketi ┌───────────────┐ │ ◉ ◉ │ ← köşe/port açıklıkları │ │ └───────────────┘ ║ Plaka paketi (oluklu plakalar contalar) ║ … … … … [ BASINÇ PLAKASI ] ← hareketli takipçi (paketi kapatır) ↑ ↑ Raylar boyunca bağlantı cıvataları (taşıma çubuğu kılavuz çubuğu)
Temel Fonksiyonlar
1) Birincil destek
Taşıyıcı çubuğu (üst ray) ve kılavuz çubuğu (alt ray) sabitleyerek plakaları ve baskı plakasını hizalar.
2) Basınç sınırı
Basınç zarfının bir tarafını oluşturur ve nozullar/portlarla arayüz oluşturur.
3) Sıkıştırma verisi
Belirtilene kapanış için referansı tanımlarA boyutu(sıkma uzunluğu).
4) Yük transferi
Bağlantı cıvatası yüklerini ve dış boru yüklerini çerçeve yapısına iletir.
5) İşaretleme ve izlenebilirlik
İsim plakasını barındırır (model, seri, tasarım basıncı/sıcaklığı, test basıncı, malzemeler, sertifikalar).
Yapı ve Temel Özellikler
| Özellik | Nelere dikkat etmelisiniz? | Neden önemli? |
|---|---|---|
| Taban malzemesi | Boyalı karbon çeliği (uygun maliyetli) veya aşındırıcı/temiz alanlar için paslanmaz çelik | Yapısal dayanıklılığı, korozyon direncini ve hijyeni dengeleyin |
| Yüzey kalitesi | Endüstriyel kaplamalar (CS) veya boncuk püskürtmeli/cilalı (SS) | Dayanıklılık, temizlenebilirlik ve görünüm |
| Nozullar/portlar | Flanşlı, Üç Kelepçeli, DIN birleşimleri, dişli veya uçtan kaynaklı uçlar | Tesis standartlarına ve hijyenik ihtiyaçlara uygunluk |
| Araziyi mühürlemek | Uç plaka contasıyla temas eden düz, hasarsız alan | Homojen conta sıkıştırma ve sızdırmaz sızdırmazlık |
| Raylar ve kolon | Taşıma/kılavuz çubukları çekül destek sütunu için işlenmiş/cıvatalı arayüzler | Plakalar ve baskı plakası için düz izleme |
| Kaldırma/ayaklar | Kaldırma gözleri/kulpları, ayarlanabilir ayaklar veya taban pedleri | Güvenli kullanım, kolay düzleştirme |
| İsim plakası pedi | Veri etiketi için korumalı düz alan | Okunaklı uyumluluk işaretleri |
Malzemeler ve Kaplamalar
· Endüstriyel soğutma/ısıtma suyu için karbon çelik epoksi/poliüretan kaplama.
· Hijyenik alanlar, sık yıkama yapılan alanlar veya kıyı tesisleri için 304/316 paslanmaz çelik.
· Kimyasal sıçrama veya UV maruziyetinin gelişmiş koruma gerektirdiği sistemler geliştirildi.
Bağlantı Noktaları ve Bağlantılar
Tesisinizin standardına ve görev tanımına uygun olanı seçin. Yaygın seçenekler şunlardır:
· ASME B16.5 (NPS) veya EN 1092-1 (DN) flanşları
· Sıhhi tesisat hatları için Tri-Clamp / Tri-Clover (ISO 2852)
· DIN 11851 süt birleştirmeleri, SMS birleştirmeleri veya yivli mekanik kaplinler
· Doğrudan kaynaklı borular için uçtan kaynaklı uçlar
Toleranslar, Düzlük ve Sıkıştırma
Çerçeve-plaka sızdırmazlık yüzeyi, düzgün conta yüklemesini sağlamak için OEM düzlük toleransını karşılamalıdır. Belirtilen değere yakınA boyututasarlanan conta sıkıştırmasını sağlar; çok kısa olması plakanın deformasyonuna, çok uzun olması ise sızıntıya neden olur.
Yükler ve Yapısal Hususlar
| Yük tipi | Kaynak | Tasarım değerlendirmesi |
|---|---|---|
| İç basınç | İşlem koşulları | Çerçeve sertliği ve plaka temas desteği |
| Boru yükleri | Hizalama hatası, ölü ağırlık, termal büyüme | Nozul takviyesi, harici boru destekleri |
| Cıvata gerginliği | Kapanış torku ve çalışma döngüleri | Bağlantı cıvatası boyutu/malzemesi, yağlama, eşit sıkma |
| Termal hareket | Isınma / soğuma | Hizalama hatası olmadan izin verilen çerçeve sapması |
| Taşıma/kurulum | Kaldırma, titreşim | Kütle, ankraj ve kızak desteği için derecelendirilmiş pabuçlar |
Yaygın Varyantlar
· Sıhhi çerçeve plakası: pürüzsüz yüzeyler, drenajlı geometri, sıhhi manşonlar, minimum çatlaklar.
· Yüksek basınç çerçeve plakası: daha kalın kesit, güçlendirilmiş nozullar, geliştirilmiş bağlantı cıvataları.
· Korozyona dayanıklı: Zorlu ortamlar için paslanmaz çerçeve veya geliştirilmiş kaplamalar.
· Buharlı servis dostu: genleşme payları ve uyumlu conta seçimi.
Çerçeve Plakası ve Basınç Plakası
| Öğe | Çerçeve Plakası (Sabit) | Basınç Plakası (Hareketli/Takipçi) |
|---|---|---|
| Hareketlilik | Destek kolonu ve raylarına sabitlendi | Açma/kapatma için slaytlar |
| Ana rol | Veri, nozullar, isim plakası | Plaka paketine sıkıştırma uygular |
| Hizmet kaldırma | Tipik olarak kurulu kalır | Plaka hizmeti için çekildi |
| Hizalama hassasiyeti | Set paketinin çubuklarla hizalanması | Sıkma sırasında kare kalmalıdır |
Kurulum ve Bakım Esasları
Kurulum sırasında
· Tabanı düzleştirin; destek kolonunun dikliğini kontrol edin.
· P&ID'ye göre nozul yönünü doğrulayın; plakaları çekmek için boşluk bırakın.
· Yağlama ile çapraz desende tork bağlantı cıvatalarını kullanarak,A boyutu.
Çalışma sırasında
· Son plaka bölgesinde sızıntı olup olmadığını izleyin; ilk termal döngülerden sonra A boyutunu tekrar kontrol edin.
· Gerektiğinde uygun destekler ve esnek konektörlerle boru yüklerini sınırlayın.
Hizmet sırasında
· Sızdırmazlık yüzeylerini ezik/boya açısından inceleyin; yalnızca OEM kılavuzuna göre giyin.
· Kaplama bütünlüğünü (CS çerçeveleri) kontrol edin ve kaplama sistemine göre onarım yapın.
· İsim levhasının okunabilirliğini doğrulayın; belgeleri seri numaralarıyla hizalayın.
Denetim Kontrol Listesi
| Kontrol noktası | Kabul Et / Eylem | Notlar |
|---|---|---|
| Sızdırmazlık alanındaki çerçeve düzlüğü | OEM toleransı dahilinde | Kalınlık ölçer veya cetvel |
| Ray hizalaması | Plakalar sorunsuz bir şekilde kayar; bağlanma olmaz | Plaka A/B değişimini onaylayın |
| Nozul bütünlüğü | Yüzeylerde boya yok; doğru conta | Bitki standardına göre kontrol edin |
| Bağlantı cıvatası durumu | Dişler temiz; somunlar yağlanmış | Hasarlı saplamaları/somunları değiştirin |
| Kaplama/bitiş | Pas, kabarcık, çatlak yok | Gerekirse rötuş yapın |
| İsim plakası | Okunaklı, eksiksiz veriler | Model/seri/MAWP/MDMT |
| A boyutu | Kapatıldıktan sonra veri sayfasını eşleştirir | Isınma sonrasında yeniden ölçüm yapın |
Sorun giderme
| Belirti | Muhtemel neden (çerçeveyle ilgili) | Çare |
|---|---|---|
| Kalıcı köşe sızıntısı | Arazi hasarını veya düzensiz sıkıştırmayı kapatma | Yüzeyi OEM'e göre düzeltin, A boyutuna tekrar kapatın, contayı kontrol edin |
| Zor plaka hareketi | Ray hizalama hatası veya çapaklar | Rayları temizleyin/çapaklarını alın, kolonun dikeyliğini kontrol edin |
| Nozul flanşında sızıntı var | Yüzeyde boya / yanlış conta / boru gerginliği | Yüzü temizleyin, contayı düzeltin, boru destekleri ekleyin |
| Eşit olmayan A boyutu | Çapraz sıkma veya cıvata sürtünmesi yok | Geri çekilin, yeniden yağlayın, çapraz desen torku |
RFQ/Veri Sayfası Alanları
| Alan | Örnek |
|---|---|
| Servis ve sıvılar | Bölge soğutma suyu ↔ proses suyu |
| MAWP / Tasarım sıcaklığı | 16 bar(g) / 180 °C |
| Malzemeler | Çerçeve: CS epoksi; Bağlantı noktaları: SS316; Plakalar: SS316L |
| Bağlantılar | DN100 PN16 flanşlar (veya 4" 150#) |
| Hijyenik mi? | Evet (Üçlü Kelepçe, yüzey kalitesi hedefi Ra ≤ 0,8 µm) |
| Kaplama sistemi | Epoksi astar PU son kat, renk RAL **** |
| İsim plakası | Dil, birimler (SI/IP), uyumluluk işaretleri |
| Site koşulları | Ortam, korozyon kategorisi, yıkama? |
SSS
S1: Çerçeve plakası her zaman portların olduğu tarafta mıdır?
Genellikle evet, ancak bazı OEM'ler yerleşim planına göre takipçiye belirli nozullar yerleştirir. Her zaman GA çizimlerini doğrulayın.
S2: Sızdırmazlık alanı çizilirse makineyle düzeltebilir miyim?
Sadece OEM kılavuzuna göre ve düzlük payı dahilinde; agresif işleme, contanın sıkıştırılmasını tehlikeye atabilir.
S3: Çerçeve plakası sol/sağ servis yönünü belirler mi?
Evet, bağlantı noktası düzeni boru yönünü ve geçiş düzenini belirler. Üretimden önce PFD/P&ID ile karşılaştırın.
S4: En sık gördüğünüz hasar nedir?
Sızdırmazlık yüzeyindeki boya veya göçük ve nozullardaki boru gerilmeleri. Her ikisi de sızıntılara ve hizalama hatalarına yol açar.
