Petrol ve Gaz Endüstrisinde Kaynaklı Plakalı Isı Eşanjörü Uygulaması

Isı değişimi, petrol ve gaz operasyonlarında hayati bir rol oynar ve güvenli ve verimli bir işlem sağlar. Bulamaçlar ve viskoz sıvılar gibi karmaşık akışkanlar, tıkanmaları önlemek ve güvenilirliği korumak için genellikle gelişmiş ekipmanlar gerektirir. Kaynaklı Plakalı Isı Eşanjörü, bu zorlu ortamlar için modern bir çözüm sunar. Bu teknoloji, zorlu koşullar ve zorlu akışkanlarla kolayca başa çıkmak için sağlam tasarım ve yüksek performanslı malzemeler kullanır.

Önemli Çıkarımlar

·Kaynaklı Plakalı Isı EşanjörleriGeleneksel eşanjörlere kıyasla yerden tasarruf sağlayan ve ağırlığı azaltan kompakt, hafif tasarımıyla yüksek ısı transfer verimliliği sunar.

·Kaynaklı yapıları ve korozyona dayanıklı malzemeleri, petrol ve gaz operasyonlarında yaygın olarak kullanılan yüksek basınçlara, aşırı sıcaklıklara ve sert sıvılara dayanmalarını sağlar.

·Optimize edilmiş akış tasarımları ve kendi kendini temizleme özellikleri tıkanmaları ve kirlenmeleri önleyerek güvenilir performans ve daha kolay bakım sağlar.

·Bu eşanjörler, petrol ve gaz proseslerinde yukarı, orta ve aşağı akışlarda hassas sıcaklık kontrolü ve enerji tasarrufu sağlar.

·Borulu ısı değiştiricilerle karşılaştırıldığında kaynaklı plakalı ısı değiştiriciler daha iyi termal verimlilik, daha küçük alan kaplaması ve daha basit bakım sağlayarak zorlu ortamlar için idealdir.

Kaynaklı Plakalı Isı Eşanjörüne Genel Bakış

Tasarım Özellikleri

Kaynaklı Plakalı Isı Eşanjörü, yenilikçi mühendisliği ve sağlam yapısıyla öne çıkıyor. Üreticiler bu eşanjörleri şu şekilde tasarlıyor:yastık tabaklarıAkordeon benzeri bir çekirdek oluşturan kasetlere kaynaklanmıştır. Bu yapı, conta ihtiyacını ortadan kaldırarak ünitenin 1.450 psig'ye kadar basınçlara ve -50°F ile 1.650°F arasındaki sıcaklıklara dayanmasını sağlar. Kompakt tasarım, büyük borulu eşanjörlerin yerini alarak, kapladığı alanı 100 ft²'den sadece 8 ft²'ye ve ağırlığı 7 tondan 1 tonun altına düşürür.

Nasıl Çalışır?

Kaynaklı Plakalı Isı Eşanjörü, iki akışkanın kaynaklı plakalar tarafından oluşturulan dönüşümlü kanallardan geçirilmesiyle çalışır. Plakalardaki şerit deseni, türbülans oluşturarak ısı transfer katsayısını artırır ve kirlenme riskini azaltır. Geliştirilmiş türbülans ve ikincil akışlar verimliliği artırır ve akış direncini düşürür. Hesaplamalı Akışkanlar Dinamiği (HAD) simülasyonları, mühendislerin akış dağılımını görselleştirmesine ve optimize etmesine yardımcı olarak maksimum performans sağlar.

Operatörler, sensörler kullanarak sıcaklığı, akışı ve basıncı izler ve bu da düzensizliklerin erken tespitine ve veriye dayalı ayarlamalara olanak tanır. Sensör verilerine dayalı kestirimci bakım, arıza süresini en aza indirir ve ekipman ömrünü uzatır. Uygun yalıtım, ısı kaybını azaltarak termal enerjinin proses içinde kalmasını sağlar. Tasarım, zorlu petrol ve gaz ortamlarında kesintisiz çalışma için olmazsa olmaz olan kolay temizlik ve bakımı destekler.

·Temel performans göstergeleri arasında ısı transfer katsayısı, basınç düşüşü, pompalama gücü ve Nusselt sayısı yer almaktadır.

·Çok amaçlı optimizasyon, 45°'lik şevron açısı, 15 mm'lik oluk aralığı ve 3 mm'lik oluk yüksekliği gibi ideal yapısal parametreleri belirlemiştir.

·Karşılaştırmalı çalışmalar, Kaynaklı Plakalı Isı Eşanjörlerinin standart modellere kıyasla performans değerlendirme kriterlerinde 'nin üzerinde iyileştirme sağladığını göstermektedir.

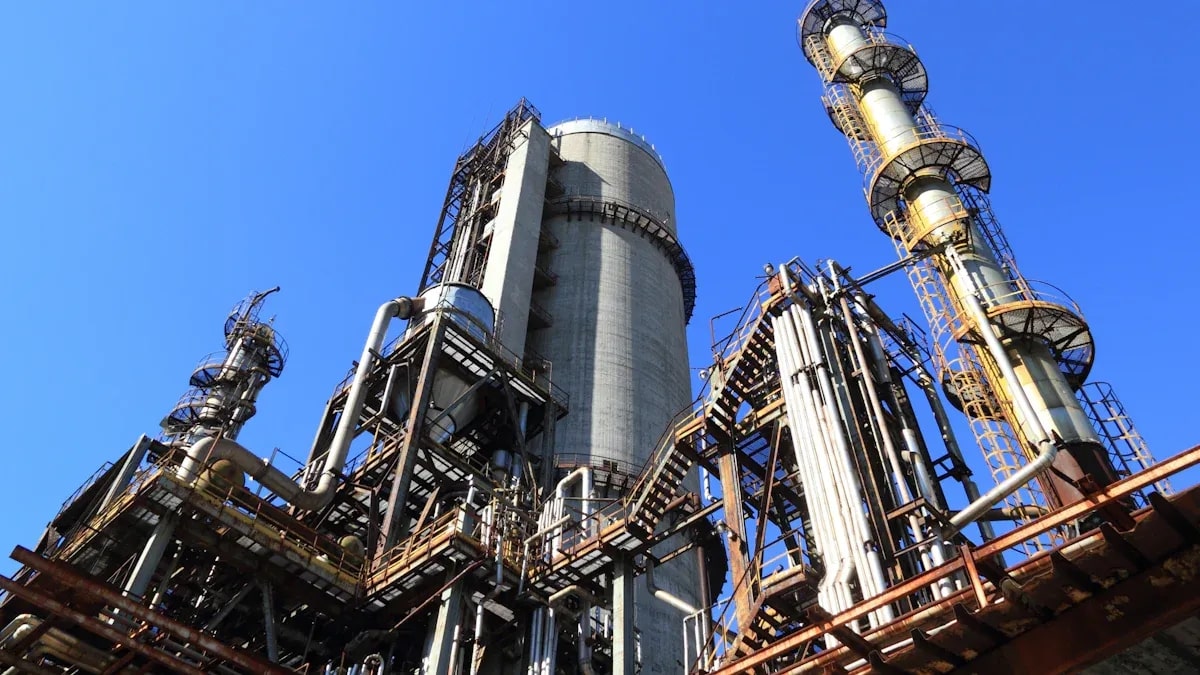

Petrol ve Gaz Uygulamaları

Yukarı Akış Süreçleri

Petrol ve gaz çıkarımı, yukarı akış operasyonlarıyla başlar. Bu süreçler ham petrolün ayrıştırılması, gazın kurutulması ve üretilen suyun arıtılmasını içerir. Operatörler genellikle yüksek viskoziteli, askıda katı madde içeren veya aşındırıcı özelliklere sahip sıvılarla karşılaşırlar.Tam Kaynaklı Plakalı Isı Eşanjörüsağlam tasarımı ve gelişmiş malzemeleriyle bu zorlukların üstesinden geliyor.

·Paslanmaz çelik ve nikel alaşımları asitli gazların ve agresif kimyasalların neden olduğu korozyona karşı dayanıklıdır.

·Optimize edilmiş kanal geometrisi, bulamaç ve lif içeren sıvıların neden olduğu tıkanmaları önler.

·Entegre yerinde temizleme (CIP) sistemleri, sökmeye gerek kalmadan kirlerin etkili bir şekilde temizlenmesini sağlar.

Operatörler, yoğuşma ve buharlaşma gibi faz değişimleri için kritik öneme sahip hassas sıcaklık kontrolünden faydalanır. Gelişmiş ısı transfer verimliliği, enerji tüketimini azaltır ve atık akışlarından ısı geri kazanımını destekler. Özel boyutlandırma ve konfigürasyon, ekipmanın sondaj platformları veya kuyu platformlarındaki dar alanlara sığmasını sağlar. Bu iyileştirmeler, daha yüksek operasyonel güvenilirlik, daha düşük bakım maliyetleri ve daha iyi proses verimleri sağlar.

Not:Lazer kaynak gibi gelişmiş üretim teknikleri, yukarı akış ortamlarında dayanıklılığı ve sürdürülebilirliği daha da iyileştiriyor.

Orta Akım ve Açık Deniz

Orta akış operasyonları, petrol ve gazın taşınması, depolanması ve şartlandırılmasına odaklanır. Açık deniz platformları ve boru hatları, ürün kalitesini ve sistem güvenliğini korumak için güvenilir ısı değişim çözümlerine ihtiyaç duyar. Kaynaklı Plakalı Isı Eşanjörü, kompakt yapısı ve zorlu deniz koşullarına dayanıklılığı sayesinde bu ortamlarda mükemmel performans gösterir.

Operatörler, özel yazılımlar kullanarak kirlenme faktörlerini günlük olarak izler. Bu yaklaşım, kirlenme olaylarının erken tespit edilmesini ve zamanında temizlik müdahalelerinin yapılmasını sağlar. Büyük bir petrol rafinerisi, performans verilerinin izlenmesinin temizlik için doğru zamanı belirlemeye, duruş süresini en aza indirmeye ve kapasiteyi korumaya yardımcı olduğunu göstermiştir. Enerji verimliliği ve güvenilirlik gibi temel performans göstergeleri, operasyonel kararlara rehberlik eder.

·Operasyonel verilerin analizi temizlik aralıklarını optimize eder.

·Uygun ısı değiştirici boyutlandırması ve akış dinamikleri basınç düşüşlerini ve enerji kaybını azaltır.

·Korozyona dayanıklı yapısı, açık deniz ortamlarında ekipmanın ömrünü uzatır.

Bu özellikler, istikrarlı çalışmayı garanti altına alır, sızıntı riskini azaltır ve orta akış ve açık deniz uygulamalarında uzun vadeli güvenilirliği destekler.

Aşağı Akış ve Petrokimyasallar

Akış aşağısı işlemleri, ham petrolün rafine edilmesini ve petrokimyasalların üretilmesini içerir. Bu süreçler, hassas sıcaklık kontrolü ve verimli ısı geri kazanımı gerektirir.TP Kaynaklı Plakalı Isı Eşanjörü hammaddelerin ön ısıtılması, proses akışlarının soğutulması ve buharların yoğunlaştırılması gibi kritik görevleri destekler.

Rafineriler genellikle ağır yağlar ve lifli bulamaçlar da dahil olmak üzere yüksek kirlenme potansiyeline sahip sıvılarla çalışır. Eşanjörün basitleştirilmiş kanal geometrisi ve entegre kendi kendini temizleme mekanizmaları, tıkanmaları önler ve yüksek termal performansı korur. Operatörler, ekipman ömrünü uzatmak ve bakım ihtiyaçlarını azaltmak için korozyona ve aşınmaya dayanıklı malzemeler kullanır.

·Isı eşanjörleri, sıcak proses akımlarından enerji geri kazanımını sağlayarak işletme maliyetlerini düşürür.

·Sıvıların hedef sıcaklıklara ulaşmasını sağlayarak ürün kalitesinin korunmasına yardımcı olurlar.

·Optimize edilmiş akış dağılımı basınç düşüşünü en aza indirir ve ısı transferini en üst düzeye çıkarır.

Bu avantajlar, emisyonları ve enerji kullanımını azaltarak sürdürülebilirlik hedeflerine katkıda bulunur. Kaynaklı Plakalı Isı Eşanjörü, karmaşık akış aşağı ve petrokimya operasyonları için güvenilir ve verimli bir çözüm sunar.

Endüstrideki Avantajlar

Verimlilik ve Kompaktlık

Petrol ve gaz endüstrisi, değerli alandan tasarruf sağlarken yüksek termal verimlilik sağlayan ekipmanlara ihtiyaç duymaktadır.Kaynaklı PHEYenilikçi plaka tasarımları ve kompakt yapılarıyla bu gereksinimleri karşılarlar. Plakalar, küçük bir alanda ısı transferi için geniş bir yüzey alanı oluşturur. Bu tasarım, operatörlerin üniteleri açık deniz platformları veya kalabalık rafineri katları gibi dar alanlara kurmalarına olanak tanır.

Isıl performans üzerine yapılan çalışmalar, ısı transfer zarfının optimize edilmesinin önemini vurgulamaktadır. Bu eşanjörler, yüksek ısı transfer katsayılarını koruyarak enerji tüketimini azaltmaya ve genel proses verimliliğini artırmaya yardımcı olur. Gelişmiş simülasyon araçları, örneğin:AKILLI GÖZ, termal yükleri modelleyin ve kompakt tasarımların enerji kullanımı üzerindeki etkisini doğrulayın. Eşanjörleri proses noktalarına daha yakın yerleştirmek gibi esnek alan kullanım stratejileri, enerji performansını daha da artırır ve ısıtma talebini azaltır. Operatörler, hem operasyonel hem de sürdürülebilirlik hedeflerini destekleyen daha düşük enerji kullanım yoğunluğu ve iyileştirilmiş ısıtma verimliliğinden faydalanır.

Uç:Kompakt ısı eşanjörleri sadece yerden tasarruf sağlamakla kalmaz, aynı zamanda mevcut sistemlere kurulum ve entegrasyonu da kolaylaştırır.

Dayanıklılık ve Güvenilirlik

Dayanıklılık, ekipmanların yüksek basınçlara, aşırı sıcaklıklara ve aşındırıcı sıvılara maruz kaldığı petrol ve gaz operasyonlarında kritik bir faktördür. Kaynaklı Plakalı Isı Eşanjörleri, zorlu ortamlara dayanmak için paslanmaz çelik ve nikel bazlı malzemeler gibi korozyona dayanıklı alaşımlar kullanır. Bu malzemeler, klorür açısından zengin ve yüksek basınçlı koşullarda yaygın bir sorun olan gerilim korozyon çatlağını önlemeye yardımcı olur.

·Gerilim korozyon çatlağı, özellikle yüksek basınç ve sıcaklık altında yapısal bütünlüğü tehlikeye atabilir.

·Operatörler, korozyonu yönetmek ve ekipman ömrünü uzatmak için alaşımları seçer ve koruyucu kaplamalar uygular.

·Ultrasonik Muayene ve Radyografik Muayene gibi muayene yöntemleri, iç korozyonu ve çatlakları erken tespit eder.

·Pürüzsüz akışkan akışı ve çatlaksız yapı gibi tasarım özellikleri korozyon riskini daha da azaltır.

Koruyucu kaplamalar ve krom ve alüminyum gibi alaşım elementleri, yüksek sıcaklık korozyonuna karşı direnci artırır. Bu stratejiler, ısı eşanjörünün en zorlu uygulamalarda bile performans ve güvenilirliğini korumasını sağlar.

Bakım ve Temizlik

Petrol ve gaz tesislerinde kesintisiz çalışma için verimli bakım ve temizlik rutinleri olmazsa olmazdır. Kaynaklı Plakalı Isı Eşanjörleri, entegre Yerinde Temizlik (CIP) sistemleri ve basitleştirilmiş kanal geometrileriyle bu ihtiyaçları destekler. Operatörler, temizlik gerektiğinde sinyal veren ısı transfer katsayıları ve basınç düşüşleri gibi performans göstergelerini izlemek için gelişmiş izleme araçları kullanır.

·Simülasyon programları kirlenme maliyetlerini hesaplar ve optimum temizleme aralıklarını belirler.

·Rutin veri toplama, operatörlerin performans düşüşünü ve temizleme etkinliğini değerlendirmelerine yardımcı olur.

·Temizleme yöntemleri arasında kimyasal temizleme, su püskürtme ve çevrimiçi temizleme yer alır ve kimyasal temizleme genellikle ısı değişim kapasitesini verimli bir şekilde geri kazandırır.

·Operatörler, temizlik başarısını doğrulamak ve bakım programlarını ayarlamak için çalışma başlangıcındaki temel değerleri ve temizlik sonrası denetimleri kullanırlar.

İzleme yazılımıAkıllı Gözve trend araçlar, ekiplerin kirlenmeyi erken tespit etmelerini, kesinti sürelerini en aza indirmelerini ve verimliliği korumalarını sağlar. Performans ölçütlerinin net bir şekilde iletilmesi, bilinçli bakım kararlarını destekler ve temizlik çalışmalarının gerekçelendirilmesine yardımcı olur. Bu uygulamaları entegre ederek, operatörler enerji optimizasyonu sağlar ve plansız kesintileri azaltarak güvenilir üretim sağlar.

Diğer Değiştiricilerle Karşılaştırma

Borulu ve Kaynaklı Plakalı Isı Eşanjörü

Borulu ısı eşanjörleri, petrol ve gaz endüstrisine onlarca yıldır hizmet vermektedir. Sıvılar arasında ısı transferi için bir gövde içindeki boru demetlerini kullanırlar. Buna karşılık, plakalı ısı eşanjörleri, sıvı akışı için birçok küçük kanal oluşturmak üzere üst üste yerleştirilmiş plakalar kullanır. Bu tasarım farkı, önemli performans avantajları sağlar.

Aşağıdaki tabloda termal verimlilikteki temel farklar vurgulanmaktadır:

Plakalı ısı eşanjörleriDaha yüksek ısı transfer katsayılarına ulaşırlar, bu da ısıyı daha verimli bir şekilde aktardıkları anlamına gelir. Kompakt boyutları, özellikle açık deniz veya kalabalık tesislerde değerli alan tasarrufu sağlar. Operatörler, borulu ünitelerde mümkün olmayan bir esneklik olan plaka ekleyerek kapasiteyi artırabilirler. Modüler tasarım, hızlı inceleme ve temizlik olanağı sağladığı için bakımı da daha kolaydır.

Not: Plakalı ısı eşanjörleri daha yakın sıcaklık yaklaşımlarını destekler, bu da ısı geri kazanımını ve enerji tasarrufunu iyileştirir.

Contalı Plaka ve Kaynaklı Plaka

Contalı plakalı ısı eşanjörleri, kanalları sızdırmaz hale getirmek için plakalar arasında contalar kullanır. Bu tasarım, kolay sökme ve temizleme imkanı sağlar. Ancak contalar, ünitenin yüksek basınçlara veya agresif kimyasallara dayanma kabiliyetini sınırlayabilir.Kaynaklı levha tasarımlarıConta ihtiyacını ortadan kaldırarak zorlu koşullar ve zorlu akışkanlar için uygundurlar. Sızıntılara karşı direnç gösterirler ve zorlu petrol ve gaz uygulamalarında olmazsa olmaz olan yüksek basınç ve sıcaklıklara dayanıklıdırlar.

Seçim Hususları

Doğru ısı eşanjörünün seçimi çeşitli faktörlere bağlıdır. Mühendisler, ısı tahliye teknolojisinin türünü, akışkan özelliklerini ve operasyonel gereksinimleri göz önünde bulundurmalıdır. Sayısal simülasyonlar, termal geri kazanımı tahmin etmeye ve üretim parametrelerini optimize etmeye yardımcı olur. Doğru performans verileri kritik öneme sahiptir, ancak endüstriyel ortamlarda testler maliyetli ve karmaşık olabilir.

Ana seçim kriterleri şunlardır:

·Isı çıkarma türü: açık devre veya kapalı devre sistemleri

·Akışkan sıcaklığı: Güç üretimi için 74 °C'nin üzerinde, ısıtma için 74 °C'nin altında

·Ekonomik faktörler: Mevcut altyapının yeniden kullanılmasıyla sağlanan maliyet tasarrufları

·Isıl performans: Daha yüksek performans katsayıları (COP) daha iyi verimliliği gösterir

·Operasyonel esneklik: Gerektiğinde kapasiteyi genişletme veya değiştirme yeteneği

·Kurulum ve bakımın karmaşıklığı

İpucu: Cu/su nanofluidleri gibi gelişmiş akışkanların kullanılması çıkış sıcaklıklarını artırabilir ve verimliliği iyileştirebilir.

Gerçek Dünya Kullanım Örnekleri

Proje Örnekleri

Birçok petrol ve gaz şirketi gelişmişplakalı ısı eşanjörleriZorlu ortamlarda verimliliği ve güvenilirliği artırmak için. Hem kara rafinerileri hem de açık deniz platformları kompakt ve yüksek performanslı çözümler gerektirir. SHPHE, yüksek sıcaklıklar, basınçlar ve zorlu akışkanlarla karşı karşıya kalan projeler için özel olarak tasarlanmış ısı eşanjörleri sunmuştur.

Aşağıdaki tabloda gerçek dünyadaki petrol ve gaz uygulamalarında gözlemlenen temel performans ölçütleri vurgulanmaktadır:

SHPHE Bu çözümleri amonyak sentez kolonlarında ve boru hattı ısıtma sistemlerinde uygulamak için önde gelen petrol ve gaz şirketleriyle ortaklık kurmuştur. Bu projeler, zorlu koşullarda bile operasyonel güvenilirlik ve enerji verimliliği göstermektedir.

Öğrenilen Dersler

Saha deneyimleri, plakalı ısı eşanjörlerinin çeşitli petrol ve gaz proseslerinde ölçülebilir avantajlar sağladığını göstermektedir. Operatörler, geleneksel borulu eşanjörlere kıyasla 'ye kadar daha yüksek ısı transfer oranları ve önemli ölçüde alan tasarrufu sağladığını bildirmektedir. Endüstriyel testlerle doğrulanan matematiksel modeller, bu sonuçları zorlu ortamlarda da doğrulamaktadır.

Endüstriyel kurutma alanında yapılan bir vaka çalışması, ısı eşanjörü tasarımının optimize edilmesinin Özgül Nem Çıkarma Oranını D artırabileceğini, kurutma süresini E azaltabileceğini ve toplam enerji tüketimini !'in üzerinde azaltabileceğini ortaya koymuştur. Oluklu levhalar gibi girdap oluşturan teknikler, akışkan karışımını ve ısı transferini daha da iyileştirir. Bu iyileştirmeler, operatörlerin daha yüksek verimlilik elde etmelerine ve daha düşük işletme maliyetlerine ulaşmalarına yardımcı olur.

SHPHE'nin inovasyona ve sektör liderleriyle iş birliğine olan bağlılığı, her çözümün petrol ve gaz operasyonlarının kendine özgü zorluklarını karşılamasını sağlar. Uzmanlıkları, dünya çapında güvenilir, verimli ve sürdürülebilir üretimi destekler.

Kaynaklı plakalı ısı eşanjörleri, petrol ve gaz operasyonlarında güçlü bir performans sunar. Avantajları şunlardır:

·Yüksek ısı transfer verimliliğive kompakt, modüler tasarımlar

·Gelişmiş malzemelerle korozyon direnci

·Yüksek basınç ve sıcaklıklarda güvenilir çalışma

·Daha az kirlenme ve daha kolay bakım

Sektör trendleri, enerji tasarruflu çözümlere olan talebin arttığını, Asya-Pasifik'te büyümenin ve malzemeler ile akıllı izleme alanındaki yeni inovasyonların arttığını gösteriyor. Bu gelişmeler, operatörlerin daha sıkı çevre standartlarını karşılamalarına ve süreç güvenilirliğini artırmalarına yardımcı olacak.

SSS

Kaynaklı plakalı ısı eşanjörlerini zorlu petrol ve gaz ortamlarına uygun kılan nedir?

Kaynaklı ısı eşanjörleriKorozyona dayanıklı malzemeler ve sağlam kaynaklı yapı kullanırlar. Bu tasarım, petrol ve gaz operasyonlarında yaygın olarak bulunan yüksek basınçlara, aşırı sıcaklıklara ve agresif sıvılara dayanmalarını sağlar.

Operatörler kaynaklı plakalı ısı eşanjörlerini nasıl temizler?

Operatörler, entegre Yerinde Temizlik (CIP) sistemlerini kullanır. Bu sistemler, eşanjörde temizlik solüsyonlarını dolaştırarak, sökme işlemine gerek kalmadan kir ve tortuları temizler. Bu işlem zamandan tasarruf sağlar ve bakım maliyetlerini düşürür.

Kaynaklı plakalı ısı eşanjörleri katı veya lifli sıvıları işleyebilir mi?

Evet. Optimize edilmiş kanal geometrisi ve kendi kendini temizleme özellikleri, bulamaçlardan, viskoz sıvılardan veya lif içeren akışlardan kaynaklanan tıkanmaları önler. Bu tasarım, zorlu proses sıvılarında bile güvenilir çalışma sağlar.

Borulu eşanjörlere kıyasla başlıca avantajları nelerdir?

·Daha yüksek termal verimlilik

·Daha küçük ayak izi

·Daha kolay bakım

Kaynaklı plakalı ısı eşanjörleri şunları sağlar:daha iyi ısı transferive daha az yer kaplar. Operatörler ayrıca daha hızlı temizlik ve daha az kesinti süresinden de faydalanır.

Kaynaklı plakalı ısı eşanjörleri belirli uygulamalar için özelleştirilebilir mi?

Mühendisler, plaka desenlerini, malzemeleri ve kanal boyutlarını proses gereksinimlerine göre uyarlayabilir. Bu esneklik, her petrol ve gaz uygulaması için optimum performans sağlar.
