Isı Eşanjörü Nedir?

Aısı değiştirici Bir akışkandan diğerine ısı transferini kolaylaştırmak için tasarlanmış özel bir ekipmandır. Bu mekanizma, çeşitli sistemlerde sıcaklık dengelerinin korunmasında ve makine ve proseslerin optimum şekilde çalışmasını sağlamada temel öneme sahiptir. Verimli bir ısı değişiminin olmaması, aşırı ısınmaya, enerji israfına ve potansiyel sistem arızalarına yol açabilir.

Isı Değiştiricilerinin Endüstride ve Günlük Yaşamda Uygulamaları

Endüstriyel komplekslerin sınırlarının ötesinde, endüstriyel ısı eşanjörleri Günlük yaşamımıza nüfuz eder. Evlerimizi ısıtan radyatörlerden, yiyeceklerimizi koruyan soğutma sistemlerine kadar bu cihazlar vazgeçilmezdir. Endüstride ise enerji santrallerinin, kimyasal işlem ünitelerinin ve üretim hatlarının temel taşlarıdırlar; bu da onların her yerde bulunmalarını ve önemlerini vurgular.

Isı TransferiIsı Eşanjörlerinde

Çalışma Prensipleriile ilgiliIsı EşanjörüS

Bir ısı değiştiricinin etkinliği üç temel ısı transfer mekanizmasına bağlıdır:

İletkenlik: Bu, ısının bir malzeme üzerinden veya temas halindeki malzemeler arasında doğrudan aktarılmasıyla ilgilidir. Isı eşanjörlerinde iletim, iki akışkanı ayıran duvarlar aracılığıyla gerçekleşir.

Konveksiyon: Bu, sıvıların toplu hareketi nedeniyle ısının hareket etmesini içerir. Bu, yoğunluk farklarından kaynaklanan doğal bir süreç veya pompalar ya da fanlar gibi harici etkenlerle oluşan zorunlu bir süreç olabilir.

Radyasyon: Bu, elektromanyetik dalgalar aracılığıyla ısı transferidir. Isı değiştiricilerde daha az baskın olsa da, yüksek sıcaklık uygulamalarında rol oynayabilir.

Verimli Isı Değişimi için Temel Hususlar

Optimum ısı transferini elde etmek için titiz tasarım değerlendirmeleri gerekir:

Malzeme Seçimi: Yüksek ısı iletkenliğine sahip malzemeler ısı transfer oranlarını artırır. Ayrıca, korozyona dayanıklı malzemeler eşanjörün ömrünü uzatır.

Yüzey Alanı Optimizasyonu: Sıvılarla temas eden yüzey alanının maksimuma çıkarılması, daha fazla ısı transferini kolaylaştırır. Bu, kanatçıklar gibi genişletilmiş yüzeyler aracılığıyla sağlanabilir.

Akış Düzenlemesi:İki akışkanın (ters akış, paralel akış veya çapraz akış) göreceli hareketi, sıcaklık gradyanlarını ve dolayısıyla ısı transferinin verimliliğini etkiler.

Nelerdir?AnaIsı Eşanjörlerinin Çeşitleri

Borulu ve Kabuklu Isı Eşanjörleri:

Silindirik bir gövde içinde bulunan bir dizi borudan oluşan gövde-borulu ısı eşanjörleri, dayanıklılıkları ve çok yönlülükleriyle ünlüdür. Bir akışkan boruların içinden geçerken, diğeri gövde içinde boruların etrafında akar. Bu tasarım, yüksek basınçlı uygulamalar için idealdir ve petrokimya işleme ve enerji üretimi gibi endüstrilerde yaygındır.

Plakalı Isı Eşanjörü:

Dar Alanlar İçin Kompakt Verimlilik

Plakalı ısı eşanjörleri (PHE'ler), üst üste dizilmiş oluklu plakalar sayesinde kompakt verimlilik elde ederek yoğun akışkan kanalları oluşturur. Plaka desenlerinden gelen türbülanslı akış, ısı transferini 3-5 kat artırarak alan ihtiyacını azaltır. Modüler tasarım, kapladığı alanı genişletmeden plaka ekleyip çıkararak kapasite ayarlamasına olanak tanır. Hacimleri, borulu tiplere göre � daha küçüktür ve HVAC, gemi veya fabrikalardaki dar alanlar için idealdir. Hafif malzemeler (örneğin paslanmaz çelik) yerden tasarruf sağlar.

Plakalar Isı Transferini Nasıl Optimize Eder?

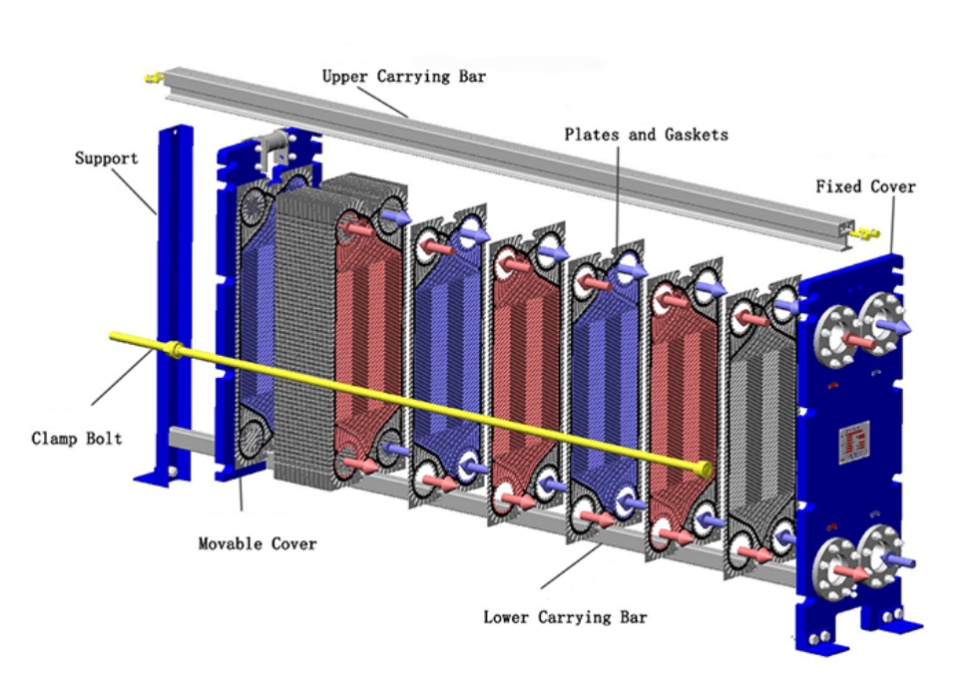

PHE (plakalı ısı eşanjörü)Birbirine istiflenmiş birden fazla ince, oluklu levhadan oluşur ve akışkan akışı için alternatif kanallar oluşturur. Oluklar türbülansa neden olarak ısı transfer katsayılarını artırır ve kompakt bir alanda verimli bir ısı alışverişi sağlar.

Temizlik ve İşletme Faydaları

Modüler yapısıplakalı ısı eşanjörleri Kolay sökülüp takılmasına olanak tanıyan bu tasarım, kolay temizlik ve bakım sağlar. Bu tasarım, arıza süresini en aza indirir ve sürekli operasyonel verimlilik sağlar.

Gıda İşlemeden HVAC Sistemlerine

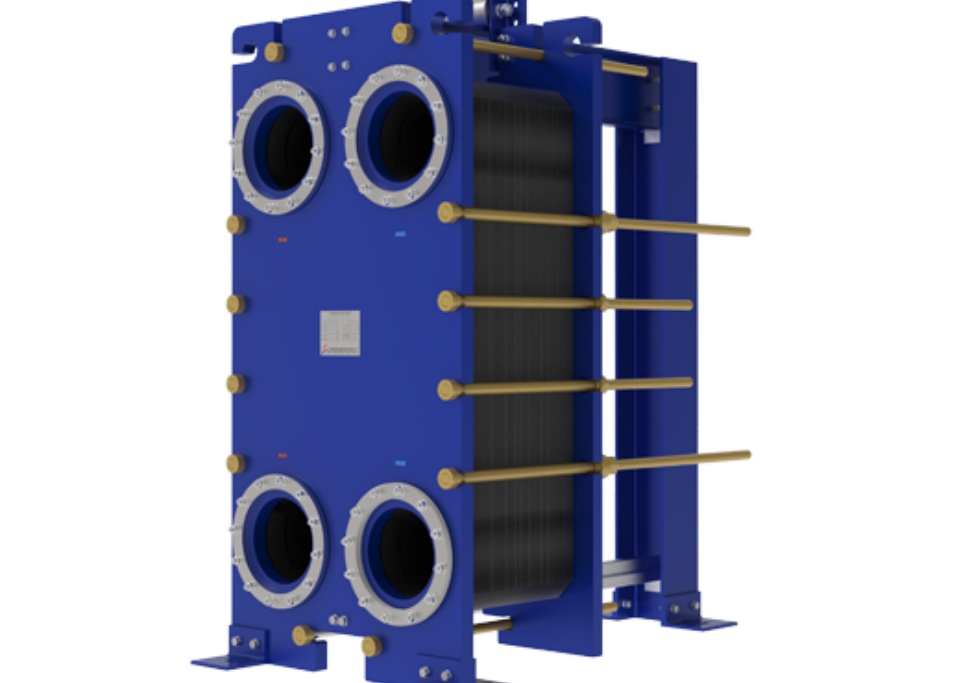

Kompakt tasarımı ve yüksek verimliliği sayesindecontalı plakalı ısı eşanjörleriGıda işleme tesisleri ve HVAC sistemleri gibi alanın kısıtlı olduğu uygulamalar için idealdir. Kolay temizlenebilmeleri nedeniyle, özellikle sıkı hijyen standartları gerektiren endüstrilerde tercih edilirler.

Plaka ve Kabuk Isı Eşanjörü‌:

Plaka ve gövde tasarımlarını birleştiren bu tip, kaynaklı plaka paketlerini silindirik bir gövdeye yerleştirir. Plakalı eşanjörlerin kompaktlığını, gövde ve borulu ünitelerin basınç dayanımıyla birleştirir. Akışkanlar, plaka kanallarından ve gövde tarafındaki boşluktan akarak yüksek termal verimlilik ve 80 bara kadar basınçlara dayanır. Uygulama alanları arasında bölgesel ısıtma, petrol ve gaz işleme ve yüksek basınçlı buhar sistemleri bulunur. Hibrit tasarımları kirlenmeyi azaltır ve termal genleşmeyi dengeler, ancak daha yüksek maliyetlidir. Kaynaklı yapıları nedeniyle bakımı zordur, ancak zorlu koşullarda geleneksel tiplerden daha iyi performans gösterirler.

Kanatlı Borulu Isı Eşanjörü:

Kanatlı borulu eşanjörler, kanatçıkları boruların dışına bağlayarak akışkanlar ve gazlar arasındaki ısı transferini artırır. Kanatçıklar, gazların düşük ısı iletkenliğini telafi ederek yüzey alanını artırır. Bunlar, klima, otomotiv radyatörleri ve havacılık soğutma sistemlerinde yaygın olarak kullanılır. Zorlanmış konveksiyon (örneğin fanlar) genellikle gaz tarafındaki ısı transferini iyileştirmek için kullanılır. Bakır borulu alüminyum kanatçıklar gibi malzemeler, iletkenlik ve maliyet arasında bir denge sunar. Gaz-sıvı ısı değişimi için etkili olsalar da, kanatçık yüzeylerindeki kirlenme zamanla verimliliği düşürebilir. Plakalı eşanjörlere göre daha az kompakttırlar, ancak hava veya gazın ortam olarak kullanıldığı durumlarda mükemmel performans gösterirler.

Hava Soğutmalı Isı Eşanjörleri:

Soğutma ortamı olarak ortam havasını kullanan hava soğutmalı ısı eşanjörleri, su ihtiyacını ortadan kaldırarak çevre dostu ve uygun maliyetlidir. Konveksiyonel ısı transferini artıran kanatlı borular ve fanlardan oluşurlar. Genellikle enerji santrallerinde ve petrokimya endüstrilerinde kullanılan bu eşanjörler, özellikle su kaynaklarının kıt olduğu bölgelerde avantajlıdır.

Çift Borulu Isı Eşanjörleri:

Saç tokası ısı eşanjörleri olarak da bilinen çift borulu tasarımlarda, bir boru diğerinin içine yerleştirilmiştir. Bir akışkan iç borudan akarken, diğeri iki boru arasındaki halka şeklindeki boşlukta dolaşır. Bu basit tasarım, uygun maliyetlidir ve düşük ısı transferi gerektiren uygulamalar için uygundur. Modüler yapısı, kolay kurulum ve ölçeklenebilirlik sağlar.

Performans ve Bakımı Karşılaştırın ve Maliyet

Isı Transferi Verimliliği ve İşletme Etkinliğindeki Farklılıklar

Her ısı değiştirici tipi farklı performans özellikleri sunar.

Borulu eşanjörler yüksek basınç ve sıcaklıklara dayanma konusunda üstün performans gösterirler ve bu da onları ağır hizmet uygulamaları için uygun hale getirir.

Plakalı eşanjörlerYüksek yüzey alanı-hacim oranları ile kompakt tasarımlarda üstün ısı transfer oranları sağlarlar.

Hava soğutmalı eşanjörler su kaynaklarından bağımsızlık sağlarken, çift borulu eşanjörler daha küçük ölçekli operasyonlar için basitlik ve güvenilirlik sağlar.

Bakım

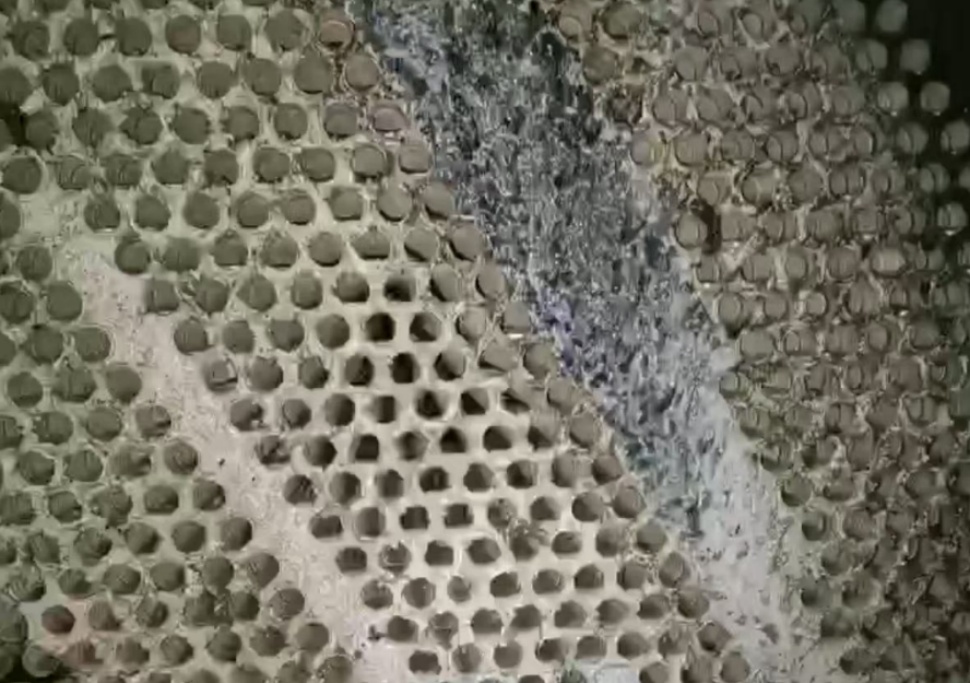

Kirlenme (ısı transfer yüzeylerinde istenmeyen maddelerin birikmesi), performansı düşürebilir ve işletme maliyetlerini artırabilir. Borulu eşanjörler, özellikle borulardaki kirlenmeyi gidermek için periyodik temizlik gerektirebilir. Plakalı ısı eşanjörleri ise temizlenmesi daha kolay olsa da, zamanla conta değişimi gerektirebilir. Malzeme seçimi, korozyonu azaltmada ve eşanjör ömrünü uzatmada önemli bir rol oynar.

Maliyet ve Kurulum

Eşanjör tiplerine göre ilk yatırım ve kurulum maliyetleri farklılık göstermektedir.

Borulu eşanjörler ilk etapta daha yüksek maliyetler gerektirebilir ancak zorlu ortamlarda uzun ömürlüdür.

Plakalı ısı eşanjörleri alan ve bakım açısından maliyet tasarrufu sağlar ancak basınç ve sıcaklık eşikleri açısından sınırlamalara sahip olabilir.

Hava soğutmalı eşanjörler su kullanımını ortadan kaldırarak işletme maliyetlerini düşürebilirken, çift borulu eşanjörler ise özel uygulamalar için ekonomik çözümler sunmaktadır.

Doğru Isı Eşanjörünü Seçmek

Eşanjör Tipine Göre Akışkan Özellikleri ve Çalışma Koşullarının Eşleştirilmesi

Seçim sürecinde akışkanın viskozite, aşındırıcılık ve sıcaklık aralıkları gibi özellikleri dikkate alınmalıdır. Örneğin, yüksek viskoziteli akışkanlar, gövde ve borulu eşanjörlerin sağlam tasarımından faydalanabilirken, aşındırıcı olmayan düşük viskoziteli akışkanlar plakalı eşanjörler için oldukça uygun olabilir.

Sektöre Özel Gereksinimler:

Farklı endüstriler, ısı eşanjörü performansına farklı talepler getirir. Kimyasal işleme, agresif maddelere dayanıklı malzemeler gerektirebilirken, gıda ve içecek endüstrisi hijyen ve kolay temizliğe öncelik verir. HVAC sistemleri genellikle kompakt ve verimli tasarımları tercih ederken, enerji üretim tesisleri yüksek termal yükleri kaldırabilen eşanjörlere ihtiyaç duyar.

Son DüşünceHts

Dört temel ısı değiştirici tipinin (gövde ve boru, plaka, plaka ve gövde, kanatçıklı boru, hava soğutmalı ve çift borulu) kapsamlı bir şekilde anlaşılması, her birinin belirli uygulamalara göre uyarlanmış farklı özelliklere sahip olduğunu ortaya koymaktadır.

Borulu ve kabuklu ısı değiştiriciler, yüksek basınç ve yüksek sıcaklık senaryolarını idare etme kapasiteleri ve sağlamlıkları nedeniyle övgü topluyor ve bu da onları petrokimya işleme ve enerji üretimi gibi endüstrilerde vazgeçilmez kılıyor.

Kompakt ve verimli tasarıma sahip plakalı ısı eşanjörleri, HVAC sistemleri ve gıda işleme gibi alanın kısıtlı olduğu ve hızlı termal tepkinin gerekli olduğu uygulamalar için idealdir.

Hava soğutmalı ısı eşanjörleri, soğutma için ortam havasını kullanarak çevre dostu bir çözüm sunar, böylece su tasarrufu sağlar ve işletme maliyetlerini düşürür; bu da özellikle kurak bölgelerde veya su kaynaklarının sınırlı olduğu yerlerde faydalıdır.

Basitliği ve maliyet etkinliği ile öne çıkan çift borulu ısı eşanjörleri, daha küçük ölçekli operasyonlarda veya proses gereksinimlerinin basit olduğu ve karmaşık ısı değişimi çözümleri gerektirmediği durumlarda iyi hizmet vermektedir.
