‌Neden HT-BLOC Tam Kaynaklı Plakalı Isı Eşanjörünü Seçmelisiniz?

Modern endüstriyel operasyonlar, özellikle zorlu koşullar altında termal prosesleri yönetirken sürekli olarak gelişmiş verimlilik, güvenilirlik ve güvenlik gerektirir. Kimyasal üretimden enerji üretimine kadar çeşitli sektörlerdeki prosesler, sıcaklık, basınç ve akışkan uyumluluğu sınırlarını zorlayarak giderek daha zorlu koşullar altında çalışır. HT-BlocTam Kaynaklı Plakalı Isı Eşanjörüen zorlu ortamlarda bile olağanüstü operasyonel bütünlük sağlayarak öne çıkan çözümlerden biridir.

HT-Bloc Tam Kaynaklı PHE'yi Farklı Kılan Nedir?

Gelenekselplakalı ısı eşanjörleri(PHE'ler), plakalar arasında sızdırmazlık sağlamak için conta kullanır. Bu tasarımlar standart koşullarda etkili olsa da, yüksek basınç veya sıcaklıklarda performansı doğal olarak sınırlar ve kimyasal açıdan zorlu ortamlarda bozulabilir. Buna karşılık, HT-Bloc ünitesi, ısı transfer paketinde conta bulunmayan metal plakaları birleştirmek için lazer veya plazma kaynağı kullanan tamamen kaynaklı plaka yapısı kullanır.

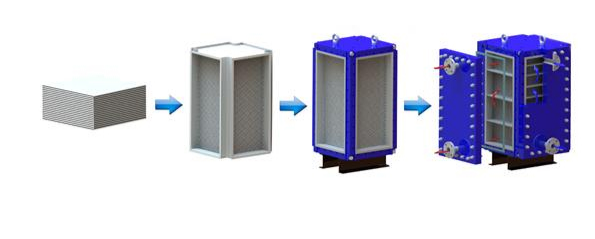

Tam Kaynaklı Plakalı Eşanjör Nasıl Monte Edilir?

Plaka paketi, belirli sayıda plakanın kaynaklanmasıyla oluşturulur, ardından dört köşe kirişi, üst ve alt plakalar ve dört yan kapaktan oluşan bir çerçeveye monte edilir. HT-BlocKaynaklı Plakalı Isı EşanjörüDeğiştirilebilir bileşenler ve standartlaştırılmış modüller kullanarak kolay özelleştirme ve ölçeklenebilirlik sağlar. Bu modülerlik, HT-Bloc ısı eşanjörlerinin belirli endüstriyel gereksinimleri karşılayacak şekilde uyarlanabilmesini sağlayarak hem performansı hem de güvenilirliği artırır.

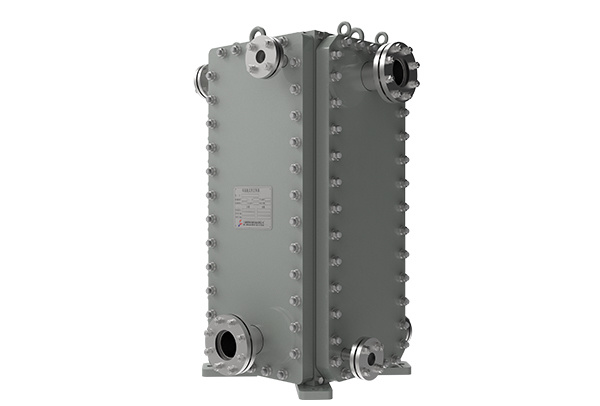

Kaynaklı blok ısı eşanjörü (HT-Bloc) ve contalı PHE

Isıl Transfer Verimliliği

Yapısal avantajlarının ötesinde,tamamen kaynaklı phe Termal performansta mükemmeldir. Plaka tasarımı, akışkanlar ve metal arasındaki yüzey temasını en üst düzeye çıkarır ve alternatif kanallar, nispeten düşük hızlarda bile türbülanslı akışı teşvik eder.

Tamamen kaynaklı tasarımların çoğu, sıcak ve soğuk akışkanların bitişik kanallarından zıt yönlerde aktığı ters akımlı bir akış düzeni kullanır. Bu konfigürasyon termodinamik açıdan idealdir, ısı eşanjörünün tüm uzunluğu boyunca ortalama sıcaklık farkını (LMTD) en üst düzeye çıkarır ve çok yakın sıcaklık yaklaşımlarına olanak tanır; bu da ısıtılan akışkanın çıkış sıcaklığının, ısıtma akışkanının giriş sıcaklığına çok yakın olabileceği anlamına gelir ve bu da yüksek termal verimliliği gösterir.

Bu, tamamen kaynaklı plakalı ısı eşanjörünün, belirli bir görev ve kullanım alanı için geleneksel borulu ısı eşanjörlerininkini önemli ölçüde aşan, dikkate değer derecede yüksek ısı transfer katsayılarına ulaşmasını sağlar. Bu proses yoğunlaştırma kapasitesi, daha küçük ve daha hafif ekipmanlara olanak tanır, değerli tesis alanından tasarruf sağlar ve potansiyel olarak yapısal destek gereksinimlerini azaltır.

Tam kaynaklı plakalı ısı eşanjörünün yaygın uygulamaları

HT-Bloc, son derece zorlu akışkanlar ve ortamlarla başa çıkmak üzere tasarlanmıştır. Güvenilirliği ve sızdırmaz performansı, onu çeşitli sektörlerde kullanıma uygun hale getirir:

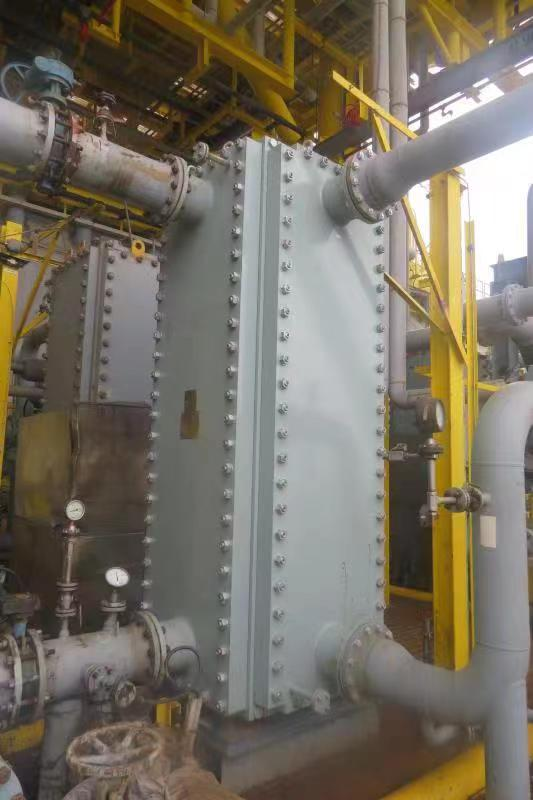

Petrol ve Gaz:

Alanın kısıtlı olduğu açık deniz işleme

Yüksek basınçlı gaz ve kondensat soğutması

Aşındırıcı ve ekşi gazların tutulması

Kimyasal İşleme:

Asitlerin (örneğin, H₂SO₄, HCl), çözücülerin ve kostiklerin kullanımı

Çapraz bulaşma ve conta uyumluluğu endişelerini en aza indirme

Güç Üretimi:

Yardımcı buhar ve kondensat geri kazanım sistemleri

Endüstriyel Soğutma:

Yüksek basınç altında çalışan amonyak veya CO₂ sistemleri

Tehlikeli soğutucu akışkanların kullanıldığı güvenlik açısından kritik uygulamalar

Deniz ve Açık Deniz:

Kompakt deniz suyu soğutmalı sistemler

Titanyum plaka seçenekleriyle yüksek korozyon direnci

Sıkça Sorulan Sorular.

S1: HT-Bloc tam kaynaklı Plakalı Isı Eşanjörü yanıcı veya zehirli akışkanlarla kullanılabilir mi?
C: Kesinlikle. Tamamen kaynaklı tasarım, tehlikeli sıvılar için olağanüstü bir koruma sağlar.

S2: Tamamen kaynaklı Plakalı Isı Eşanjörü mevcut sistemlerin yenilenmesi için uygun mudur?
C: Evet, kompakt tasarımı ve özelleştirilebilir bağlantı seçenekleri sayesinde.

S3: Temizlik aralıkları nelerdir?
A: Bu sizin prosesinize bağlıdır. Temiz akışkan kullanılan tesisatlar aylarca hatta yıllarca temizlenmeden kalabilir.

Tam plakalı ısı değiştiricinin bakımı

HT-Bloc üniteleri conta ile ilgili bakımı ortadan kaldırsa da, ısı transfer performansını korumak için rutin bakıma ihtiyaç duyarlar. En etkili yöntem, şunları sunan Yerinde Temizlik (CIP) yöntemidir:

Sökmeye gerek kalmadan invaziv olmayan temizlik,

Kirlenme türüne göre özelleştirilmiş kimyasal formülasyonlar,

Mekanik temizliğe göre daha kısa duruş süresi.

Özellikle ağır kirlenmelerde, bazılarıblok tipi ısı transferiTasarımlar, sınırlı mekanik erişim için açılabilir panellere sahiptir ve gerektiğinde yüksek basınçlı jet temizliğine olanak tanır.

İpuçları: Kirlenmeyi erken tespit etmek ve proaktif temizlik döngüleri planlamak için basınç düşüşünü ve sıcaklık farkını düzenli olarak izleyin.

Contalı PHE ile Tamamen Kaynaklı PHE Arasındaki Yaşam Döngüsü Maliyet Analizi

Tamamen kaynaklı eşanjörler daha yüksek bir ilk sermaye yatırımı gerektirse de, yaşam döngüsü avantajları genellikle daha düşük Toplam Sahip Olma Maliyeti ile sonuçlanır.

Contalı PHE'ler: Conta tedariki ve bakım için durma noktaları nedeniyle daha düşük başlangıç ​​sermayesi, ancak daha yüksek işletme ve bakım maliyetleri. Periyodik yenileme maliyetleri azaltabilir, ancak zorlu koşullarda sık sık conta değişimi, kullanım ömrü giderlerini artırabilir.

Tamamen Kaynaklı PHE'ler: Değişimde daha yüksek ön maliyet ve sermaye yoğunluğu, ancak minimum bakım, işletme giderlerini azaltır. Sızıntı veya conta arızalarının kritik riskler oluşturduğu uygulamalarda, değiştirme ihtiyaçlarına rağmen toplam sahip olma maliyeti daha düşük olabilir.

HT-Bloc'un olağanüstü güvenilirliği özellikle sürekli operasyonlarda çok iyi sonuç veriyor.

Çözüm:

HT-Bloc Tam Kaynaklı Plakalı Isı Eşanjörü sadece bir bileşen değil, aynı zamanda en zorlu termal koşullar altında güvenilirlik, emniyet ve verimlilik gerektiren endüstriyel prosesler için stratejik bir varlıktır.

Prosesinizin zorlu koşullar altında olağanüstü termal kontrol gerektirmesi durumunda, kaynaklı plakalı ısı eşanjörü teknolojisinin avantajlarından yararlanmak, verimliliği ve güvenilirliği artırmanın anahtarıdır. HT-Bloc Kaynaklı Plakalı Isı Eşanjörümüzün, TP Kaynaklı Plakalı Isı Eşanjörümüzün ve Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörümüzün detaylı özelliklerini incelemeye veya bu çözümlerin özel operasyonlarınızı nasıl optimize edebileceği konusunda danışmanlık almak için bugün termal mühendislik uzmanlarımızla iletişime geçmeye davet ediyoruz.
