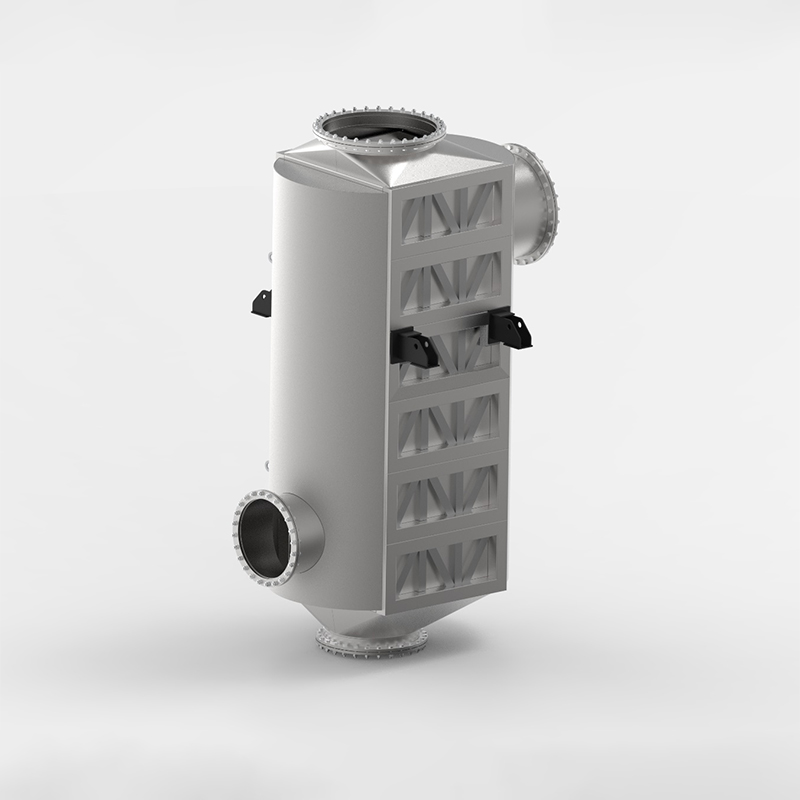

Plakalı Hava Ön Isıtıcısı
Sertifikalar: ASME, NB, CE, BV, SGS vb.
Uzman tavsiyesi mi arıyorsunuz? Deneyimli mühendislerimiz size yardımcı olmaya hazır. İhtiyaçlarınıza tam olarak uyacak şekilde tasarlanmış ısı eşanjörlerimiz ve tamamlayıcı hizmetlerimiz hakkında daha fazla bilgi edinin.
bize Ulaşın
Ürün Detayları
-
Plakalı Hava Ön Isıtıcısı Nedir?
Plakalı Hava Ön Isıtıcısı, karşı akışlı veya çapraz akışlı konfigürasyonları kullanarak ısı değişim prensiplerine göre çalışır. Oluklu metal plakalar, sıcak ve soğuk akışkanlar için alternatif kanallar oluşturur ve modüler, yapı taşı tasarımı, değişen sistem gereksinimlerini karşılamak için esnek ve ölçeklenebilir montaj olanağı sağlar. Egzoz gazları (baca gazı veya proses atık gazı gibi) plakaların bir tarafından geçerek ısılarını iletim yoluyla plaka duvarlarına aktarır. Eş zamanlı olarak, yanma havası veya proses havası plakaların karşı tarafından akarak ince plaka duvarları aracılığıyla ısıyı emer. Oluklu tasarım, türbülansı tetikleyerek konvektif ısı transfer verimliliğini artırır. Bu işlem, egzoz gazlarının sıcaklığını düşürürken gelen havanın sıcaklığını artırır ve bu hava daha sonra kazanlara, fırınlara veya reaktörlere yönlendirilir. Sıcak egzoz gazlarından ısıyı geri kazanarak ve soğuk havayı ön ısıtarak, plakalı hava ön ısıtıcısı genel sistem verimliliğini önemli ölçüde artırır. Modüler tasarım, tüm sistemi aksatmadan tek tek plaka modüllerinin kolayca değiştirilebilmesi veya yeniden yapılandırılabilmesi sayesinde bakımı da kolaylaştırır ve uzun vadeli operasyonel güvenilirlik ve maliyet etkinliği sağlar. -
Neden Plakalı Hava Ön Isıtıcısı?
Plakalı hava ön ısıtıcıları, yüksek sıcaklıktaki egzoz gazlarından (örneğin baca gazı) atık ısıyı geri kazanarak yanma veya proses havasını ön ısıtmak suretiyle çevre korumasına önemli ölçüde fayda sağlar. Bu ısı değişim süreci, egzoz sıcaklığındaki her 18°C'lik düşüş için enerji verimliliğini %1 oranında artırarak yakıt tüketimini ve buna bağlı sera gazı emisyonlarını (CO₂, SO₂) doğrudan düşürür. Egzoz gazı sıcaklıklarını düşürerek termal kirliliği azaltır ve atmosfere partikül salınımını en aza indirir. Oluklu plaka tasarımları, toz ve asidik kalıntılar gibi havadaki kirleticileri filtreleyerek ısı transfer verimliliğini artırır ve hava kalitesini iyileştirir. Dayanıklı modüler yapı, ekipman ömrünü uzatarak bakım sıklığını ve malzeme israfını azaltır. Ayrıca, düşük gürültülü çalışmaları akustik kirliliği en aza indirerek daha temiz endüstriyel süreçleri ve sürdürülebilir kaynak kullanımını destekler.
Ürün Avantajı
-
Yüksek Termal Verimlilik
Plakalı ısı eşanjörlerinin ısı transfer katsayısı, borulu elemanlara göre 1-3 kat daha yüksektir. Akış kanalı aralığı ve akış uzunluğu kombinasyonunun, ısı değişimi öncesi ve sonrasında sıcak ve soğuk ortam hacim değişimlerine göre optimize edilmesiyle, tasarım optimum ısı transfer performansı ve basınç düşüşü sağlar.Mükemmel korozyon direnci
Ekipman ömrünün uzun olmasını sağlamak için farklı ortam ve çalışma koşullarına göre malzemeler titizlikle seçilebilir. Ayrıca, farklı sıcaklık aralıkları için farklı malzemeler kullanılarak yüksek-düşük sıcaklık dereceli bir tasarım benimsenebilir ve bu da üretim maliyetlerini etkili bir şekilde azaltır. -
Hafif ve Kompakt
Genellikle paslanmaz çelik malzemeden üretilen bu ürün, hem hafif hem de korozyona dayanıklıdır. Birim hacim başına önemli ölçüde daha büyük bir ısı değişim yüzey alanı sunarak, verimliliği en üst düzeye çıkarırken mekansal ayak izini en aza indirir.Maliyet Etkin
Sistem, verimli tasarımı ve modüler montajı sayesinde işletme ve bakım maliyetlerini düşürür. Enerji kullanımını en aza indirir, ısı transferini en üst düzeye çıkarır ve kolay kurulum ve ölçeklenebilirlik sağlar. Modüler bileşenler, arıza süresini azaltır, kullanım ömrünü uzatır ve uygun maliyetli yükseltmelere olanak tanıyarak uzun vadeli ekonomik faydalar ve esneklik sağlar.
Ürün Parametreleri
| Parametre Öğesi | Parametre |
|---|---|
| Maksimum Alan | 40000㎡ |
| Plaka Kalınlığı | 0,6 – 2,0 mm |
| Tasarım Sıcaklığı | -20 ~ 800℃ |
| Maksimum Tasarım Basıncı | 6 Bar |
| Plaka malzemesi | 304, 316L, 2205, 310S, 904L, Corten-A |
Nasıl tasarlanır ve üretilir?
Plakalı Hava Ön Isıtıcısı
Modüler Tasarım

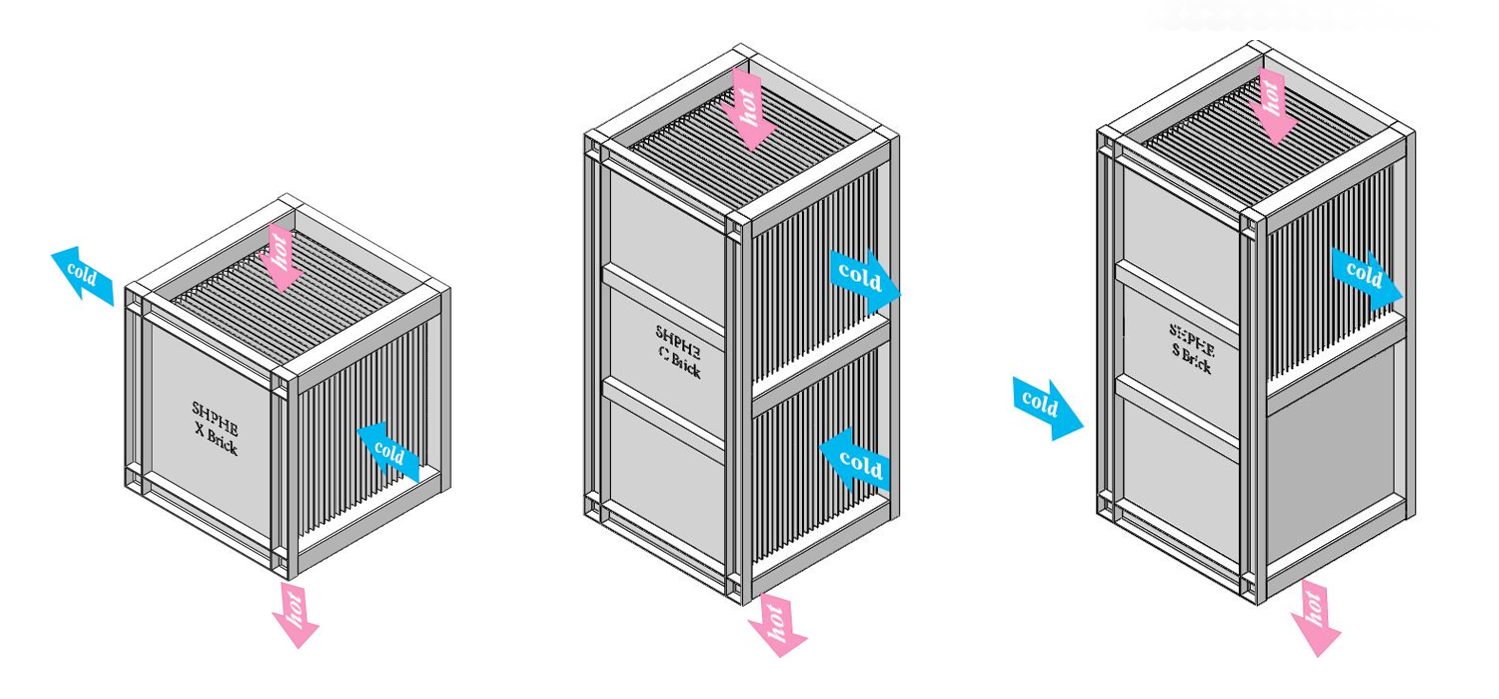

- X tuğla, E tuğla, C tuğla ve S tuğla, ekipmanların sahada kolayca taşınmasını ve monte edilmesini sağlayan dört temel ısı transfer modülü görevi görür. Bu temel modüller, büyük ölçekli uygulamalar için sorunsuz bir şekilde birleştirilebilir ve hem üretim sürecinde hem de ekipman boyut ayarlamalarında esneklik sunar. Bu modüler yaklaşım, uyarlanabilirliği artırır, lojistiği basitleştirir ve çeşitli endüstriyel ortamlarda verimli dağıtım sağlar.
Malzeme Seçimi
- Uzun ömür ve performans sağlamak için yüksek iletkenliğe ve korozyona dayanıklı malzemelere önem verilmektedir. Çiğ noktası korozyonunu önlemek için sistem, bilimsel olarak optimize edilmiş bir proses düzeni, tescilli Air Film™ teknolojisi, bypass düzenlemesi ve korozyona dayanıklı malzemeler kullanmaktadır. Bu önlemler, yoğuşma kaynaklı korozyona karşı etkili koruma sağlayarak zorlu ortamlarda ekipman dayanıklılığını ve operasyonel güvenilirliği artırır. Bu kapsamlı yaklaşım, bakım gereksinimlerini en aza indirir ve sistemin ömrünü uzatarak endüstriyel uygulamalar için sağlam bir çözüm sunar.
Termal Stres Yönetimi
- Tasarım stratejileri, termal stresi azaltmak ve genleşme/büzülme döngülerinden kaynaklanan yapısal hasarı önlemek için termal dengeleme mekanizmalarını, düşük CTE malzemelerini, optimize edilmiş düzenleri, tahmini simülasyonları ve sıcaklık kontrolünü bir araya getirir.
Plakalı Hava Ön Isıtıcısının Uygulamaları
Plakalı hava ön ısıtıcıları, enerji geri kazanımı ve verimlilik artışı için endüstrilerde yaygın olarak kullanılmaktadır. Petrol ve gazda, hidrojen reformerlerini, gecikmeli koklaştırıcıları ve kraking fırınlarını optimize ederler. Metalurjide, yüksek fırın operasyonlarını ve demir dışı atık gaz sistemlerini iyileştirirler. Kimya tesisleri, bunları ısıtma ve katalitik kraking ünitelerine entegre eder. Sprey kaplama ve cam endüstrileri, atık ısıyı geri dönüştürmek için kurutma fırınlarında ve ocaklarında kullanırlar. Çevresel uygulamaları arasında emisyon kontrolü için RTO/RCO sistemleri bulunur. Kompakt tasarımları, yüksek termal verimlilikleri ve düşük kirlenme dirençleri, yakıt tüketimini, emisyonları ve maliyet tasarruflarını azaltarak küresel olarak sürdürülebilir endüstriyel uygulamaları destekler.
-
Petrol ve Gaz Endüstrisi için Isı Değişim ÇözümleriPetrol ve Gaz endüstrisi, petrol ve gazın çıkarılması ve işlenmesinden çeşitli petrokimya ürünlerinin üretim ve satışına kadar her şeyi kapsayan bir tedarik zinciriyle modern endüstrinin temel taşlarından biridir. Bu ürünler enerji, kimya, ulaştırma, inşaat ve ilaç gibi sektörlerde yaygın olarak kullanılmakta ve bu da sektörü ekonomik kalkınma için vazgeçilmez kılmaktadır. Plakalı ısı eşanjörleri, yüksek verimlilikleri, kompakt boyutları, korozyon direnci ve bakım kolaylığı nedeniyle petrol ve gaz endüstrisinde yaygın olarak kullanılmakta ve bu sektör için ideal bir seçim haline gelmektedir. -
Kimya Endüstrisi için Isı Değişim ÇözümleriKimya endüstrisi, çeşitli proses taleplerini karşılamak için uzmanlaşmış tasarım, hassas üretim ve sıkı kalite kontrolünü bir araya getiren oldukça teknik bir sektördür. Isıtma, soğutma, yoğuşma ve buharlaştırma için verimli ısı transferi sağlayan plakalı ısı eşanjörleri bu alanda olmazsa olmazdır. Kompakt tasarımları, yüksek termal verimleri ve zorlu koşullara uyum sağlama kabiliyetleri, sorunsuz çalışma sağlar, enerji tüketimini azaltır ve sürdürülebilirlik hedeflerini destekler. -
Metalurji Endüstrisi için Isı Değişim ÇözümleriMetalurji endüstrisi, hammadde üretimi için kritik bir sektör olup, genellikle "endüstrinin omurgası" olarak anılır. Genellikle demir ve çelik üretimini içeren demir metalurjisi ve bakır, alüminyum, kurşun, çinko, nikel ve altın gibi metallerin işlenmesini içeren demir dışı metalurji olmak üzere iki gruba ayrılır.
