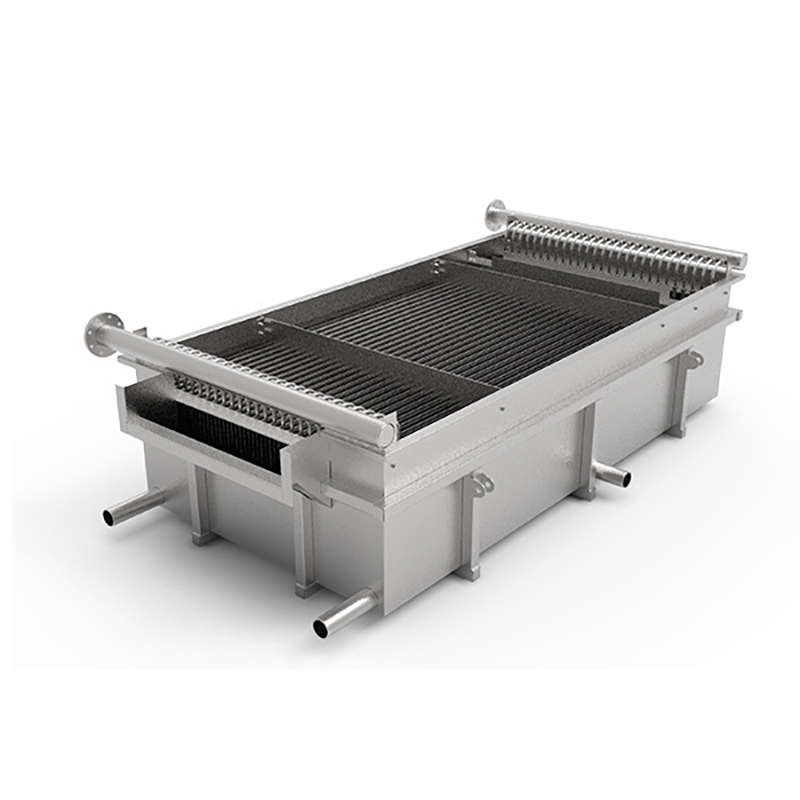

Yastık Tabak
Sertifikalar: ASME, NB, CE, BV, SGS vb.
Uzman tavsiyesi mi arıyorsunuz? Deneyimli mühendislerimiz size yardımcı olmaya hazır. İhtiyaçlarınıza tam olarak uyacak şekilde tasarlanmış ısı eşanjörlerimiz ve tamamlayıcı hizmetlerimiz hakkında daha fazla bilgi edinin.
bize Ulaşın
Ürün Detayları
-

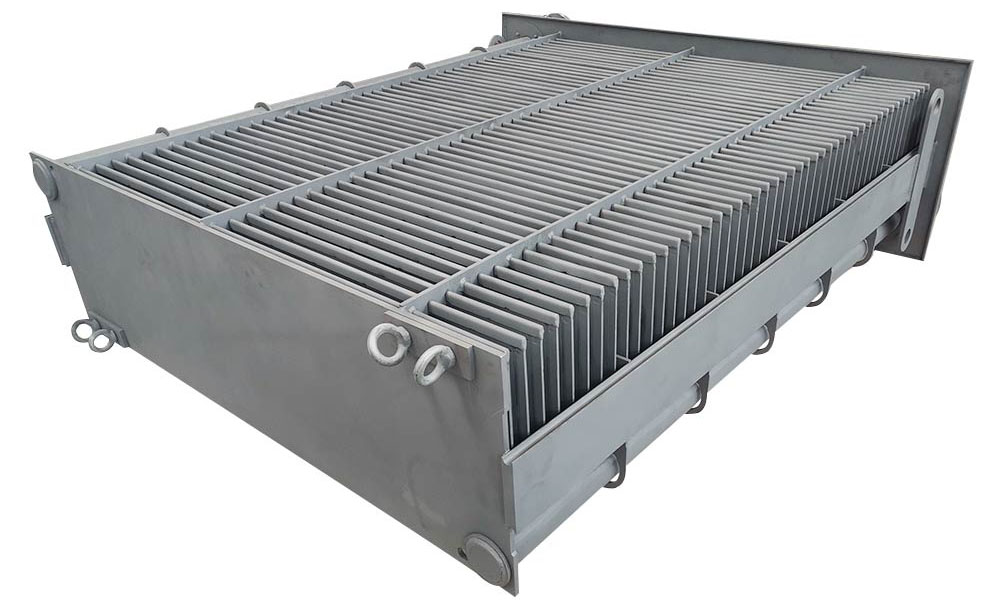

Yastık Plaka Prensibi
Yastık Plakanın temel prensibi, iç boşluk yapısında yatmaktadır. Plaka, verimli ısı alışverişini kolaylaştırmak için sıvılarla (su, yağ veya gaz gibi) doldurulabilen kapalı boşluklar oluşturmak üzere kaynak veya presleme yoluyla oluşturulur. Boşluk yapısı ayrıca plakanın mekanik mukavemetini artırarak daha yüksek basınç ve yüklere dayanmasını sağlar. Çalışma sırasında sıvı boşluklardan akarak plakanın yüzeyi aracılığıyla dış ortamla ısı alışverişinde bulunur ve bu da soğutma, ısıtma veya yalıtım işlevlerini yerine getirir. -
Modern Endüstriyel Uygulamalarda Yaygın Olarak Kullanılır
Yastık Plaka, yenilikçi tasarımı ve çok yönlü avantajlarıyla, verimli ısı değişimi, yapısal bütünlük ve hafif çözümler talep eden sektörlerde devrim yaratarak modern endüstriyel uygulamalarda bir temel taşı haline gelmiştir. Benzersiz boşluk tabanlı yapısı, termal performansı artırmanın yanı sıra olağanüstü mekanik mukavemet de sağlayarak, onu çeşitli sektörlerde çok yönlü ve vazgeçilmez bir malzeme haline getirir.
Ürün Avantajı
-
Yüksek Termal Verimlilik
Geniş yüzey alanı ve iç boşluk yapısı ısı transferini artırır ve verimli soğutma veya ısıtma gerektiren uygulamalar için idealdir.Hafif Tasarım
Boşluklu yapı, mukavemeti korurken malzeme kullanımını azaltır ve hafif ama dayanıklı bir çözüm sunar. -
Mekanik Dayanıklılık
Tasarım, basınca ve deformasyona karşı mükemmel direnç sağlayarak zorlu ortamlarda güvenilirliği garanti altına alır.Çok yönlülük
Çeşitli akışkanlara (sıvılar, gazlar) ve çalışma koşullarına uygun olmaları, farklı endüstriyel uygulamalara uyum sağlamalarını mümkün kılar. -
Hijyenik Özellikler
Pürüzsüz yüzeyleri ve kolay temizliği sayesinde gıda ve ilaç gibi temizliğin kritik önem taşıdığı sektörler için idealdir.Maliyet Etkinliği
Azaltılmış malzeme tüketimi ve iyileştirilmiş verimlilik, işletme ve üretim maliyetlerini düşürerek uzun vadeli ekonomik faydalar sağlar.
Ürün Parametreleri
| Parametre Öğesi | Parametre |
|---|---|
| Her Plakanın Maksimum Alanı | 24㎡ |
| Plaka Kalınlığı | 0,8 – 4 mm |
| Tasarım Sıcaklığı | -20 ~ 300℃ |
| Maksimum Tasarım Basıncı | 63 Bar |
| Plaka malzemesi | 304, 316L, 2205, 904L, ST13, C-276, Titanyum vb. |
Nasıl tasarlanır ve üretilir?
Yastık tabağı
Gereksinimleri Tanımlayın
- Amaç: Uygulamayı belirleyin (örneğin, ısı eşanjörleri, tanklar veya yapısal bileşenler).
- Boyutlar: Kullanım amacına göre uzunluk, genişlik ve kalınlığı belirtin.
- Performans Kriterleri: Basınç toleransı, termal verimlilik ve yük taşıma kapasitesi gibi parametreleri tanımlayın.
Yapısal Tasarım
- Şekil ve Desen: Dayanıklılığı ve ısı transfer verimliliğini artırmak için yastık benzeri yapıyı yükseltilmiş ve girintili alanlar ile tasarlayın.
- Dahili Kanallar: Sıvılar veya gazlar için dahili akış yollarını planlayın, düzgün dağılım ve minimum basınç düşüşü sağlayın.
Malzeme Seçimi
- Temel Malzeme: Korozyon direnci, dayanıklılık ve ısı iletkenliği gibi faktörleri göz önünde bulundurarak paslanmaz çelik, alüminyum veya karbon çeliği gibi malzemeleri seçin.
- Yüzey İşlemleri: Uygulama ortamına göre yüzey işlemlerine (örneğin cilalı, fırçalanmış veya kaplamalı) karar verin.
Kaynak ve Montaj
- Dikiş Kaynağı: Yapısal bütünlüğü ve sızdırmaz performansı garantilemek için yastık plakasının kenarlarını kaynaklayın.
- Montaj: Yastık plakasını kaynak veya cıvatalama tekniklerini kullanarak daha büyük sistemlere (örneğin, ısı eşanjörleri veya tanklar) entegre edin.
Yastık Plaka Uygulamaları
Yastık Plaka'nın yenilikçi tasarımı, sayısız avantajıyla birleşince modern endüstriyel uygulamalarda kullanılmasını sağlamıştır.
-
Çevre Koruma Endüstrisi için Isı Değişim ÇözümleriÇevre Koruma sektörü, kirliliği azaltmaya, kaynakları korumaya ve sürdürülebilir kalkınmayı teşvik etmeye odaklanmaktadır. Önemi, iklim değişikliğiyle mücadelede, ekosistemleri korumada ve halk sağlığını güvence altına almada yatmaktadır. Birincil hedef, atıkları en aza indirerek ve yenilenebilir enerjiye geçiş yaparak "sıfır emisyon"a ulaşmaktır. Bu, gelişmiş teknolojiler, atık geri dönüşümü ve enerji tasarruflu sistemlerle sağlanır. Plakalı ısı eşanjörleri (PHE'ler), endüstriyel süreçlerde enerji verimliliğini artırarak, enerji tüketimini azaltarak ve ısı geri kazanımını sağlayarak önemli bir rol oynar. Kompakt tasarımları ve yüksek ısı transfer verimlilikleri, sürdürülebilir uygulamaları destekleyerek emisyon azaltma hedeflerine ulaşmada ve daha yeşil bir gelecek yaratmada onları vazgeçilmez kılar. -
Gıda Endüstrisi için Isı Değişim ÇözümleriGıda endüstrisi, güvenlik, verimlilik ve sürdürülebilirliğe öncelik vererek sarf malzemelerinin üretimi, işlenmesi, paketlenmesi ve dağıtımını kapsar. Başlıca sektörler arasında süt ürünleri, içecekler, konserve ürünler ve hazır gıdalar yer alır. Plakalı ısı eşanjörleri (PHE'ler), pastörizasyon, ısıtma, soğutma ve konsantrasyon gibi termal proseslerde hayati bir rol oynar. Kompakt tasarımları, yüksek ısı transfer verimlilikleri ve hijyenik yüzeyleri, enerji israfını en aza indirirken hızlı sıcaklık kontrolü sağlar. PHE'ler ayrıca çapraz bulaşma risklerini azaltır ve ısı geri kazanım sistemlerini destekleyerek, endüstrinin maliyet etkinliği ve çevre dostu uygulamalara yönelik taleplerini karşılar. Uygulamalar arasında süt sterilizasyonu, meyve suyu işleme ve atık ısının yeniden kullanımı yer alır ve verimliliği artırırken, sıkı gıda güvenliği standartlarına uyumu da sağlar. -
Kimya Endüstrisi için Isı Değişim ÇözümleriKimya endüstrisi, çeşitli proses taleplerini karşılamak için uzmanlaşmış tasarım, hassas üretim ve sıkı kalite kontrolünü bir araya getiren oldukça teknik bir sektördür. Isıtma, soğutma, yoğuşma ve buharlaştırma için verimli ısı transferi sağlayan plakalı ısı eşanjörleri bu alanda olmazsa olmazdır. Kompakt tasarımları, yüksek termal verimleri ve zorlu koşullara uyum sağlama kabiliyetleri, sorunsuz çalışma sağlar, enerji tüketimini azaltır ve sürdürülebilirlik hedeflerini destekler.
