Baskılı Devre Isı Eşanjörü
Sertifikalar: ASME, NB, CE, BV, SGS vb.
Uzman tavsiyesi mi arıyorsunuz? Deneyimli mühendislerimiz size yardımcı olmaya hazır. İhtiyaçlarınıza tam olarak uyacak şekilde tasarlanmış ısı eşanjörlerimiz ve tamamlayıcı hizmetlerimiz hakkında daha fazla bilgi edinin.
bize Ulaşın
Ürün Detayları
-

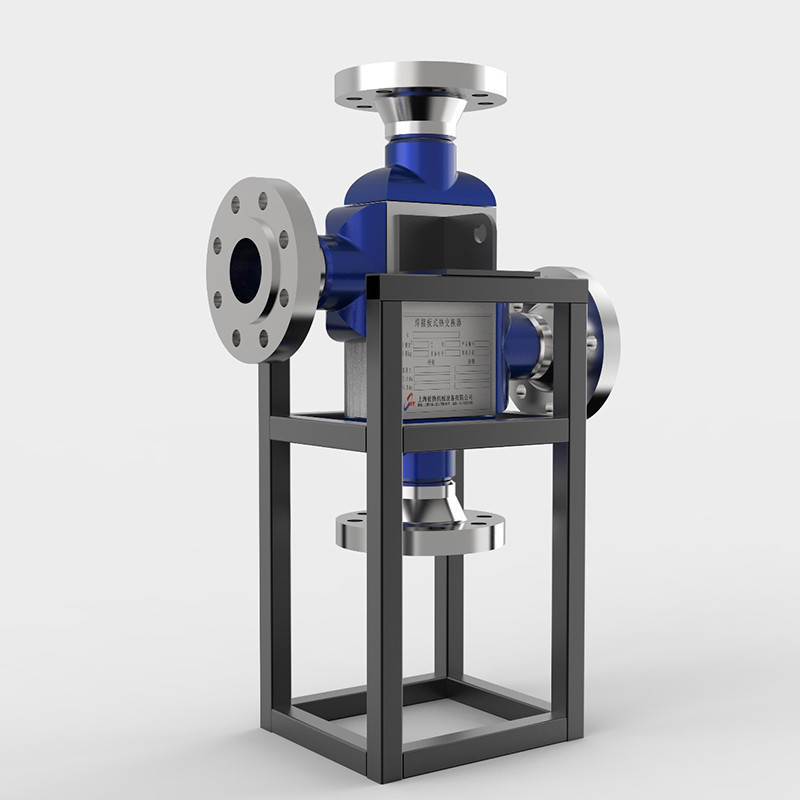

Baskılı Devre Isı Eşanjörü Nedir?
Baskılı Devre Isı Eşanjörü (PCHE), zorlu çalışma koşulları için tasarlanmış son derece kompakt ve verimli bir ısı eşanjörüdür. PCHE'ler, geleneksel eşanjörlerin yetersiz kaldığı yüksek basınç ve sıcaklık uygulamalarında (900°C ve 1.000 bara kadar) mükemmel performans gösterir; örneğin LNG sıvılaştırma, nükleer reaktörler, süperkritik CO₂ güç çevrimleri ve havacılık sistemleri. Mikro kanal tasarımları, geniş bir yüzey alanı/hacim oranı sunarak ısı transfer verimliliğini en üst düzeye çıkarırken, difüzyonla birleştirilmiş yapıları olağanüstü mekanik mukavemet ve korozyon direnci sağlar. Kompakt boyut, dayanıklılık ve hassas termal performans gibi temel avantajları, onları alan ve güvenilirliğe öncelik veren enerji yoğun endüstriler için ideal hale getirir. -
Baskılı Devre Isı Eşanjörü Nasıl Yapılır?

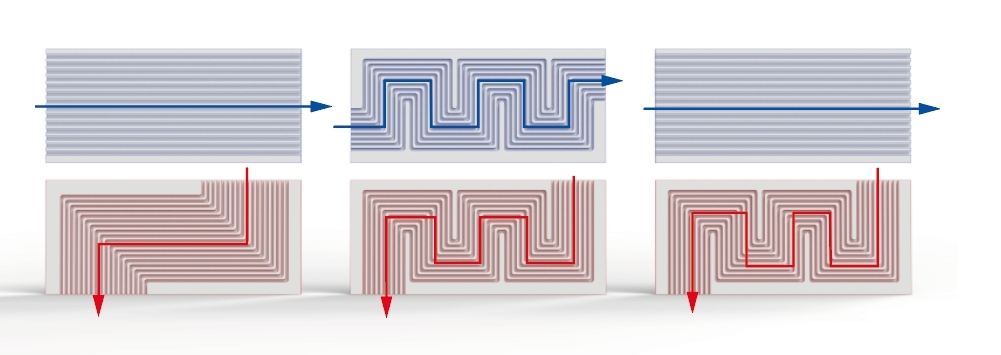

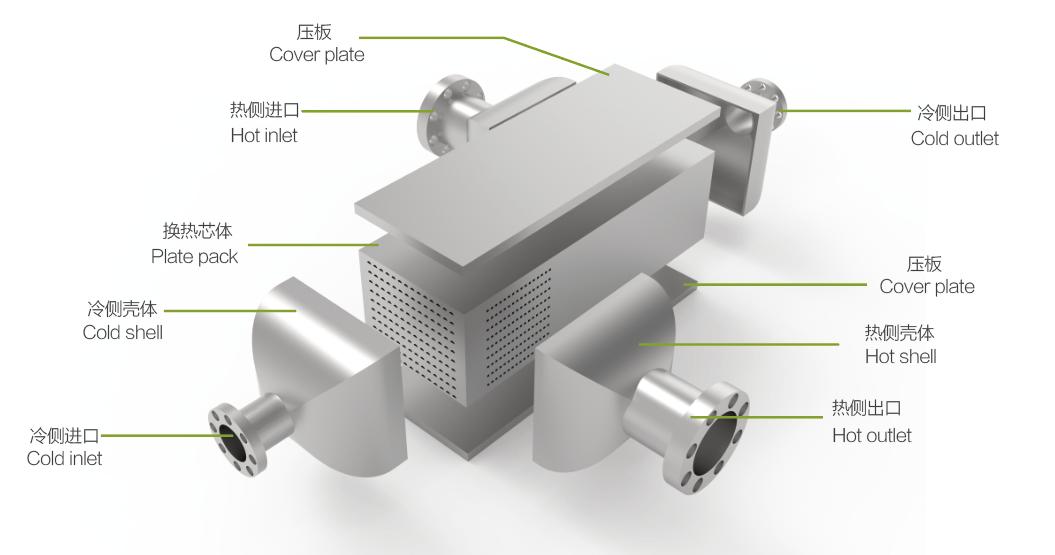

PCHE, genellikle paslanmaz çelik veya nikel alaşımlarından yapılmış ince metal plakalardan üretilir ve yüzeylerinde karmaşık mikro kanal desenleri oluşturmak için hassas bir kimyasal aşındırma işleminden geçirilir. Bu mikro kanallar, sıvı akışını ve ısı transfer verimliliğini optimize etmek için titizlikle tasarlanmıştır. Aşındırılmış plakalar daha sonra belirli bir konfigürasyonda istiflenir ve yüksek basınç ve sıcaklık altında difüzyon bağlama işlemine tabi tutulur; bu da üstün termal performans ve sızdırmazlık sağlayan sağlam, monolitik bir yapı oluşturur.
PCHE teknolojisinin temel avantajlarından biri, olağanüstü tasarım esnekliğidir. Plakaların oluk profilleri, belirli proses gereksinimlerini karşılayacak şekilde özel olarak tasarlanabilir. Bu uyarlanabilirlik, PCHE'lerin değişen akış hızlarına, basınç düşüşlerine ve termal yüklere uyum sağlamasını sağlayarak onları çok çeşitli çalışma koşulları için uygun hale getirir.
Ürün Avantajı
-
Kompaktlık
Baskılı Devre Isı Eşanjörü, geleneksel borulu ısı eşanjörlerine göre 5-10 kat daha küçük bir alan kaplayan, dikkat çekici derecede kompakt bir tasarıma sahiptir ve bu da onu alan kısıtlaması olan uygulamalar için ideal bir çözüm haline getirir. -
Yüksek Verimlilik
PCHE, 'e varan etkileyici bir genel ısı transfer verimliliğine sahip olup, kısa bir zaman dilimi içerisinde hızlı ve önemli miktarda ısı değişimine olanak sağlayarak üretim verimliliğini önemli ölçüde artırmaktadır. -
Dayanıklılık
PCHE, 1000 bar basınç ve 850°C sıcaklık gibi aşırı çalışma koşullarına dayanabilen olağanüstü bir dayanıklılık göstermektedir.
Ürün Parametreleri
| Parametre Öğesi | Parametre |
|---|---|
| Maksimum Alan | 8000㎡ |
| Kanal Boşluğu | 0,4 – 4 mm |
| Tasarım Sıcaklığı | -196 ~ 850℃ |
| Maksimum Tasarım Basıncı | 1000 Bar |
| Plaka malzemesi | 304, 316L, 2205, Titanyum, C-276 |
Nasıl tasarlanır ve üretilir
Baskılı Devre Isı Eşanjörü
Tasarım
- Baskılı Devre Isı Eşanjörü (PCHE) tasarımı, Termal-Hidrolik, Mikrokanal Geometri Optimizasyonu, mekanik ve üretim hususlarını birleştiren çok disiplinli bir yaklaşım gerektirir.
Malzeme Seçimi
- Temel Malzemeler: Korozyon direnci ve yüksek sıcaklık performansı için seçilen paslanmaz çelik (SS316L), nikel alaşımları (Inconel 625) veya titanyum.
- Plaka Kalınlığı: Tipik olarak, basınç ve termal gereksinimlere bağlı olarak 0,5–2 mm
Mikrokanal Aşındırma
- Kaplama: Metal plakalara fotorezist tabakası uygulayın.
- Maskeleme: CFD ile tasarlanan mikrokanal desenlerini bir fotomaske aracılığıyla fotoreziste aktarmak için UV ışığını kullanın.
- Aşındırma: Plakaları kimyasal bir banyoya (örneğin paslanmaz çelik için ferrik klorür) daldırarak açıkta kalan bölgeleri çözün ve hassas mikrokanallar (100–500 µm genişliğinde) oluşturun.
- Temizlik: Kalan fotorezist ve kalıntıları temizleyin.
Difüzyon Bağlanması
- Üst üste konulan levhalar vakumlu fırına yerleştirilir.
- Yüksek sıcaklık (malzemenin erime noktasının p–95'i, örneğin SS316L için 900–1.000°C) ve basınç (10–30 MPa) birkaç saat boyunca uygulanır.
- Atomik difüzyon, dolgu malzemesi olmadan plakaları monolitik bir blok haline getirir.
Toplantı
- Kolektörler/Manifoldlar: Sıvı akışını yönlendirmek için dış kolektörleri kaynaklayın veya cıvatalayın.
- Yalıtım/Kaplama: Aşırı sıcaklık uygulamaları için termal bariyer kaplamaları uygulayın.
- Sızıntı Testi: Helyum veya su ile basınçlandırın.
- Isıl Performans: Laboratuvar testleri yoluyla ısı transfer oranlarını ve basınç düşüşünü doğrulayın.
Baskılı Devre Isı Eşanjörünün Uygulamaları
Baskılı Devre Isı Eşanjörleri (PCHE'ler), doğal gaz işleme endüstrisinde, özellikle verimli ısı transferi, kompakt tasarım ve yüksek basınç ve sıcaklığa dayanıklılık gerektiren proseslerde yaygın olarak kullanılmaktadır. Yüksek termal verimlilikleri, yerden tasarruf sağlayan yapıları ve aşırı koşullara dayanıklılıkları, onları bu sektörde kritik bir bileşen haline getirmektedir.
-
Açık Deniz Endüstrisi için Isı Değişim ÇözümleriAçık deniz modüler mühendisliği, uzmanlaşmış tasarım, hassas üretim, sıkı kalite kontrolü ve eksiksiz satış sonrası desteğini bir araya getiren son derece teknik ve kapsamlı bir projedir. Bu çözümler, deniz ve gemi ortamlarının benzersiz taleplerini karşılamak üzere tasarlanmıştır. -
"Akıllı Göz" - Isı Eşanjörleri için Akıllı Guardian UzmanıEndüstriyel üretimde, ısı eşanjörlerinin istikrarlı çalışması, üretim verimliliği ve enerji güvenliğiyle doğrudan ilişkilidir. Dünya çapında lider bir ısı eşanjörü üreticisi olan Shanghai Plate Heat Exchanger, "Smart Eye" dijital izleme sistemine öncülük etmiştir. Yapay zeka, uç bilişim ve dijital ikiz teknolojilerine odaklanan bu sistem, dünya çapındaki müşterilere tüm yaşam döngüsü boyunca akıllı işletme ve bakım çözümleri sunarak, her ısı eşanjörünün sürekli canlılığını korumasını sağlar. -
Enerji Endüstrisi için Isı Değişim ÇözümleriEnerji sektörü, yenilenebilir enerji, akıllı şebekeler ve enerji depolama alanındaki gelişmeler sayesinde ekonomik büyümeyi ve sürdürülebilirliği teşvik ederek modern yaşam için olmazsa olmazdır. Karbon emisyonlarının azaltılmasında ve güvenilir enerji erişiminin sağlanmasında kritik bir rol oynar. Plakalı ısı eşanjörleri, enerji santrallerinde ısı transferini optimize ederek enerji verimliliğini artırarak bu sektörde hayati önem taşır. Kompakt tasarımları ve yüksek verimlilikleri, enerji tüketimini ve işletme maliyetlerini düşürerek sürdürülebilir termal yönetimi destekler. Enerji sektörü ve plakalı ısı eşanjörleri, küresel enerji çözümlerinin geliştirilmesinde ve daha yeşil bir geleceğe ulaşılmasında kilit rol oynar.
