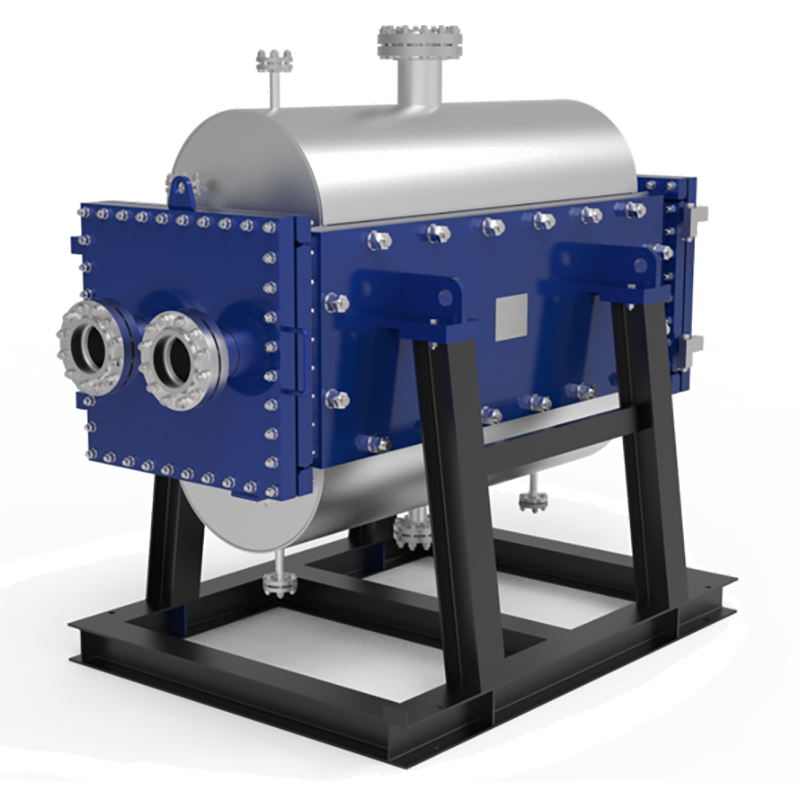

TP Kaynaklı Plakalı Isı Eşanjörü
Sertifikalar: ASME, NB, CE, BV, SGS vb.
Uzman tavsiyesi mi arıyorsunuz? Deneyimli mühendislerimiz size yardımcı olmaya hazır. İhtiyaçlarınıza tam olarak uyacak şekilde tasarlanmış ısı eşanjörlerimiz ve tamamlayıcı hizmetlerimiz hakkında daha fazla bilgi edinin.
bize Ulaşın
Ürün Detayları
-
TP Kaynaklı Plakalı Eşanjör Nedir?
TP Kaynaklı Plakalı Isı Eşanjörü, bir kabuk-borulu ısı eşanjörü ile bir plakalı ısı eşanjörünün yapısal özelliklerini birleştiren bir ısı eşanjörü türüdür. Her iki teknolojinin avantajlarından yararlanmak üzere tasarlanmıştır. Plakalı ısı eşanjörlerinin kompaktlığı ve yüksek ısı transfer verimliliği, kabuk-borulu ısı eşanjörlerinin sağlamlığı ve yüksek basınç/sıcaklık direnciyle bir araya gelir. Bu sayede, sıvı-sıvı, gaz-gaz ve sıvı-gaz ısı transfer prosesleri de dahil olmak üzere çok çeşitli uygulamalar için ideal olan, oldukça çok yönlü ve verimli bir çözüm sunar. -
TP Kaynaklı Plakalı Eşanjör Nasıl Üretilir?

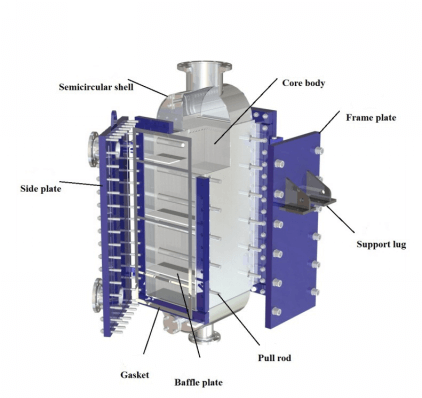

TP Kaynaklı Plakalı Isı Eşanjörünün temel bileşenleri; bir veya birden fazla plaka paketi, gövde ve plakadan oluşan çerçeve, sıkıştırma cıvataları, hem soğuk hem de sıcak taraflar için giriş ve çıkış bağlantıları, bölme plakaları ve destek yapılarıdır. Plaka paketi, oluklu plakaların üst üste istiflenip kaynaklanmasıyla oluşturulur ve boyutları, kullanılan plaka uzunluğuna ve plaka sayısına göre değişir.
Boru ve levha yan kabukları, özel proses gereksinimlerine bağlı olarak kaynaklanabilir veya cıvatalanabilir, böylece farklı çalışma koşullarına esneklik ve uyum sağlanabilir. Bu tasarım, ekipmanın dayanıklılığını ve performansını artırmanın yanı sıra bakım ve kurulum süreçlerini de basitleştirir.
Ürün Avantajı
-
Hibrit Tasarım
Plakalı ısı değiştiricilerin kompaktlığı ve yüksek ısı transfer verimliliğini, borulu ısı değiştiricilerin sağlamlığı ve yüksek basınç/sıcaklık direnciyle birleştirir. -
Açılabilir
Cıvatalı bağlantı, dört tarafın da açılabilmesini sağlayarak kolay erişim ve çok yönlülük sağlamak üzere tasarlanmıştır. Bu özellik, temizlik, bakım ve muayene süreçlerinde daha fazla esneklik ve kolaylık sağlar. -
Dayanıklılık
Oluklu levha ve gövde yapısı sayesinde yüksek basınca ve aşırı sıcaklıklara dayanıklı olup, en zorlu çalışma ortamlarında bile güvenilir performans sağlar.
Ürün Parametreleri
| Parametre Öğesi | Parametre |
|---|---|
| Tasarım Sıcaklığı | -196 ~ 900 ℃ |
| Tasarım Basıncı | Vakum ～60 Bar |
| Plaka Kalınlığı | 0,6 – 1,5 mm |
| Maksimum Alan | 15000㎡ |
Nasıl tasarlanır ve üretilir
Kaynaklı Plakalı Isı Eşanjörü
Termal Tasarım

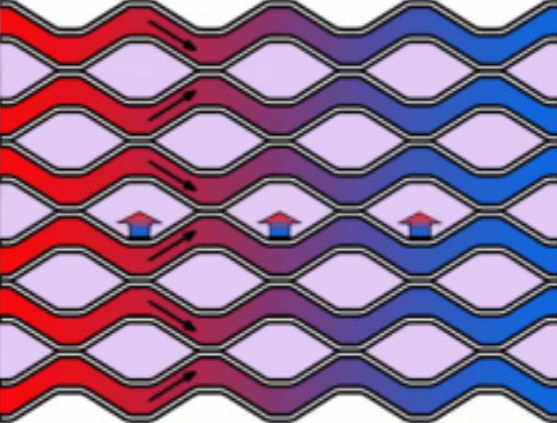

- Isı Transfer Verimliliği: Yüzey alanını en üst düzeye çıkarmak ve ısı transfer oranlarını artırmak için optimize edilmiş plaka tasarımı ve aralığı.
- Akış Düzenlemesi: Alan ve performans ihtiyaçlarına göre termal verimliliği artırmak için çoklu geçişli ters akış veya çapraz akış.
- Basınç Düşümü Yönetimi: Basınç düşüşlerini en aza indirecek şekilde tasarlanmıştır, verimli akışkan akışı sağlar ve enerji tüketimini azaltır.
Malzeme Seçimi
- Paslanmaz Çelik: Çok çeşitli uygulamalara uygun, mükemmel korozyon direnci ve dayanıklılık sunar.
- Titanyum: İçeriğindeki klorür nedeniyle yüksek korozif ortamlar için idealdir, üstün mukavemet ve uzun ömür sağlar.
- Hastelloy: Asidik ortamlar, klorür açısından zengin ortamlar ve yüksek sıcaklıklar dahil olmak üzere son derece aşındırıcı koşullarda kullanılır.
Kaynak ve Montaj Teknikleri
- Hassas Kaynak: Modüller arasında kusursuz bağlantılar sağlayarak sızıntıları önler ve yapısal bütünlüğü korur.
- Hassas Kaynak: Modüller arasında kusursuz bağlantılar sağlayarak sızıntıları önler ve yapısal bütünlüğü korur.
TP Kaynaklı Plakalı Isı Eşanjörlerinin Uygulamaları
Olağanüstü sıcaklık ve basınç dayanımının yanı sıra esneklikleriyle de bilinen kaynaklı plakalı ısı eşanjörleri, petrol ve gaz, LNG (sıvılaştırılmış doğal gaz) ve kimyasal işleme gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Sağlam tasarımları ve uyarlanabilirlikleri, onları bu sektörlerdeki zorlu uygulamalar için ideal bir seçim haline getirir.
-
Açık Deniz Endüstrisi için Isı Değişim ÇözümleriAçık deniz modüler mühendisliği, uzmanlaşmış tasarım, hassas üretim, sıkı kalite kontrolü ve eksiksiz satış sonrası desteğini bir araya getiren son derece teknik ve kapsamlı bir projedir. Bu çözümler, deniz ve gemi ortamlarının benzersiz taleplerini karşılamak üzere tasarlanmıştır. -
Petrol ve Gaz Endüstrisi için Isı Değişim ÇözümleriPetrol ve Gaz endüstrisi, petrol ve gazın çıkarılması ve işlenmesinden çeşitli petrokimya ürünlerinin üretim ve satışına kadar her şeyi kapsayan bir tedarik zinciriyle modern endüstrinin temel taşlarından biridir. Bu ürünler enerji, kimya, ulaştırma, inşaat ve ilaç gibi sektörlerde yaygın olarak kullanılmakta ve bu da sektörü ekonomik kalkınma için vazgeçilmez kılmaktadır. Plakalı ısı eşanjörleri, yüksek verimlilikleri, kompakt boyutları, korozyon direnci ve bakım kolaylığı nedeniyle petrol ve gaz endüstrisinde yaygın olarak kullanılmakta ve bu sektör için ideal bir seçim haline gelmektedir. -
Kimya Endüstrisi için Isı Değişim ÇözümleriKimya endüstrisi, çeşitli proses taleplerini karşılamak için uzmanlaşmış tasarım, hassas üretim ve sıkı kalite kontrolünü bir araya getiren oldukça teknik bir sektördür. Isıtma, soğutma, yoğuşma ve buharlaştırma için verimli ısı transferi sağlayan plakalı ısı eşanjörleri bu alanda olmazsa olmazdır. Kompakt tasarımları, yüksek termal verimleri ve zorlu koşullara uyum sağlama kabiliyetleri, sorunsuz çalışma sağlar, enerji tüketimini azaltır ve sürdürülebilirlik hedeflerini destekler.
