Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörü

Sertifikalar: ASME, NB, CE, BV, SGS vb.

Her akış kanalı, plakaların birbirine kaynaklanmasıyla titizlikle oluşturulmuştur. Hassas bir şekilde hesaplanmış sayıda plakadan oluşan plaka paketi, sağlam bir çerçeve içine güvenli bir şekilde monte edilmiş olup, üretim sistemiyle kusursuz bir entegrasyon sağlar. Bu konfigürasyonda, katı maddeler veya yüksek viskoziteli süspansiyonlar gibi zorlu akışkanlar, geniş aralıklı kanallardan yönlendirilir. Bu kanallar, tıkanmayı önlemek ve kesintisiz akışı kolaylaştırmak için özel olarak tasarlanmıştır. Diğer yandan, temiz akışkanlar, üstün termal performans ve operasyonel güvenilirlik için optimize edilmiş karşı taraf kanallarından yönlendirilir. Bu ısı eşanjörü hem yatay hem de dikey kurulum konfigürasyonlarında mevcuttur. Dikey tasarım, önemli ölçüde daha küçük ayak izi, tıkanmaya karşı daha az duyarlılık ve daha düşük basınç düşüşü gibi daha fazla avantaj sunarak, alanı kısıtlı ortamlar ve gelişmiş akış verimliliği gerektiren uygulamalar için ideal bir seçimdir.

Uzman tavsiyesi mi arıyorsunuz? Deneyimli mühendislerimiz size yardımcı olmaya hazır. İhtiyaçlarınıza tam olarak uyacak şekilde tasarlanmış ısı eşanjörlerimiz ve tamamlayıcı hizmetlerimiz hakkında daha fazla bilgi edinin.

bize Ulaşın

Ürün Detayları

Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörü Nedir?

Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörü (WGPHE), tamamen kaynaklı, contasız bir yapıya sahiptir. Bu yenilikçi tasarım, benzer koşullar altında diğer eşanjör tiplerine kıyasla yüksek ısı transfer verimliliği ve düşük basınç düşüşü avantajlarını korumakla kalmaz, aynı zamanda özel olarak tasarlanmış geniş aralıklı kanallardan sorunsuz akışkan akışı sağlar. "Ölü bölgelerin" olmaması, katı partiküllerin veya süspansiyonların birikmesini veya tıkanmasını önleyerek kesintisiz akışkan geçişini kolaylaştırır ve tıkanma sorunlarını etkili bir şekilde ortadan kaldırır.

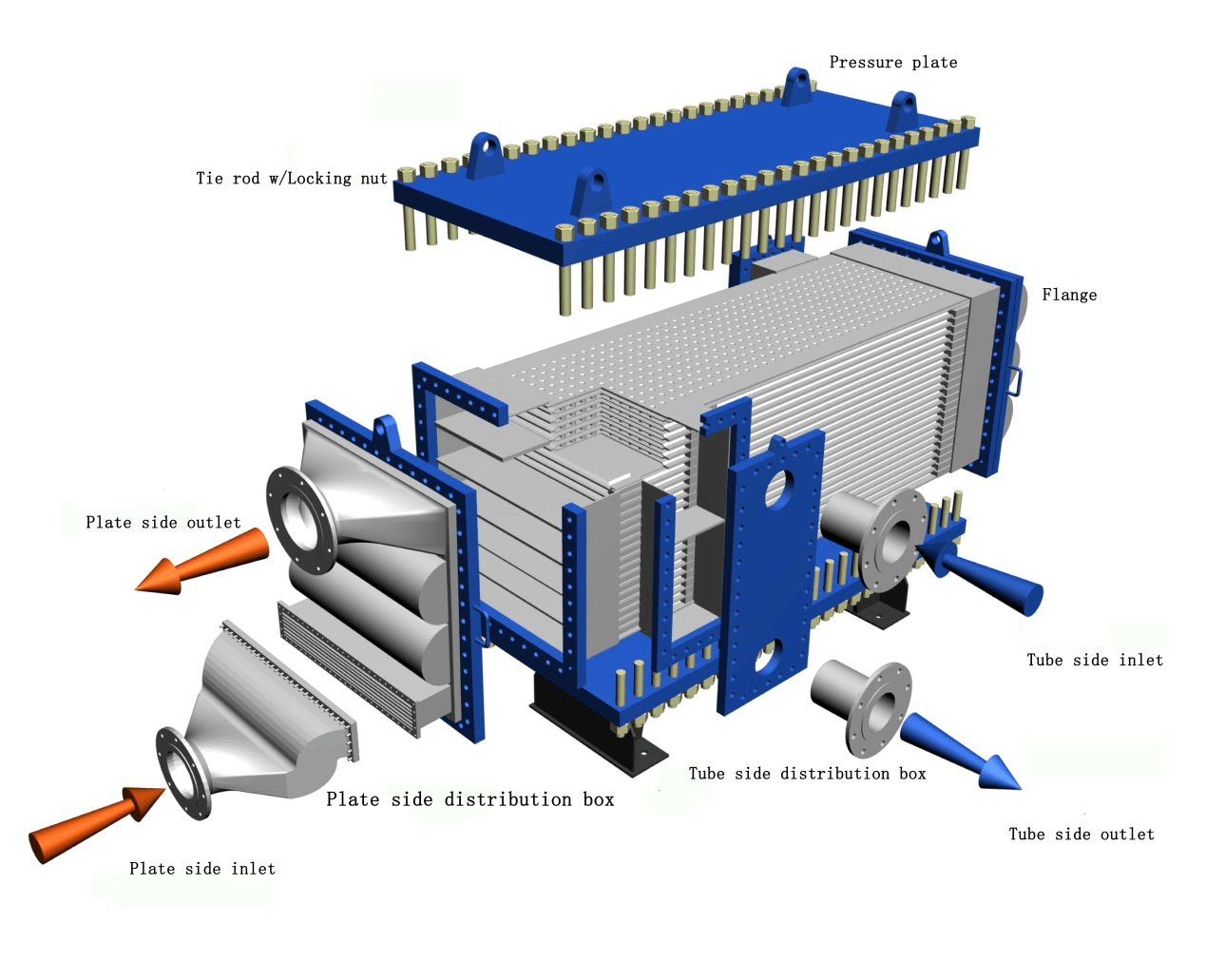

Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörü Nasıl Yapılır?

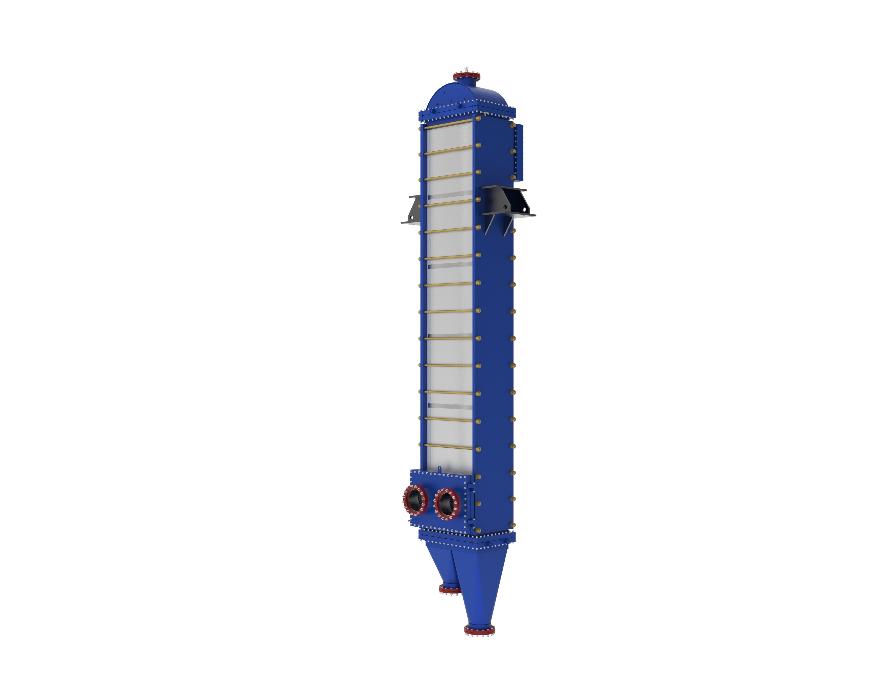

Her akış kanalı, plakaların birbirine kaynaklanmasıyla titizlikle oluşturulmuştur. Hassas bir şekilde hesaplanmış sayıda plakadan oluşan plaka paketi, sağlam bir çerçeve içine güvenli bir şekilde monte edilmiş olup, üretim sistemiyle kusursuz bir entegrasyon sağlar. Bu konfigürasyonda, katı maddeler veya yüksek viskoziteli süspansiyonlar gibi zorlu akışkanlar, geniş aralıklı kanallardan yönlendirilir. Bu kanallar, tıkanmayı önlemek ve kesintisiz akışı kolaylaştırmak için özel olarak tasarlanmıştır. Diğer yandan, temiz akışkanlar, üstün termal performans ve operasyonel güvenilirlik için optimize edilmiş karşı taraf kanallarından yönlendirilir. Bu ısı eşanjörü hem yatay hem de dikey kurulum konfigürasyonlarında mevcuttur. Dikey tasarım, önemli ölçüde daha küçük ayak izi, tıkanmaya karşı daha az duyarlılık ve daha düşük basınç düşüşü gibi daha fazla avantaj sunarak, alanı kısıtlı ortamlar ve gelişmiş akış verimliliği gerektiren uygulamalar için ideal bir seçimdir.

Ürün Avantajı

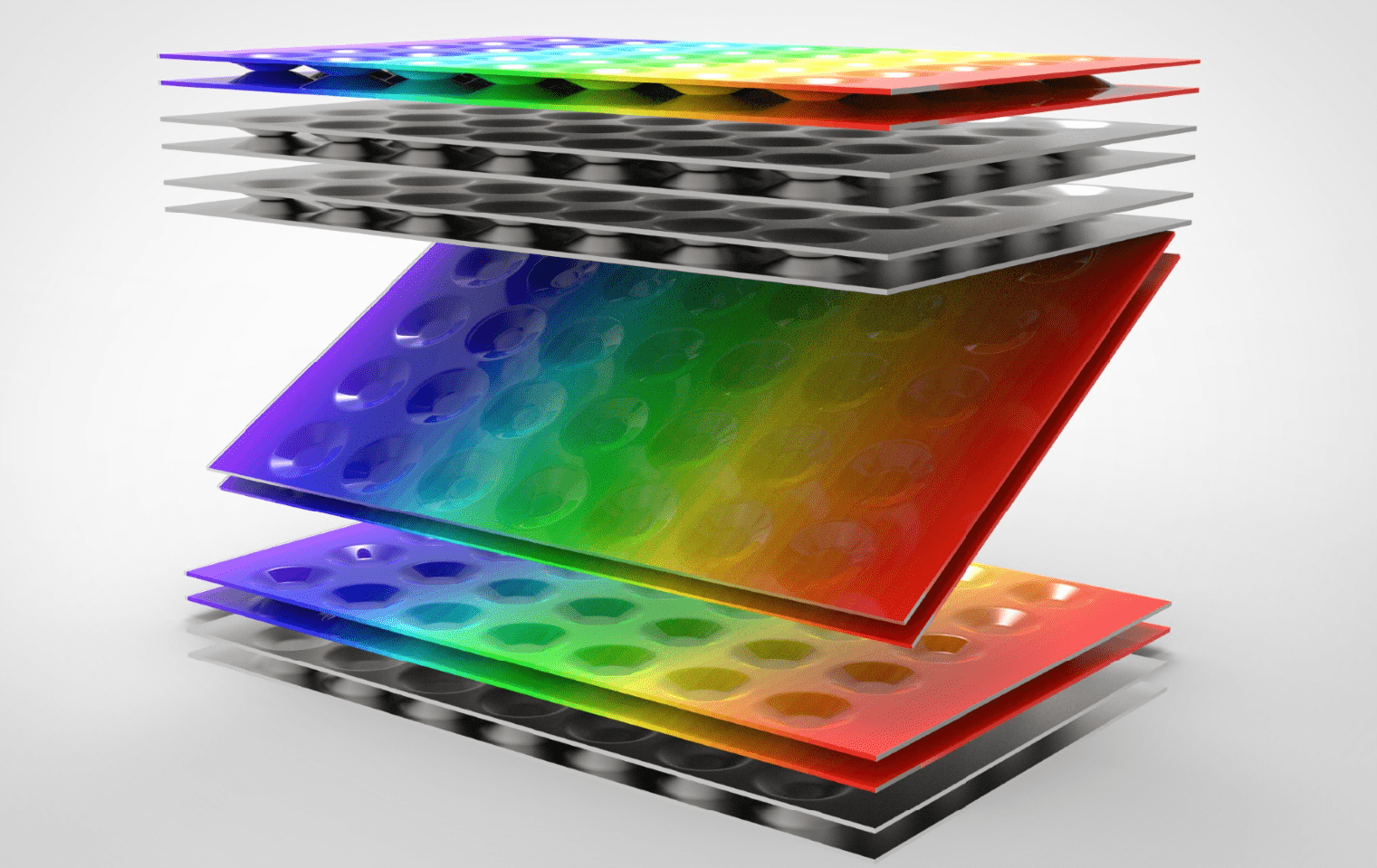

Geniş Aralık Kanalı

Geniş Aralıklı Kanal, viskoz veya partikül yüklü sıvıların taşınmasında yüksek verimlilik sunar, tıkanmayı önler, düzgün akış sağlar, bakımı azaltır ve minimum basınç düşüşüyle optimum termal performansı korur.

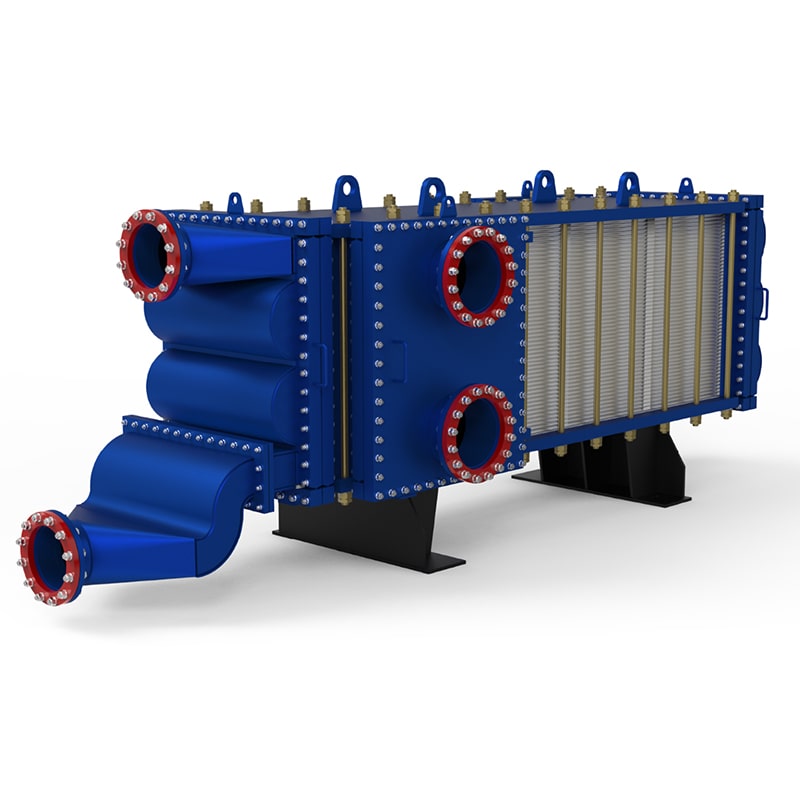

Açılabilir

Cıvatalı bağlantı, dört tarafın da açılabilmesini sağlayarak kolay erişim ve çok yönlülük sağlamak üzere tasarlanmıştır. Bu özellik, kurulum, bakım ve muayene süreçlerinde daha fazla esneklik ve kolaylık sağlar.

E-POSTA GÖNDER
Yüksek Verimlilik

Plaka geometrisi ve akış dinamiğindeki yenilikler, küresel enerji tasarrufu hedefleriyle uyumlu olarak enerji tüketimini azaltırken termal verimliliği daha da artırmayı hedefliyor.

Tamamen Kaynaklı

Conta içermeyen yapısı, yüksek basınç ve yüksek sıcaklık ortamlarında sağlam bir çalışma sağlayarak kritik uygulamalar için sızıntıya dayanıklı performans sağlar.

E-POSTA GÖNDER

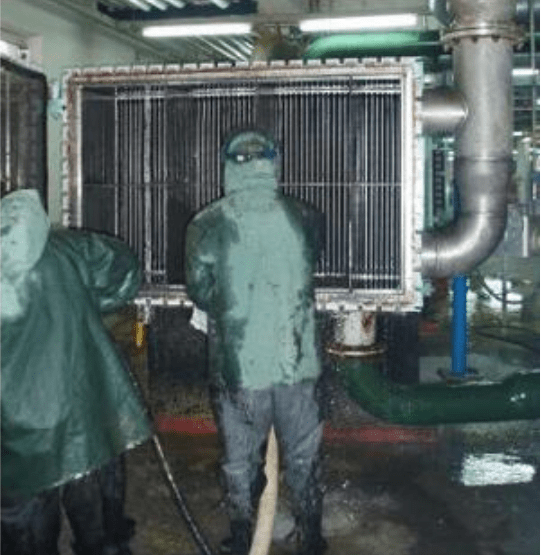

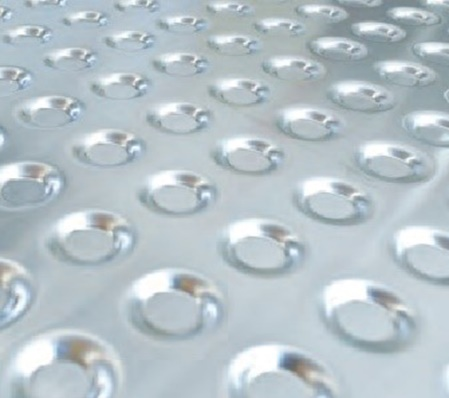

Kolay Temizlenir

Çeşitli yöntemlerle (mekanik yıkama, kimyasal temizleme veya ultrasonik) tortu ve kirecin etkili bir şekilde çıkarılmasına olanak tanıyan erişilebilir ısı transfer kanallarına sahip bir özelliktir.

Dayanıklılık

Yüksek kaliteli malzemelerden ve hassas kaynak tekniklerinden yararlanılarak üretilen bu ürünler, zorlu çalışma koşullarına dayanacak ve uzun vadeli güvenilirlik sağlayacak şekilde üretilmiştir.

E-POSTA GÖNDER

Ürün Parametreleri

Parametre Öğesi	Parametre
Maksimum Alan	2000㎡
Tasarım Sıcaklığı	≤350 ℃
Tasarım Basıncı	Vakum ～ 35 Bar
Plaka Kalınlığı	1,0 – 2,5 mm
Kanal Boşluğu	8 ~ 30 mm

Nasıl tasarlanır ve üretilir?
Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörü

Termal Tasarım

Isı Transfer Verimliliği: Yüzey alanını en üst düzeye çıkarmak ve ısı transfer oranlarını artırmak için optimize edilmiş plaka tasarımı ve aralığı.
Akış Düzenlemesi: Geniş aralıklı kanallar için yapılandırılmış, tıkanıklığı önlemek ve alan ve performans ihtiyaçlarına göre termal verimliliği artırmak için çoklu geçişli karşı akış.
Basınç Düşümü Yönetimi: Basınç düşüşlerini en aza indirecek şekilde tasarlanmıştır, verimli akışkan akışı sağlar ve enerji tüketimini azaltır.

Malzeme Seçimi

Paslanmaz Çelik: Çok çeşitli uygulamalara uygun, mükemmel korozyon direnci ve dayanıklılık sunar.
Dubleks Paslanmaz Çelik: Parçacıkların neden olduğu yüksek aşınma ortamları için idealdir, üstün sertlik ve uzun ömür sağlar.
Hastelloy: Asidik ortamlar, klorür açısından zengin ortamlar ve yüksek sıcaklıklar dahil olmak üzere son derece aşındırıcı koşullarda kullanılır.

Kaynak ve Montaj Teknikleri

Hassas Kaynak: Modüller arasında kusursuz bağlantılar sağlayarak sızıntıları önler ve yapısal bütünlüğü korur.
Otomatik Montaj: Tutarlı kalite ve hızlı üretim için ileri üretim tekniklerinden yararlanır.

Geniş Aralıklı Kaynaklı Plakalı Isı Eşanjörlerinin Uygulamaları

Karmaşık endüstriyel akışkan işleme için verimli ve güvenilir çözümler sunarak, bu ısı eşanjörleri farklı sektörlerde sorunsuz ve sürekli üretim süreçlerinin sürdürülmesinde önemli bir rol oynar.

Metalurji Endüstrisi için Isı Değişim Çözümleri
Metalurji endüstrisi, hammadde üretimi için kritik bir sektör olup, genellikle "endüstrinin omurgası" olarak anılır. Genellikle demir ve çelik üretimini içeren demir metalurjisi ve bakır, alüminyum, kurşun, çinko, nikel ve altın gibi metallerin işlenmesini içeren demir dışı metalurji olmak üzere iki gruba ayrılır.

daha fazla bilgi edin
Kimya Endüstrisi için Isı Değişim Çözümleri
Kimya endüstrisi, çeşitli proses taleplerini karşılamak için uzmanlaşmış tasarım, hassas üretim ve sıkı kalite kontrolünü bir araya getiren oldukça teknik bir sektördür. Isıtma, soğutma, yoğuşma ve buharlaştırma için verimli ısı transferi sağlayan plakalı ısı eşanjörleri bu alanda olmazsa olmazdır. Kompakt tasarımları, yüksek termal verimleri ve zorlu koşullara uyum sağlama kabiliyetleri, sorunsuz çalışma sağlar, enerji tüketimini azaltır ve sürdürülebilirlik hedeflerini destekler.

daha fazla bilgi edin
"Akıllı Göz" - Isı Eşanjörleri için Akıllı Guardian Uzmanı
Endüstriyel üretimde, ısı eşanjörlerinin istikrarlı çalışması, üretim verimliliği ve enerji güvenliğiyle doğrudan ilişkilidir. Dünya çapında lider bir ısı eşanjörü üreticisi olan Shanghai Plate Heat Exchanger, "Smart Eye" dijital izleme sistemine öncülük etmiştir. Yapay zeka, uç bilişim ve dijital ikiz teknolojilerine odaklanan bu sistem, dünya çapındaki müşterilere tüm yaşam döngüsü boyunca akıllı işletme ve bakım çözümleri sunarak, her ısı eşanjörünün sürekli canlılığını korumasını sağlar.

daha fazla bilgi edin
